Une ride à l’intérieur d’un pli est plus qu’un défaut esthétique : elle affaiblit la paroi, emprisonne le liquide et envoie généralement la pièce à la ferraille. Pourtant, la plupart des rides sont évitables. La paroi intérieure du tube se déforme parce qu'elle est comprimée plus fort qu'elle ne peut absorber, et la solution est presque toujours une combinaison d'une solution de cintrage , de tubes et de la bonne machine. SLS Machinery construit des équipements de cintrage de tubes de précision CNC et des outils d'étirage rotatif qui maintiennent cette compression sous contrôle. Ce guide explique les 7 causes courantes de plissement lors du cintrage des tuyaux et les étapes pour les éliminer.
Cet article couvre : comment le rayon de courbure et le rapport D déterminent si un mur se déforme ; pourquoi le support du mandrin et la configuration de la matrice d'essuyage sont plus importants que toute autre variable ; comment les paramètres de la machine, tels que la vitesse de la plaque de guidage, , la pression, la force de la matrice et la vitesse d'avance, créent ou suppriment des plis ; et les caractéristiques de la cintreuse de tubes valent la peine d'être payées.

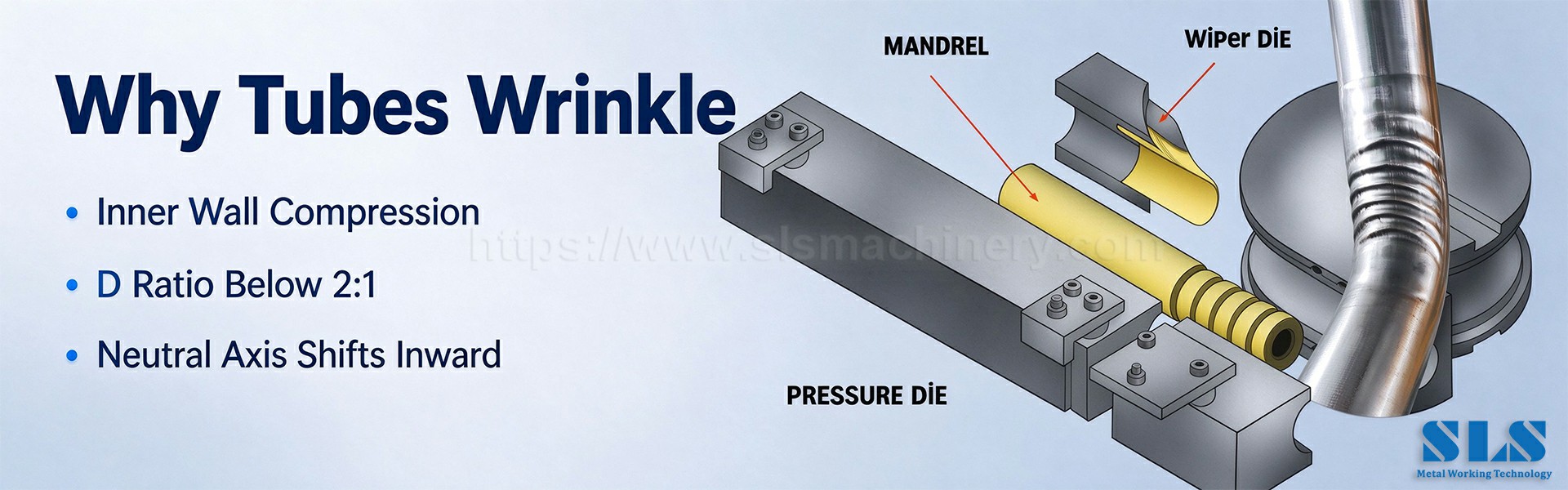

Les rides sont un échec de compression. Lors d'un virage, la paroi extérieure s'étire sous tension tandis que la paroi intérieure se comprime ; l' axe neutre entre les deux reste inchangé. Lorsque la compression dépasse ce que le matériau peut supporter, la paroi interne se plie en vagues perpendiculaires à la direction de pliage – ce que les opérateurs appellent flexion et plissement..
Trois variables contrôlent si cela se produit. Premièrement, le rayon de courbure par rapport au diamètre du tube – le rapport D (rayon de la ligne centrale ÷ OD). En dessous d’environ 2:1, le risque de rides augmente rapidement à moins qu’un support interne ne soit ajouté. Deuxièmement, le facteur de paroi – OD divisé par l’épaisseur de la paroi. Les parois minces ont peu de rigidité et se déforment facilement. Troisièmement, la ductilité du matériau : l’acier inoxydable se froisse plus facilement que l’aluminium plus mou , car il résiste à une déformation douce sous charge.
1) Rayon de courbure trop petit pour le diamètre du tube. Un rayon inférieur à 2D force la paroi intérieure à se comprimer fortement ; en dessous de 1,5D, les rides apparaissent presque garanties sans outillage spécial.
2) Mandrin manquant ou mal placé. Le mandrin soutient la paroi intérieure. Aucun mandrin, ou celui placé trop loin derrière le point tangent , ne laisse le mur sans support exactement à l'endroit où commence la compression.
3) Mauvaise force de pression. Trop peu de force laisse le tube glisser et se froisser ; trop de pincements et amincit le mur.
4) Dégagement et conception de l’outillage. Les jeux surdimensionnés dans la matrice de serrage , la matrice de pliage ou la matrice anti-rides permettent au mur de se déplacer librement et de se plier sous compression.
5) Écart de matrice de racleur ou râteau trop grand. Une matrice d'essuie-glace placée trop en arrière ou avec un angle de coupe trop important laisse un espace où le métal comprimé s'accumule en rides.
6) Vitesse de la plaque de guidage plus rapide que la matrice. Lorsque le guide pousse le tube vers l'avant plus rapidement que la matrice de pliage ne tourne, la paroi interne se comprime avant que les outils ne puissent le soutenir.
7) Avance trop élevée dans les virages serrés. Pour les rayons inférieurs à 3D, une vitesse d'avance agressive submerge l'outillage et force un flambage précoce.

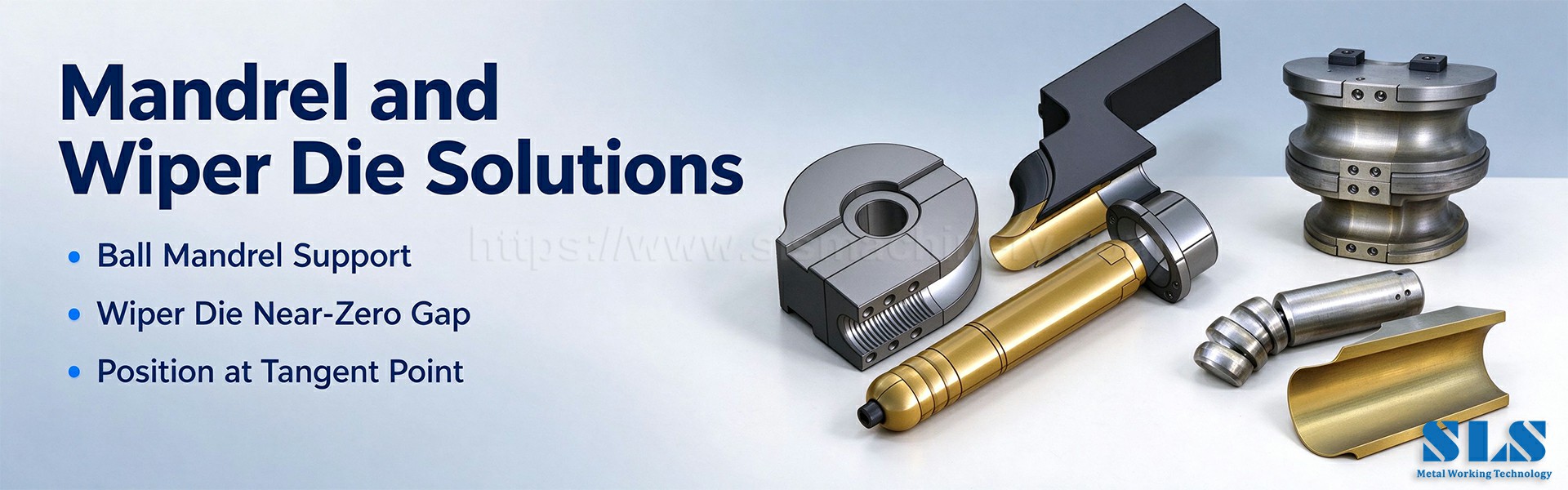

Positionnez correctement le mandrin. La pointe du mandrin doit se trouver 0 à 0,125 po derrière le point tangent , ajustée par incréments d'environ 0,010 po. Les courbures serrées et les parois minces nécessitent un mandrin à bille ou un mandrin à pas rapproché ; des rayons plus grands peuvent utiliser un mandrin de bouchon . L'écart entre le mandrin et le tube doit rester compris entre 0,02 et 0,06 po – plus serré (0,02 à 0,04 po) pour les travaux à paroi mince.
Réglez la matrice d'essuie-glace sur un écart proche de zéro. Positionnez la pointe 0,060 à 0,300 po derrière le point tangent avec un angle de coupe de 1 à 2°. Pour les facteurs de paroi élevés, utilisez une matrice de nettoyage à dos carré , qui entre en contact avec plus de surface qu'un style à insert.
Équilibrez la pression, la force et le boost. Augmentez la force de la matrice de pression jusqu'à ce que le tube reste bloqué contre la matrice de pliage sans amincissement ; ajoutez un contrôle de boost au début du virage pour aider le tube à se conformer à la rainure de la matrice.
Synchronisez la vitesse de la plaque de guidage. La vitesse de guidage idéale est égale à la vitesse circonférentielle de la matrice : Vitesse de la plaque de guidage = (2 × π × Rayon de courbure × RPM) ÷ 60. Utilisez un tachymètre ou une commande numérique pour les faire correspondre.
Choisissez un rayon plus grand si possible. Maintenir le rapport D égal ou supérieur à 2:1 est la solution de cintrage de tuyaux la plus simple . Lorsque la conception exige un rayon serré, combinez un rayon plus petit avec un mandrin et un support de matrice racleur plutôt que de plier sans support.
Lubrifier et entretenir les outillages. L'huile de pliage et les surfaces propres des matrices réduisent les pics de friction qui déclenchent un flambage local ; les inserts et matrices usés doivent être remplacés avant qu’ils ne commencent à déchirer la surface.
Lorsqu"une ride apparaît, modifiez une variable à la fois et pliez à nouveau :
1. Confirmez que la vitesse de la plaque de guidage correspond à la rotation de la matrice ; 2. Mesurez l'écart entre le mandrin et le tube avec des jauges d'épaisseur ; 3. Réduisez la vitesse d'avance en dessous de 1,6 po/s pour les virages serrés ; 4. Affiner la force de la matrice de pression ; 5. Revérifiez l'écartement et le râteau de la matrice d'essuyage ; 6. Exécutez des essais de pliage et enregistrez les résultats. Cette routine systématique de dépannage en cas de courbure des tubes isole la cause au lieu de rechercher les symptômes.
Des courbures cohérentes et sans plis proviennent d’une configuration reproductible. Marquez et verrouillez la position du mandrin, l'écart de la matrice d'essuyage et l'angle de coupe une fois qu'ils fonctionnent. Utilisez correctement le principe de pliage par étirage rotatif : la matrice de pliage, la matrice de pression , de la matrice de serrage et le racleur doivent tous s'aligner sur la même ligne centrale. Pour le cintrage de tubes à paroi fine , privilégiez les mandrins à pas rapproché et les matrices racleurs à dos carré. Surveillez également les défauts secondaires : amincissement de la paroi sur le rayon extérieur, aplatissement de la section transversale et retour élastique après relâchement : tous trois répondent aux mêmes paramètres.
Une cintreuse de tubes CNC moderne élimine la plupart des incertitudes. Recherchez la plaque de guidage synchronisée et le contrôle de la vitesse de la matrice, le réglage fin du mandrin par incréments de 0,004 po, la force de matrice de pression et le contrôle de suralimentation programmables , ainsi que la surveillance en temps réel de l'épaisseur de la paroi pendant le pliage. Ces caractéristiques sont importantes dans les gammes d'échappement et de châssis automobiles , les cadres de meubles , les rampes de construction et les serpentins d'échangeurs de chaleur , où un coude rejeté coûte bien plus cher que la caractéristique de la machine qui l'empêche.
Q : Qu"est-ce qui cause les plis lors du pliage d"un tube ?
R : Compression excessive de la paroi interne – généralement due à un rayon de courbure trop petit pour le diamètre du tube, à un support de mandrin manquant ou mal placé, à des jeux d"outillage surdimensionnés ou à une vitesse de plaque de guidage qui dépasse la matrice de cintrage.
Q : Quel est le rayon de courbure minimum pour éviter les plis ?
R : En règle générale, conservez le rayon de la ligne centrale au moins deux fois le diamètre extérieur du tube (2D) lors du pliage sans support interne. En dessous de la 2D, utilisez un mandrin et une matrice d"essuyage.
Q : Comment puis-je éviter les plis sur un tube à paroi mince ?
R : Utilisez un mandrin à bille à pas rapproché positionné au point tangent, une matrice de raclage à dos carré avec un espace proche de zéro, un jeu de mandrin plus serré (0,02 à 0,04 po) et une avance synchronisée plus lente.
Q : Pourquoi mon tube se froisse-t-il même avec un mandrin ?
R : Le mandrin peut être trop loin derrière le point tangent, l"espace entre le mandrin et le tube peut être trop grand ou l"espace entre la matrice d"essuie-glace et l"angle de coupe peuvent être hors spécifications ; vérifiez les trois dans cet ordre.
Q : La vitesse de la plaque de guidage provoque-t-elle réellement des plis ?
R : Oui. Si la plaque de guidage pousse le tube plus vite que la matrice ne tourne, la paroi interne se comprime prématurément et se déforme. Faire correspondre les deux vitesses est l’une des solutions les moins chères disponibles.
Q : Les machines CNC peuvent-elles éliminer complètement les rides ?
R : Avec un outillage correct et des paramètres synchronisés, les machines CNC modernes maintiennent la qualité du pliage de manière reproductible et réduisent les rebuts liés aux plis à presque zéro au fil des cycles de production.
Q : Qu"est-ce qu"une matrice d"essuie-glace et quand en ai-je besoin ?
R : Une matrice d"essuyage appuie contre le rayon intérieur juste avant le pli et lisse le matériau comprimé avant qu"il ne se plie. Il est indispensable pour les rayons serrés et les tubes à paroi fine.
Q : Quels autres défauts dois-je surveiller lors du pliage ?
R : Amincissement de la paroi et fissuration sur le rayon extérieur, aplatissement de la section transversale et retour élastique après relâchement. Ils partagent les mêmes causes profondes et répondent aux mêmes corrections de configuration.
Les rides sont le signal le plus clair que la compression dépasse le support. Fixez d'abord le rayon de courbure et le rapport D , puis la position du mandrin, la configuration de la matrice d'essuie-glace et la synchronisation de la vitesse. Une routine structurée de dépannage en matière de cintrage de tubes et une cintreuse de tubes CNC performante transforment un défaut coûteux en un processus contrôlable. SLS Machinery propose des cintreuses à étirage rotatif, des packages d'outillage et un support de processus pour les tubes, depuis les lignes de précision de petit diamètre jusqu'aux tuyaux à paroi épaisse. Contactez-nous avec la taille de votre tube, le matériau et le rayon de courbure pour une configuration recommandée.
