Si vous dirigez un atelier de fabrication de métaux, une ligne de production de tubes pour l'automobile ou l'aérospatiale, vous avez certainement rencontré ce problème frustrant : vous programmez un cintrage précis à 90° sur votre cintreuse de tubes CNC , mais une fois l'outil relâché, le tube rebondit et se retrouve à 87° ou 88°. Cette erreur courante mais coûteuse est connue sous le nom de retour élastique en flexion des tubes , le plus grand ennemi du formage de tubes de précision.
De nombreux propriétaires d'usines et opérateurs de machines se demandent : pourquoi un retour élastique se produit-il toujours ? Pouvons-nous l’éliminer complètement ? Comment les usines professionnelles contrôlent-elles le retour élastique pour la production de masse ?
Chez SLS Machinery , nous sommes spécialisés depuis des années dans les équipements de cintrage de tubes de haute précision. Nous savons que le retour élastique n'est pas un défaut mineur mais un problème systématique qui affecte le rendement, la précision des tolérances et le profit global de la production. Dans ce guide pratique, nous expliquons tout ce que les vrais fabricants doivent savoir : les causes du retour élastique, comment il endommage vos pièces et les méthodes éprouvées de compensation du retour élastique qui fonctionnent réellement en atelier.
Qu’est-ce que le retour élastique de flexion de tube exactement ? (Explication de l'atelier réel)
Expliquons cela en termes simples de fabrication, et non en termes de théorie théorique.

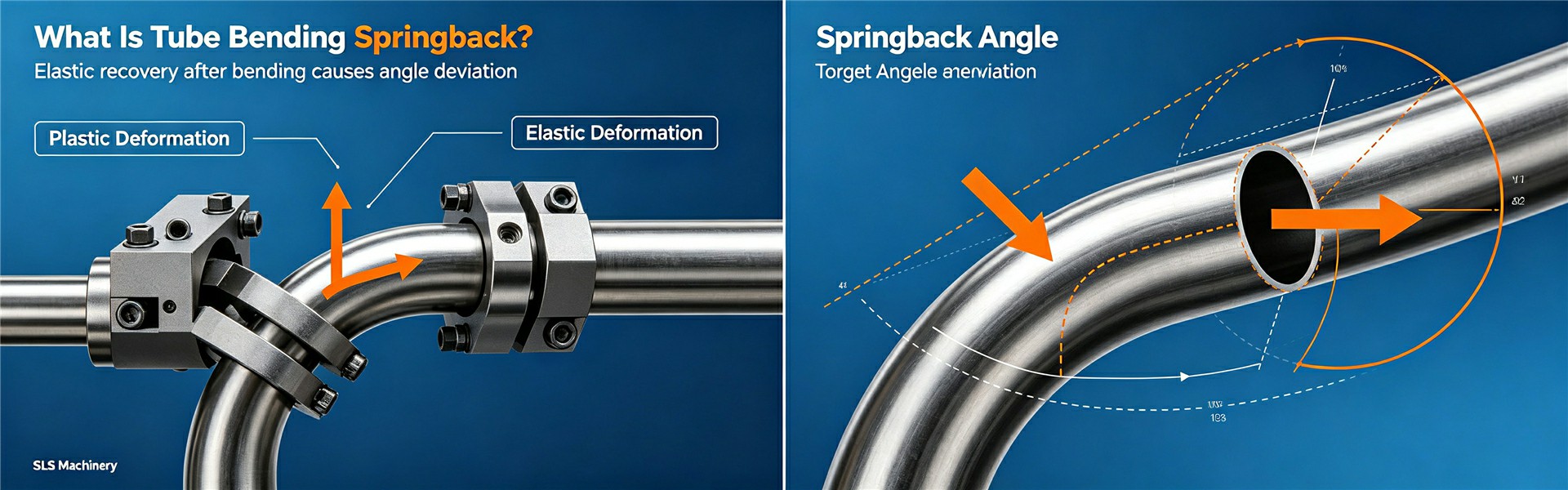

Lorsque vous pliez un tube métallique avec une cintreuse de tubes CNC , le métal subit deux types de déformation en même temps : une déformation plastique permanente qui crée la forme de courbure cible et une déformation élastique temporaire qui stocke l'énergie à l'intérieur du tube.
Q : Pourquoi le tube revient-il après avoir été plié ?
R : L’énergie élastique emprisonnée dans le métal ne disparaît pas après la flexion. Une fois la pression exercée et la force de relâchement de la pince, le métal tente naturellement de reprendre sa forme droite d'origine. Ce comportement de récupération élastique est exactement le retour élastique de flexion du tube.
Q : Le retour élastique est-il évitable ?
R : Non. Le retour élastique est une propriété physique inhérente à tous les matériaux métalliques. Il ne peut pas être complètement éliminé, mais il peut être prédit avec précision et entièrement compensé grâce à des outils professionnels, une programmation CNC correcte et des systèmes intelligents.
Quels facteurs provoquent un retour élastique important lors du cintrage des tubes ?
La plupart des clients nous demandent : Pourquoi les tubes en acier inoxydable et en Inconel rebondissent-ils autant, alors que l'aluminium est facile à plier ?
La réponse se résume à deux propriétés mécaniques des matériaux de base et à des paramètres géométriques communs aux tubes qui contrôlent directement la précision de pliage des tubes..

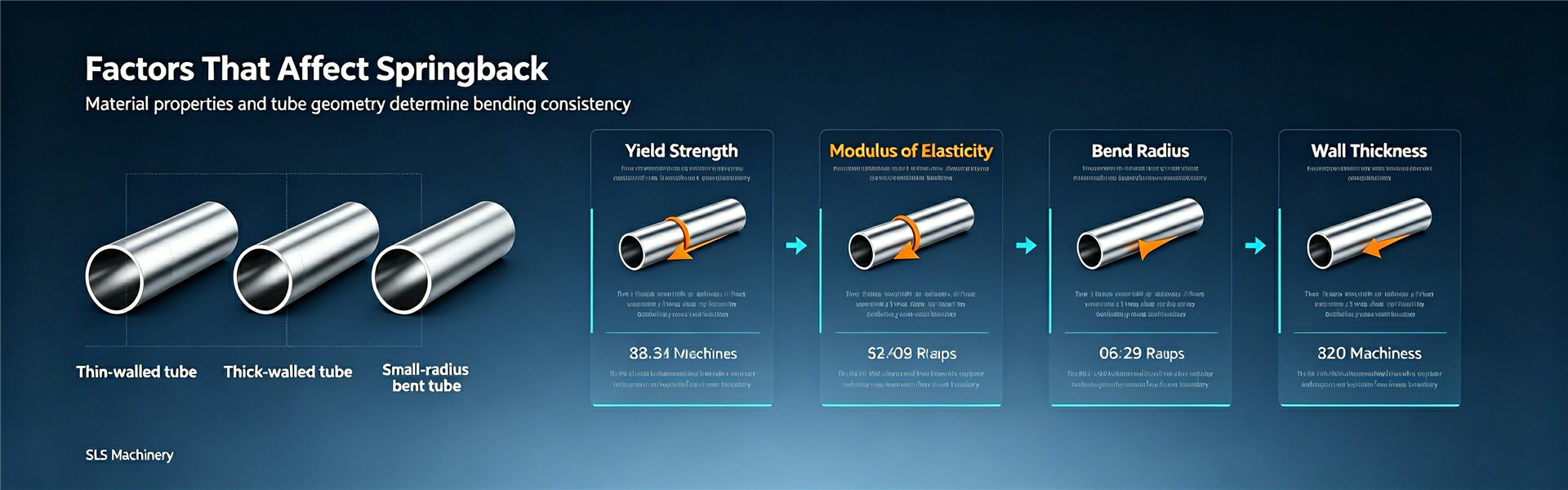

1. Limite d'élasticité du matériau et module élastique
La limite d'élasticité détermine la résistance du métal au formage permanent. Une limite d'élasticité plus élevée signifie que le métal refuse de rester plié, créant ainsi un rebond plus fort.
Le module d'élasticité (module de Young) définit la rigidité du matériau. Les alliages plus rigides stockent beaucoup plus d’énergie élastique lors de la flexion, ce qui entraîne des angles de retour élastiques plus grands.
Cela explique parfaitement la différence entre les matériaux courants :
Inconel : Très haute limite d'élasticité + module 210GPa = retour élastique extrême , le plus difficile à contrôler
Acier inoxydable : Haute résistance + module 200GPa = retour élastique évident, nécessite une compensation précise du retour élastique
Alliage d'aluminium : Résistance modérée + module 70GPa = retour élastique doux, facile à calibrer
Cuivre : Faible résistance et excellente ductilité = retour élastique minimal
2. Géométrie du tube : rayon, diamètre et épaisseur de paroi
Q : Pourquoi les virages serrés ont-ils toujours un retour élastique plus important ?
R : Un rayon de courbure serré crée une concentration de contraintes extrême sur la paroi du tube. Plus la contrainte interne est élevée, plus la reprise élastique après relâchement est forte.
Q : Les tubes à paroi mince rebondissent-ils plus que les tubes épais ?
R : Absolument. Les tubes à paroi mince ont une mauvaise rigidité et fléchissent davantage lors du pliage. Il produit un retour élastique instable et plus important que les tubes épais et rigides.
Des diamètres de tube plus grands et des angles de courbure plus grands élargissent également la zone de déformation, augmentant encore la déviation du retour élastique.
Comment un retour élastique incontrôlé détruit votre bénéfice de production
De nombreux fabricants sous-estiment l’impact du retour élastique sur leurs résultats. Il ne s’agit pas seulement d’une erreur d’angle mineure : cela crée une chaîne de problèmes de production.
Q : Que se passe-t-il si j'ignore la compensation du retour élastique ?
R : Vous ferez face à quatre pertes majeures :
Mauvaise précision de l'assemblage : les angles de rebond rendent les dimensions des tubes hors tolérance, provoquant un désalignement de l'assemblage, des fuites de fluide et des problèmes de contraintes structurelles.
Taux élevé de rebut et de reprise : les pièces non qualifiées nécessitent un repliage ou une mise au rebut directe, ce qui gaspille des matières premières et des heures de travail.
Faible efficacité de la machine : des essais fréquents de pliage et de réglage des paramètres arrêtent la production, réduisant ainsi l'efficacité globale de l'équipement..
Qualité des lots instables : les variations des lots de matériaux entraînent un retour élastique incohérent, rendant impossible la standardisation de la production de masse.
Pour les industries de haute précision telles que le cintrage de tubes aérospatiaux et le traitement de tubes automobiles , un retour élastique incontrôlé entraîne même des risques pour la sécurité et des réclamations au titre de la garantie client.
Solutions pratiques avancées de compensation du retour élastique (éprouvées en atelier)
Le pliage par essais et erreurs à l’ancienne est lent, inutile et incohérent pour la production moderne. En tant que fabricant professionnel de cintreuses de tubes intelligentes , SLS Machinery résume les méthodes de compensation les plus efficaces pour différents besoins de production.
1. Base de données CNC et compensation intelligente du programme de macro
Q : Comment les usines professionnelles parviennent-elles à plier rapidement des lots sans tests répétés ?
R : La programmation moderne du pliage CNC s'appuie sur des bases de données de retour élastique de matériaux intégrées. Le système stocke les données de compensation standard pour l'acier inoxydable, l'aluminium, le cuivre et les superalliages, en faisant correspondre automatiquement différents diamètres, épaisseurs de paroi et rayons de courbure.
Les macros personnalisées et la logique conditionnelle permettent à la machine de se plier précisément en fonction des propriétés du matériau, compensant ainsi le retour élastique à l'avance.

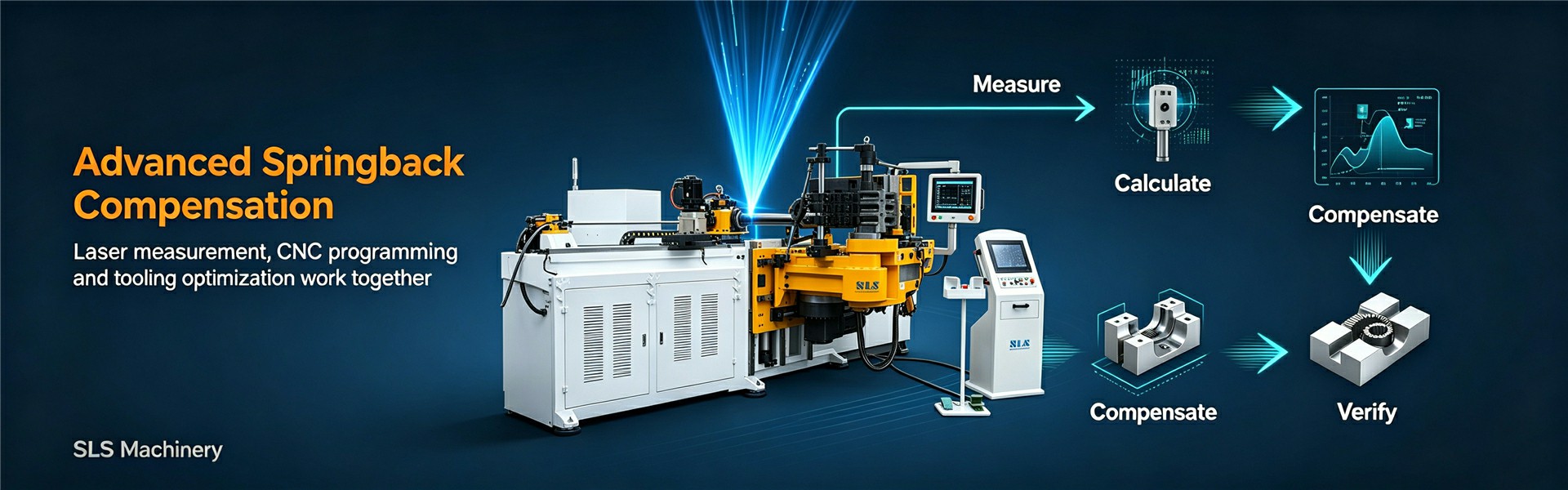

2. Mesure laser en temps réel et contrôle en boucle fermée
Pour les pièces à tolérance stricte, la compensation passive ne suffit pas. Nos machines haut de gamme adoptent un contrôle de retour élastique en boucle fermée avec des capteurs laser de haute précision.
Après chaque virage, le système laser détecte instantanément l'écart d'angle réel. Le système CNC corrige automatiquement le paramètre de pliage suivant en temps réel, résolvant parfaitement les différences de matériaux par lots et les problèmes d'usure des outils.
3. Pré-jugement de la simulation 3D et optimisation des fichiers
Les pièces de tubes complexes à plusieurs coudes présentaient autrefois des taux de défaillance extrêmement élevés. Désormais, les fabricants utilisent la simulation 3D pour prédire le retour élastique avant la production, en optimisant à l'avance les fichiers de pliage CAO afin d'améliorer le rendement au premier passage.
4. Optimisation de l'outillage : réglage du mandrin, de la matrice d'essuie-glace et de la matrice de pression
Q : La configuration des outils peut-elle réduire le retour élastique ?
R : Oui ! La configuration des outils de cintrage de tubes affecte directement la stabilité du formage.
Des mandrins multibilles profondément insérés soutiennent la paroi interne du tube pour éviter la déformation de la section. Des angles de matrice d'essuie-glace appropriés éliminent les rides et les contraintes inégales. La force de pression et le temps de séjour optimisés permettent la relaxation des contraintes du matériau, réduisant considérablement le rebond élastique.
5. Processus de chauffage local pour les alliages à haute résistance
Pour les matériaux difficiles à plier comme le cintrage des tubes en Inconel et l'acier inoxydable épais, le chauffage par induction localisé réduit la rigidité du matériau, affaiblissant ainsi efficacement l'intensité du retour élastique.
Normes de vérification en atelier et d'étalonnage par lots
Même avec une programmation et un outillage parfaits, le retour élastique varie toujours entre les lots de matériaux. C'est pourquoi les fabricants professionnels effectuent toujours des tests sur échantillons de pré-production.
Q : Comment maintenir une précision de pliage stable à long terme ?
R : Établissez un processus de vérification complet : testez le pliage de nouveaux lots de matériaux, mesurez les données avec des jauges laser et des rapporteurs numériques, mettez à jour les paramètres de compensation CNC et formez une itération de données en boucle fermée.

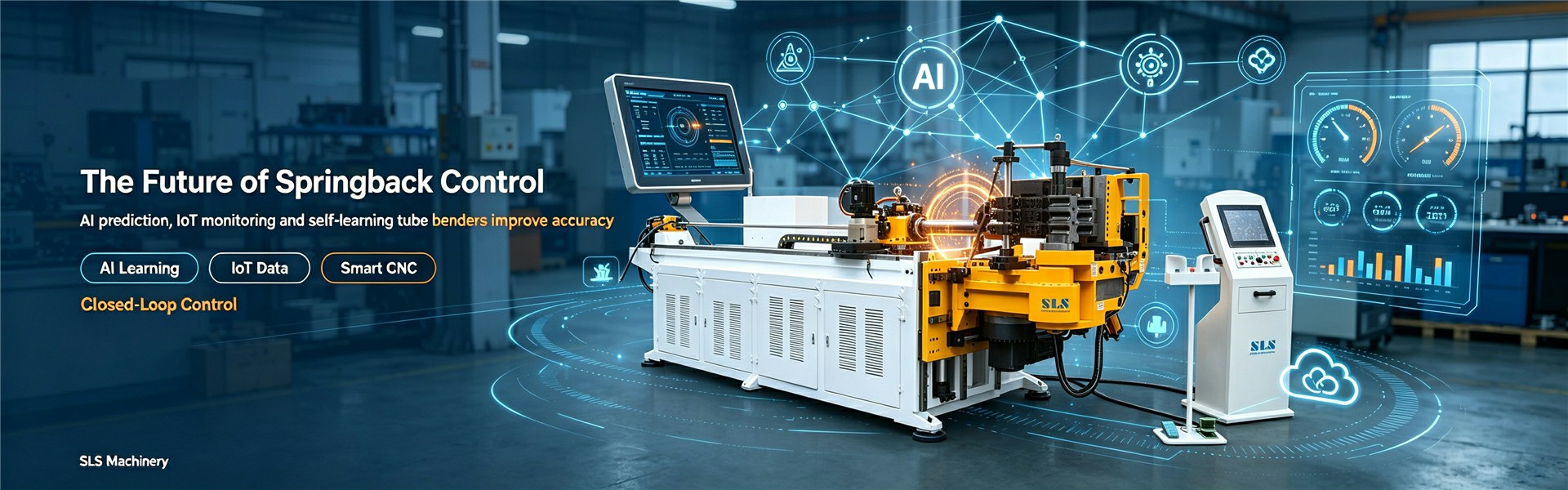

Tendance future : contrôle intelligent du retour élastique par l'IA et l'IoT
La prochaine génération d’ équipements de pliage CNC intelligents ne dépend plus de l’expérience manuelle. Les algorithmes prédictifs d’IA apprennent à partir de milliers d’enregistrements de pliage, identifiant automatiquement les changements de matériaux et l’usure des outils.
L'interconnexion IoT permet une surveillance des données transversales, rendant la formation de tubes métalliques plus intelligente, stable et moins coûteuse que jamais.
Conclusion
Le retour élastique de flexion des tubes est inévitable, mais entièrement contrôlable. La clé du formage de tubes de haute précision réside dans une analyse précise des matériaux, des stratégies scientifiques de compensation du retour élastique , une adaptation professionnelle des outils et une prise en charge intelligente du système CNC.
En tant que fabricant fiable de cintreuses de tubes CNC, , SLS Machinery se concentre sur la résolution des problèmes de production réels pour les clients mondiaux. Notre équipement de pliage intelligent intègre une détection laser en boucle fermée, une compensation adaptative IA et des systèmes d'outillage de précision, aidant les usines à réduire considérablement le taux de rebut, à améliorer la cohérence du pliage et à maximiser les avantages de production dans les secteurs de l'automobile, de l'aérospatiale, du CVC et de la transformation des tubes hydrauliques.
