Dans l'industrie de la fabrication métallique, il existe une idée fausse et coûteuse que de nombreux propriétaires d'atelier découvrent seulement après avoir investi dans un équipement coûteux : une cintreuse CNC coûteuse ne garantit pas des pliages parfaits. Le véritable secret de la précision réside dans quelque chose de beaucoup plus petit mais bien plus critique : l' outillage de cintrage de tubes qui touche réellement votre matériau.
Chez SLS Machinery , nous avons vu trop de fabricants se débattre avec des problèmes de qualité malgré leurs machines de premier ordre. La vérité est simple : votre machine fournit la puissance, mais vos matrices de pliage personnalisées fournissent la précision. Voyons pourquoi les outils de cintrage de tubes méritent bien plus d'attention qu'ils n'en reçoivent habituellement.
Pourquoi l'outillage est la véritable « âme » du virage
Le cintrage par étirage rotatif est un processus physique complexe. Lorsque vous pliez un tube, plusieurs forces agissent simultanément sur lui : tension à l’extérieur, compression à l’intérieur et friction partout. Si vos matrices de cintreuse de tuyaux ne sont pas conçues correctement, vous serez confronté à des problèmes tels que :
Rides sur le rayon intérieur
Amincissement excessif des murs
Rayures et marquages de surface
Incohérence dimensionnelle entre les pièces

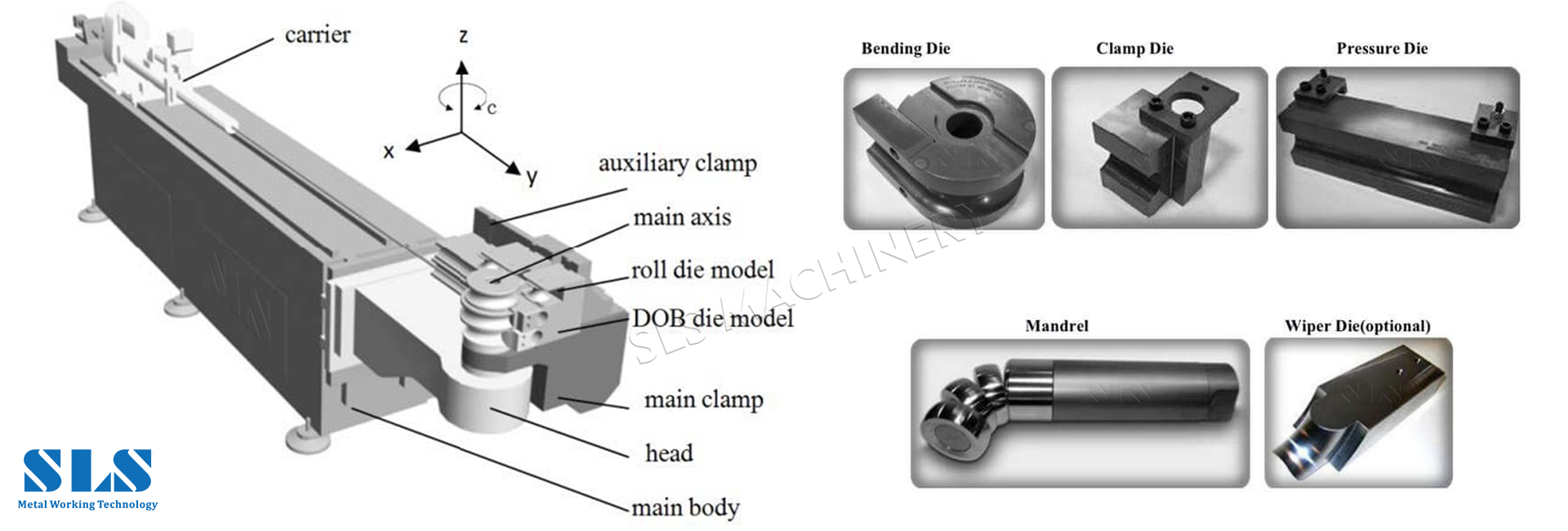

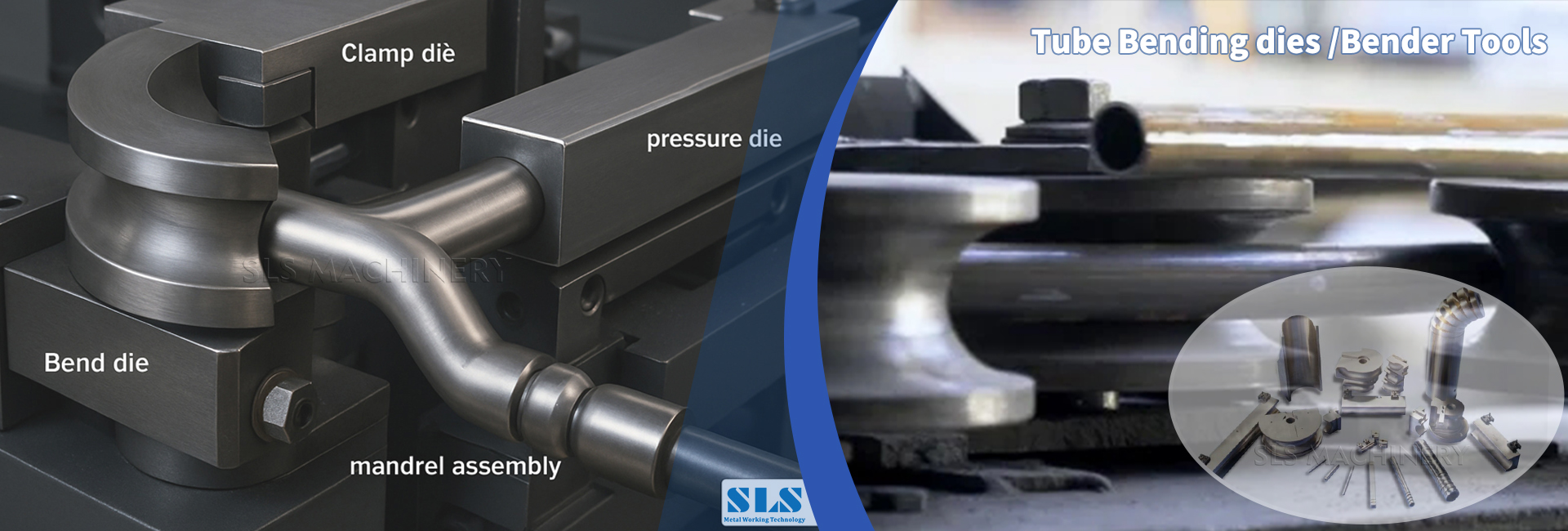

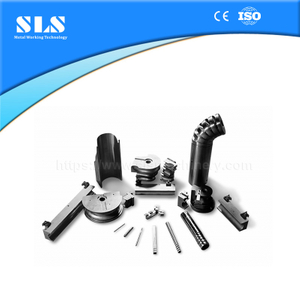

Un système haute performance d'outils de pliage par étirage rotatif se compose de cinq composants essentiels qui doivent fonctionner ensemble comme un système unifié :
Bend Die : Il s’agit du principal outil de formage qui détermine le rayon de votre ligne centrale. C'est l'épine dorsale de toute votre opération.
Matrice de serrage : ce composant sécurise le tube à la matrice de cintrage et initie un mouvement contrôlé du matériau. Si votre matrice de serrage ne saisit pas correctement, rien d'autre n'a d'importance.
Matrice de pression : également appelée matrice suiveuse, elle applique une force constante et suit le tube à travers le coude, empêchant ainsi la déformation sur le rayon extérieur.
Wiper Die : Cela évite le froissement au point tangent en contrôlant la compression sur le rayon intérieur. Pour les rayons de courbure serrés, une matrice d’essuyage de qualité n’est pas négociable.
Mandrin : Celui-ci fournit un support interne pour maintenir l’épaisseur de la paroi et éviter l’effondrement. Le mandrin de cintrage de tubes est peut-être le composant le plus mal compris mais essentiel pour les applications difficiles.
Lorsque les outils standards échouent : les arguments en faveur de solutions personnalisées
Les disponibles dans le commerce matrices de pliage personnalisées ne suffisent souvent pas lorsque vous êtes confronté à des défis d'ingénierie spécifiques. Voici quand vous devez envisager la conception d’outils de cintrage de tubes personnalisés :
Cintrage de tubes à paroi mince
À mesure que les murs s’amincissent, la marge d’erreur disparaît. Les outils standards ont du mal à contrôler le flux de matériaux. Cela nécessite des mandrins spécialisés tels que des conceptions multibilles et des systèmes d'outillage de verrouillage avancés qui contiennent le matériau et empêchent l'extrusion au niveau de la ligne de joint.
Chez SLS Machinery , nous recommandons des outils à verrouillage inversé et à lèvres pour les applications en acier inoxydable à paroi mince. Ce raffinement de la conception stabilise mécaniquement la relation entre les outils tout au long du cycle de pliage, améliorant ainsi la répétabilité même en cas d'usure mineure de la machine.
Courbure à rayon serré
Lorsque le rayon de votre ligne centrale est inférieur à une fois et demie le diamètre du tube, vous entrez en territoire dangereux. Le risque de flambement de la paroi interne et d’amincissement de la paroi externe augmente de façon exponentielle. Une usinée avec précision matrice d'essuyage devient essentielle et le choix de votre mandrin devient critique.
Le facteur de paroi (diamètre extérieur divisé par l'épaisseur de la paroi) détermine le niveau de soutien dont vous avez besoin. Pour des facteurs de paroi supérieurs à soixante-dix, vous êtes dans un territoire à paroi mince qui exige des types de mandrins de cintrage de tubes spécialisés..
Matériaux de grande valeur
Lorsque vous travaillez avec de l'acier inoxydable, de l'Inconel ou d'autres alliages exotiques, la finition de surface est essentielle. Les outils standards laissent souvent des traces inacceptables. Les systèmes d'outillage Interlock éliminent les problèmes d'alignement entre les pinces et les matrices de pression, éliminant ainsi pratiquement les marques d'outils et protégeant les matériaux coûteux.
Comprendre la technologie des mandrins
Le mandrin de cintrage de tubes mérite une attention particulière car il est souvent la clé de la réussite de cintrages difficiles. Différents types de mandrins de cintrage de tubes servent à différents objectifs :
Mandrins à bouchon : simples et fiables pour les courbures à plus grand rayon avec des tubes à paroi plus lourde. Ceux-ci sont souvent utilisés sans matrice d'essuie-glace.
Mandrins à bille : Le type le plus courant pour divers travaux de pliage. Le nombre de billes (généralement une à six, mais parfois jusqu'à dix pour les projets complexes) est déterminé par votre facteur de mur et le facteur D qui est le diamètre extérieur divisé par le rayon de l'axe central.
Mandrins à pointe formée : une variante de mandrins à bouchon avec un rayon coupé dans la pointe pour correspondre à la courbure, offrant plus de support interne. Ceux-ci sont efficaces pour les tubes d’échangeur de chaleur.
Mandrins à paroi mince : conçus pour des facteurs de paroi de soixante-dix ou plus et des rayons serrés. Les versions à paroi ultra fine gèrent des facteurs de paroi supérieurs à deux cents, que l'on trouve couramment dans les applications aérospatiales.
Les matériaux du mandrin sont également extrêmement importants. Les alliages aluminium-bronze sont préférés pour l’acier inoxydable et l’Inconel afin de réduire la friction et d’éviter le grippage. L'acier trempé avec chromage fonctionne mieux pour l'aluminium, le cuivre et l'acier doux.
L'approche système : au-delà des composants individuels
La conception des outils de cintrage de tubes, leader du secteur, va au-delà des composants individuels. Le concept breveté du système d'outillage de verrouillage verrouille mécaniquement la pince et les matrices de pression sur la matrice de pliage, obtenant ainsi un auto-alignement parfait. Ce:
Réduit considérablement le temps de configuration
Réduit les déchets de matériaux
Compense l'usure de la machine
Élimine pratiquement le marquage des outils
C'est la philosophie que SLS Machinery apporte à votre atelier. Nous ne vendons pas seulement des matrices : nous concevons des systèmes complets d'outils de pliage par étirage rotatif . Nos experts analysent les propriétés de vos matériaux, le facteur de paroi, le rayon de courbure et le type de machinerie pour concevoir un ensemble adapté qui fonctionne comme une seule unité.
Trouver des matrices de pliage de remplacement
Lorsque vous avez besoin de matrices de pliage de remplacement , vous avez le choix. De nombreux fabricants proposent des outils pour cintreuses de tuyaux hydrauliques et des machines-outils pour cintreuses de tubes CNC en stock. Mais pour des performances optimales, tenez compte de ces facteurs :
Matériaux d'outillage : les matrices de qualité sont fabriquées à partir d'acier allié sélectionné à haute dureté, traité thermiquement pour une résistance maximale. Le fraisage et le meulage de précision garantissent un guidage fluide du tube et une friction réduite.
Traitements de surface : Différents revêtements peuvent prolonger la durée de vie des outils et améliorer les performances avec des matériaux spécifiques.
Compatibilité : Assurez-vous que votre outillage de cintrage de tubes est compatible avec votre machine spécifique. Certains fabricants proposent des outils pour la cintreuse Pines et d’autres équipements existants.
Conseils pratiques de dépannage
Si vous rencontrez des problèmes de pliage, voici des vérifications rapides de vos matrices de cintreuse :
Pour les problèmes de matrice de serrage : Si le tube glisse dans la pince, vérifiez si la matrice de serrage touche le fond de la matrice de pliage. S’ils se touchent, aucune pression ne créera une prise serrée. Essayez de broyer une petite quantité sur la face de la matrice de serrage.
Pour les problèmes de matrice à pression : les rides peuvent souvent être éliminées en augmentant la force de la matrice à pression. Mais d'abord, assurez-vous que la matrice de pression n'est pas en contact avec la matrice de pliage : la même solution s'applique, en enlevant la matière par petits incréments.
Pour les problèmes de mandrin : La plupart des problèmes de mandrin sont liés à la taille ou au placement. L'extrémité avant de la tige du mandrin doit être placée juste au-delà du point de tangence. Plier les billes du mandrin plutôt que la tige compromet la qualité.
Conclusion : la précision est intégrée à chaque outil
Sur le marché concurrentiel d'aujourd'hui, la réduction des rebuts et du temps de configuration a un impact direct sur vos résultats. Investir dans de haute qualité et conçus sur mesure des outils de cintrage de tubes est l’une des décisions les plus rentables que vous puissiez prendre.
Que vous courriez des systèmes d'échappement automobiles complexes, des composants aérospatiaux ou de simples mains courantes, n'oubliez pas : la machine fournit la puissance, mais les matrices de pliage personnalisées fournissent la précision. Lorsque l'outillage de cintrage de tubes est conçu correctement, le temps de configuration diminue, les rebuts sont réduits et les performances deviennent prévisibles.
Chez SLS Machinery , nous comprenons que chaque pliage présente des défis uniques : le comportement des matériaux, l'épaisseur de paroi, le rayon central et le volume de production influencent tous les exigences en matière d'outillage. C'est pourquoi nous concevons et fabriquons des outillages adaptés à vos spécifications exactes.
Si vous êtes confronté à des problèmes de qualité, démarrez un nouveau projet ou souhaitez simplement optimiser vos opérations actuelles, contactez SLS Machinery dès aujourd'hui. Laissez-nous concevoir l'outillage qui libère tout le potentiel de vos opérations de pliage.
