Un tube courbé qui ressort en forme d'œuf au lieu d'être rond est un problème de gaspillage qui apparaît dès la première partie d'un nouveau travail. L'aplatissement du tube après le pliage se produit parce que la section perd sa circularité sous tension et compression, et cela est presque toujours prévisible à partir de trois nombres : le rapport D/t , le rayon de l'axe central (CLR) et le facteur de paroi. SLS Machinery construit des cintreuses de tubes CNC avec un outil d'étirage rotatif, un support de mandrin et une assistance à la matrice sous pression conçus pour maintenir cette section transversale ronde. Ce guide explique pourquoi les tuyaux s'aplatissent pendant le cintrage , comment le mesurer et les solutions pratiques de cintrage des tuyaux qui maintiennent l'ovalité dans les limites des spécifications.
Vous apprendrez : ce qu'est l'ovalité du coude du tube et quelle tolérance vous pouvez accepter ; pourquoi la flexion des tubes à paroi mince s'effondre sans support interne ; quand choisir le cintrage au mandrin plutôt que le cintrage par compression ; comment la pression de la , matrice de serrage de la force meurt la pression et la forme du mur de contrôle du réglage de la poussée ; et comment résoudre les problèmes de cintrage de tubes en quelques minutes au lieu d'heures.

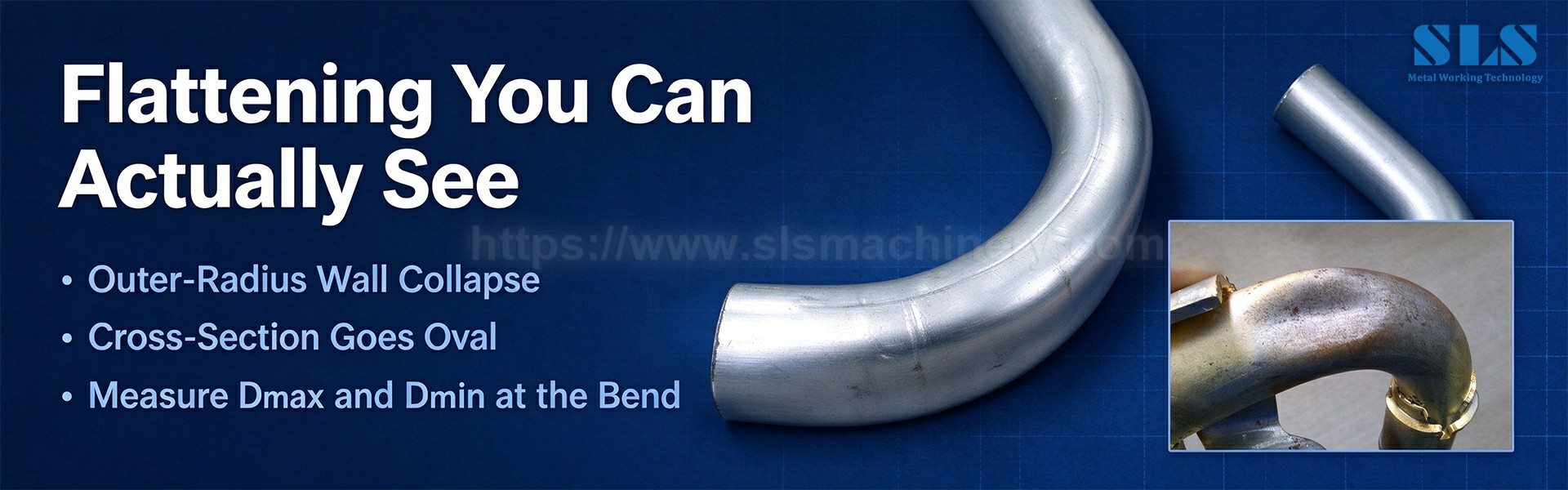

L’aplatissement est un problème de section transversale et non de surface. Sur le rayon extérieur le mur est tendu en tension ; sur le rayon intérieur, il est comprimé en compression. Sans rien supportant le diamètre intérieur, le tube rond se ferme en une ellipse : l'axe long traverse le coude et l'axe court le traverse. Les ingénieurs appellent cette déformation de section transversale ou ovalité , mesurée comme (Dmax − Dmin) / Dnominal × 100 %.
Trois chiffres le conduisent. Le rapport D/t (OD ÷ épaisseur de paroi) vous indique l'épaisseur de la coque : un tube de 50 mm avec une paroi de 2 mm a un D/t = 25, déjà limite pour les coudes serrés. Le rapport R/D (rayon de la ligne centrale ÷ OD) vous indique la netteté du virage : en dessous de 2,5D, la section veut s'effondrer. Et la ductilité du matériau détermine si le mur coule doucement ou se déforme : l'aluminium doux se plisse, l'acier inoxydable dur résiste mais a besoin de soutien.

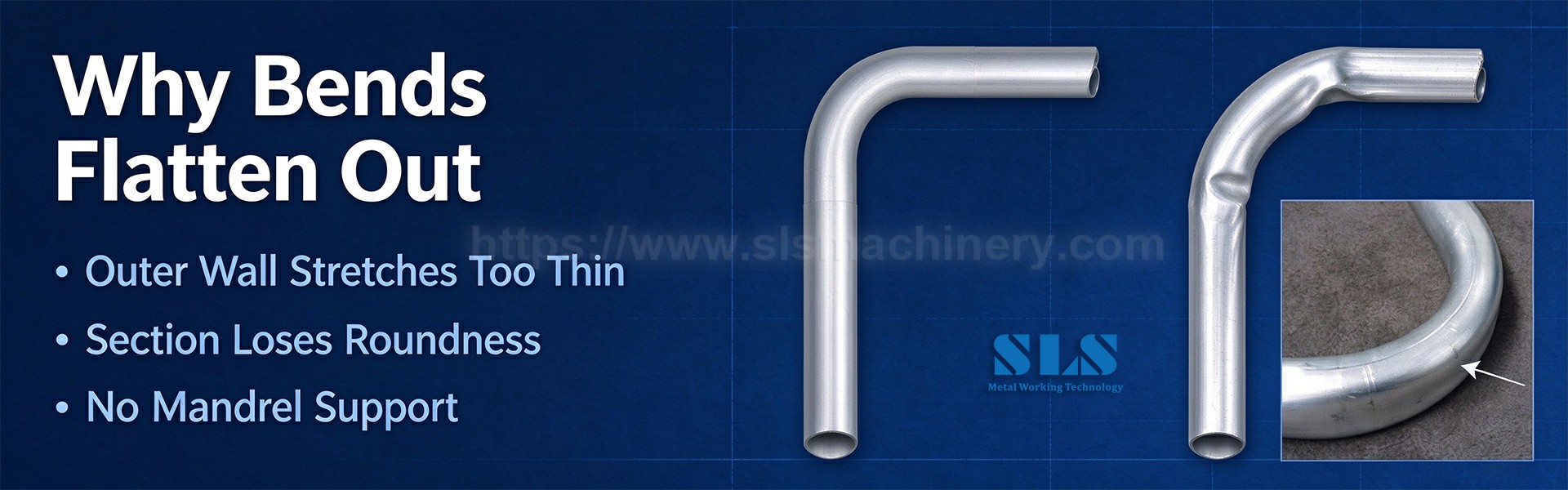

1) Rayon de courbure trop serré. Un CLR inférieur à 1,5–2,5D concentre la contrainte sur un petit arc ; sans support interne, la paroi extérieure se contracte et la section devient ovale.
2) Pas de mandrin, ou un mandrin trop en retrait. Le mandrin à bille soutient l'ID juste au niveau de la tangente. S'il se situe derrière le point tangent, le mur non soutenu s'effondre vers l'intérieur.
3) Mauvais type de mandrin pour le D/t. Un mandrin de bouchon convient parfaitement en 3D ; les virages plus serrés à 1,8–2,5D nécessitent un mandrin à 2–3 billes avec un pas rapproché.
4) Jeu surdimensionné entre le mandrin et le tube. L'écart entre le mandrin et le diamètre intérieur doit être minimal (≈0,04 à 0,08 mm de chaque côté). Trop d'espace libre et le mur s'incline vers l'intérieur entre les balles.
5) La matrice de pression est trop lâche ou trop serrée. Loose permet au tube de s'éloigner et de s'aplatir ; trop de traînée étire le diamètre extérieur et amincit le mur.
6) Serrez le glissement de la matrice ou sur-serrez. Le glissement laisse la section se tordre ; un serrage excessif indente le diamètre extérieur. Les deux déforment la forme ronde.
7) Mauvaise lubrification et rainure de matrice usée. Les pointes de friction tirent le mur de manière asymétrique ; une rainure usée ne soutient plus le tube.
Passer au cintrage par étirage rotatif . Parmi les trois méthodes courantes — cintrage par étirage rotatif, , cintrage par compression et cintrage au mandrin — l'étirage rotatif soutient le tube des deux côtés de la matrice de cintrage et constitue la ligne de base pour les cintrages ronds. Le cintrage par compression est bon marché et rapide, mais laisse la section flotter, alors réservez-le aux pièces à grand rayon et de faible précision.

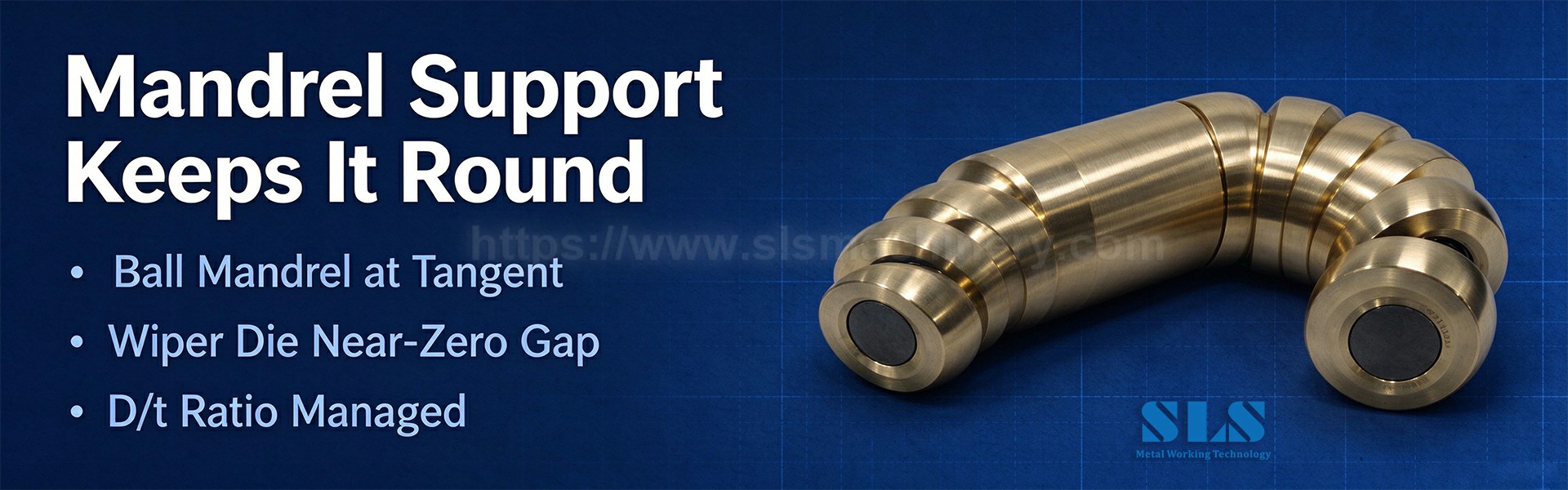

Ajoutez un mandrin pour les rayons serrés et les parois fines. Faites correspondre le nombre de billes au R/D : 3D+ utilise un bouchon ou un mandrin à bille unique ; 2 à 2,5D nécessite 2 à 3 balles ; en dessous de 2D, un mandrin multibilles à pas rapproché. Placez la pointe juste derrière le point tangent et maintenez un espacement serré.
Exécutez une matrice d'essuie-glace. La matrice d'essuyage nettoie le rayon intérieur, arrêtant à la fois les rides et les micro-plis qui tirent sur l'ovale de la section. L'écart avec le tube doit être proche de zéro avec un angle d'inclinaison de 1 à 2°.
Utilisez l'assistance boost/pression. Les commandes modernes de cintreuse de tubes CNC poussent le matériau dans le coude avec une force de poussée programmée , neutralisant l'amincissement en traction sur le rayon extérieur et maintenant la section circulaire.
Faites correspondre la rainure de la matrice et la pince. La rainure de la matrice de pliage doit correspondre au diamètre extérieur du tube à quelques centièmes de millimètre près ; la matrice de serrage doit saisir sans s'enfoncer. Nettoyez et lubrifiez chaque passage – un outil sec et usé est une cause cachée d’aplatissement.
Spécifiez un rayon de courbure raisonnable. Chaque fois que la conception le permet, gardez un CLR ≥ 1,5D sur les murs épais et ≥ 2,5D sur les murs minces. Ce seul changement supprime la majeure partie du problème avant même que l’outillage ne soit coupé.
Toutes les applications n’ont pas besoin d’un cercle parfait. La fabrication générale accepte une ovalité allant jusqu'à 8 à 10 % ; les tubes hydrauliques et aérospatiaux de précision contiennent généralement ≤ 5 %, et les conduites de fluides aérospatiaux nécessitent souvent une intégrité de section transversale de plus de 95 % à ≤ 3 %. Spécifiez la tolérance sur le dessin, puis choisissez l'outillage (nombre de mandrins, matrice d'essuyage, boost) pour la respecter. Mesurez la section transversale de courbure avec un pied à coulisse ou une jauge d'ovalité sur le premier échantillon, pas sur le dixième.

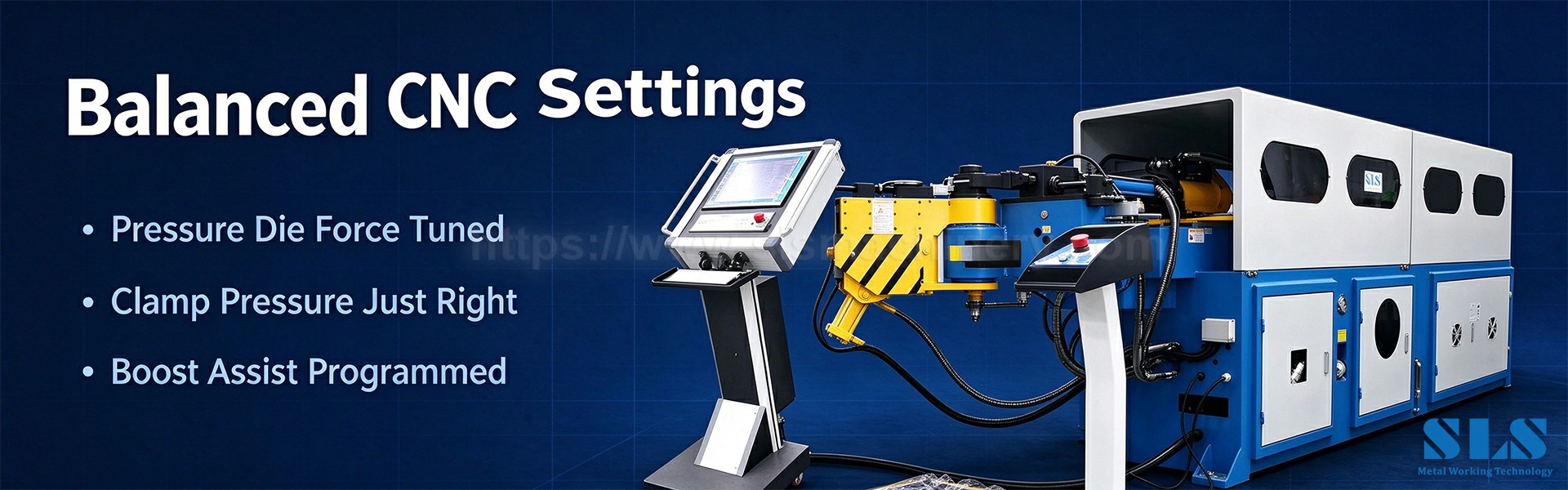

Une cintreuse de tubes CNC moderne élimine la plupart des incertitudes. Recherchez une assistance de matrice de pression synchronisée, une augmentation programmable, un réglage précis de l'extension du mandrin et un retour d'information en temps réel sur l'amincissement des parois. Ces caractéristiques sont particulièrement importantes dans les lignes d'échappement et de châssis d'automobiles , le cintrage des conduites hydrauliques et des conduites de carburant, les cadres de meubles et les tubes de l'aérospatiale, où une courbure déformée ne peut pas être récupérée par un soudage ou un sertissage ultérieur. Surveillez également les défauts associés : amincissement de la paroi sur le rayon extérieur, rides sur le rayon intérieur et retour élastique après l'ouverture du coude : tous les quatre répondent aux mêmes corrections d'outillage et de paramètres.
Q : Qu"est-ce qui fait qu"un tube s"aplatit après avoir été plié ?
R : Perte de support de section transversale sous tension et compression combinées - généralement à cause d"un rayon de courbure trop serré pour le mur, d"un mandrin manquant ou mal positionné, d"une mauvaise rainure de matrice ou d"une assistance de pression insuffisante.
Q : Qu"est-ce qu"une tolérance d"ovalité sûre ?
R : La fabrication générale accepte 8 à 10 % ; spécifications de travail hydrauliques et de précision de 5 % ou moins ; Les conduites de fluides aérospatiaux nécessitent souvent 3 % ou plus. Précisez-le sur le dessin.
Q : Quand ai-je besoin d’un mandrin pour éviter l’aplatissement ?
R : En dessous d"un rayon central d"environ 2,5D, ou chaque fois que le rapport D/t vous place dans un territoire à paroi mince. Utilisez un mandrin de prise proche de la 3D et un mandrin multi-billes à pas rapproché en dessous de la 2D.
Q : Un mur plus épais empêche-t-il toujours l’aplatissement ?
R : Cela aide beaucoup : un D/t plus faible signifie une section plus rigide. Mais les parois plus épaisses nécessitent une force de flexion plus importante et peuvent se fissurer si le mandrin est sous-dimensionné ; faire correspondre l"outillage au mur réel.
Q : Quelle est la différence entre l’étirage rotatif et le pliage au mandrin ?
R : Le tirage au sort rotatif est la méthode ; la flexion du mandrin ajoute un support interne pour les rayons serrés et les parois minces. La plupart des cintreuses CNC de production sont des machines à étirer rotatives équipées d"un mandrin.
Q : Puis-je corriger l"aplatissement d"un pli existant ?
R : Généralement peu fiable. Les courbures déformées sont plus faciles à éviter avec l"outillage et les réglages qu"à corriger par la suite : investissez dans la configuration plutôt que dans la retouche.
Q : Quelle est l’importance de la lubrification ?
R : Très. Il contrôle la friction entre le tube et l"outillage, ce qui affecte directement le flux de matière, l"amincissement des parois et la rondeur de la section.
Q : Quelles sont les caractéristiques de la machine les plus importantes ?
R : Assistance/augmentation de pression programmables, contrôle fin de l"extension du mandrin, mouvement d"axe synchronisé et recettes stockées par numéro de pièce – ces éléments maintiennent l"ovalité reproductible.
L'aplatissement est un problème de géométrie de section transversale piloté par D/t, R/D et le matériau. Fixez d'abord le rayon, puis ajoutez le mandrin et la matrice d'essuyage appropriés, équilibrez la force et l'augmentation de la pression et gardez l'outillage propre et lubrifié. Une structurée routine de dépannage en matière de cintrage de tubes et une cintreuse de tubes CNC performante transforment les déchets déformés en coudes reproductibles et conformes aux spécifications. SLS Machinery fournit des cintreuses CNC à étirage rotatif, des outils à mandrin et à matrice, ainsi qu'un support de configuration pour les tubes à paroi mince et à rayon serré. Envoyez-nous la taille de votre tube, le matériau et le rayon de courbure pour une configuration recommandée.
