Couper des tubes en acier inoxydable sans bavures est plus difficile qu’il n’y paraît. Un bord rugueux laissé par la découpe peut gâcher une pièce finie, ralentir la production et ajouter des heures de retouche. Pour les ateliers qui utilisent des machines de découpe de tubes CNC , la qualité de chaque coupe compte dès le départ. Parmi toutes les méthodes disponibles, une machine de découpe par scie à froid s'impose comme le choix le plus pratique pour une coupe de tube propre, carrée et sans bavure . Ce guide explique comment fonctionne la découpe par scie à froid , pourquoi elle surpasse le laser et le plasma en termes de qualité de bord, de tolérance et de coût de fonctionnement, et comment une machine de découpe de tubes automatique CNC construite autour d'une scie à froid maintient une production cohérente. SLS Machinery , l'un des principaux fabricants de machines automatiques de découpe de tubes , construit des systèmes de scie à froid CNC qui permettent une coupe de tubes sans bavures pour les travaux sanitaires, structurels et de fabrication générale.
Table des matières

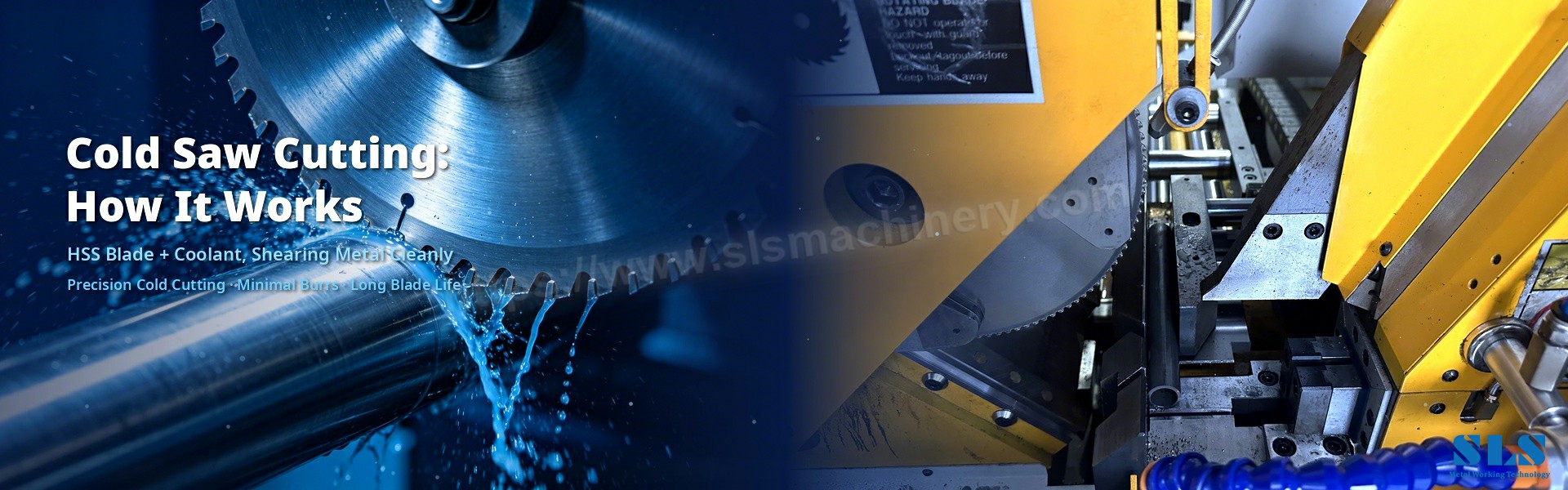

Une machine de découpe à scie à froid utilise une lame de scie à froid circulaire qui tourne à basse vitesse tandis que le liquide de refroidissement inonde la zone de coupe. La lame est composée de dents de scie à pointe de carbure qui cisaillent le métal proprement au lieu de le déchirer. Parce que la lame reste froide, le matériau ne ramollit pas, ne se décolore pas et ne se déforme pas. C’est ce principe simple qui différencie la découpe à la scie à froid des méthodes basées sur la chaleur : la coupe est mécanique, précise et laisse la structure métallique intacte.

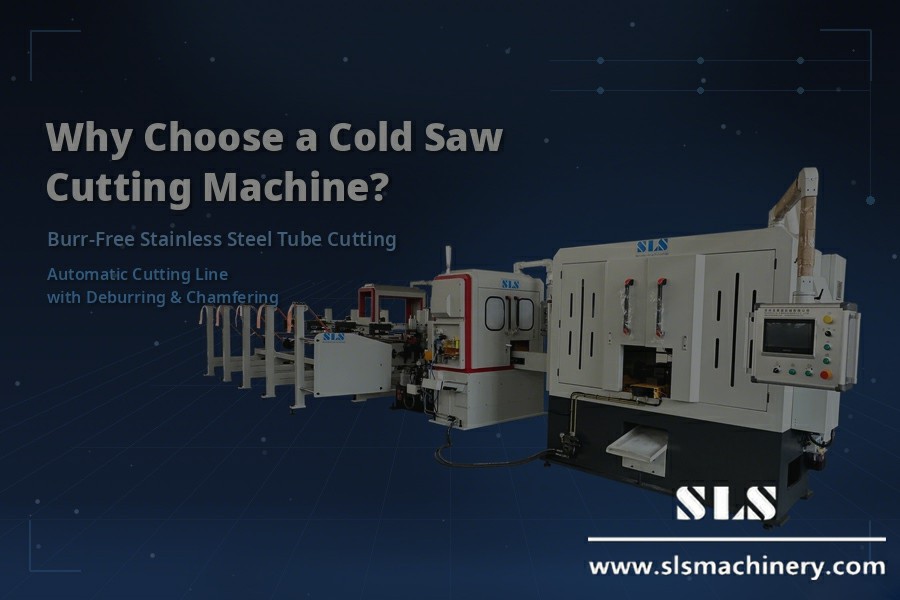

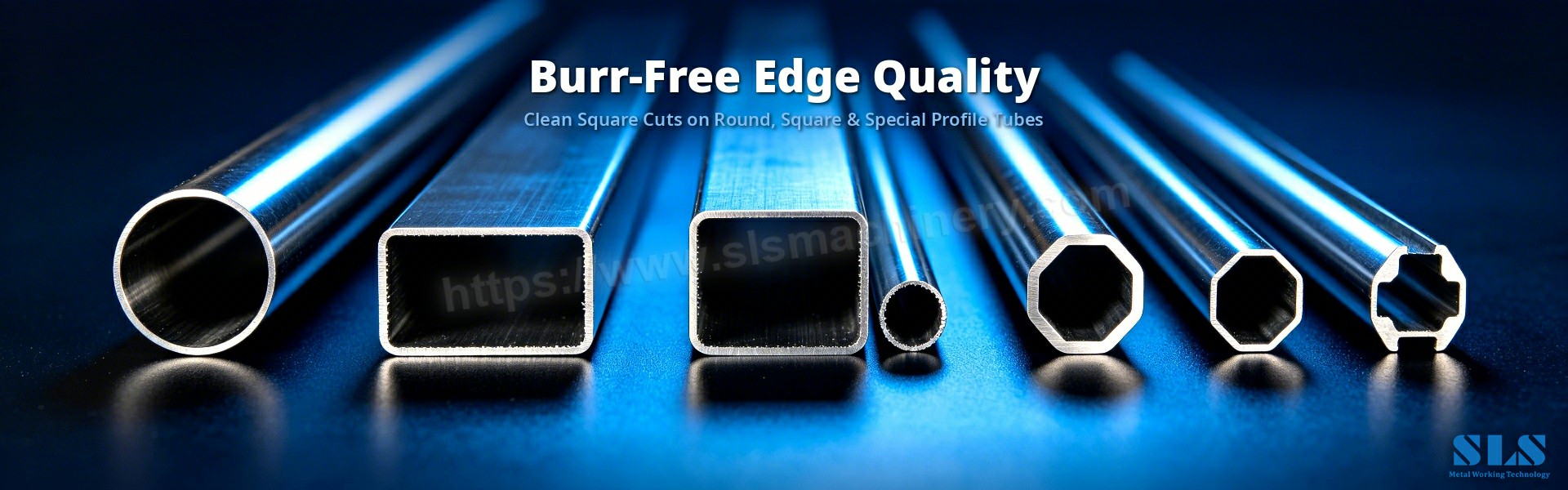

La la principale raison de choisir une qualité des bords est L'action de cisaillement des dents en carbure produit des bords carrés et nets avec très peu machine de découpe à scie à froid . de bavures de coupe de tube . La plupart des pièces sciées à froid peuvent passer directement au processus suivant sans ébavurage des tubes . La découpe au laser ne laisse presque aucune bavure mais peut laisser des scories sur la face inférieure, et la découpe au plasma laisse des bavures visibles qui doivent toujours être rectifiées. Pour la découpe de tubes en acier inoxydable , le bord de la scie à froid est tout simplement le plus adapté au traitement en aval.
La chaleur est l’ennemie de l’acier inoxydable. La découpe à la scie à froid ne génère pratiquement aucune zone affectée par la chaleur (ZAT) , de sorte que la résistance à la corrosion et les propriétés mécaniques des tuyaux en acier inoxydable restent totalement intactes. Il n’y a aucune décoloration, aucun changement microstructural et aucune déformation au niveau du bord coupé. Le laser crée une petite ZAT et le plasma en crée une grande qui peut adoucir ou durcir le bord et réduire la résistance à la corrosion. Lorsque l’intégrité des matériaux est importante, la scie à froid constitue le choix le plus sûr.
La tolérance de coupe détermine la façon dont les pièces s'emboîtent en aval. Une scie à froid CNC maintient la longueur et l'équerrage à environ ±0,1 mm, ce qui est suffisamment serré pour un ajustement et un soudage précis. Le laser est plus fin à ±0,05 mm, mais la précision supplémentaire coûte beaucoup plus cher par machine. Le plasma est plus large, généralement ±0,2 mm ou plus, ce qui peut nuire à la précision des pièces de précision. Sur une machine de découpe de tubes CNC , la scie à froid combine sa précision mécanique avec une avance servocommandée et un serrage automatique, de sorte que chaque pièce est coupée à la même position d'arrêt, pièce après pièce.
Les coûts de fonctionnement sont importants dans la production quotidienne. Une machine de découpe à scie à froid a une consommation d'énergie modérée, une longue durée de vie avec des lames de scie à pointe en carbure et peu d'entretien. Il n’y a pas de source laser coûteuse ni de torche à plasma haute puissance à entretenir. Parce que la coupe est nette, il y a peu de travail d’ébavurage après la coupe. Pour des volumes moyens à élevés, le coût par coupe d'une machine de découpe de tubes basée sur la technologie de scie à froid est difficile à battre.

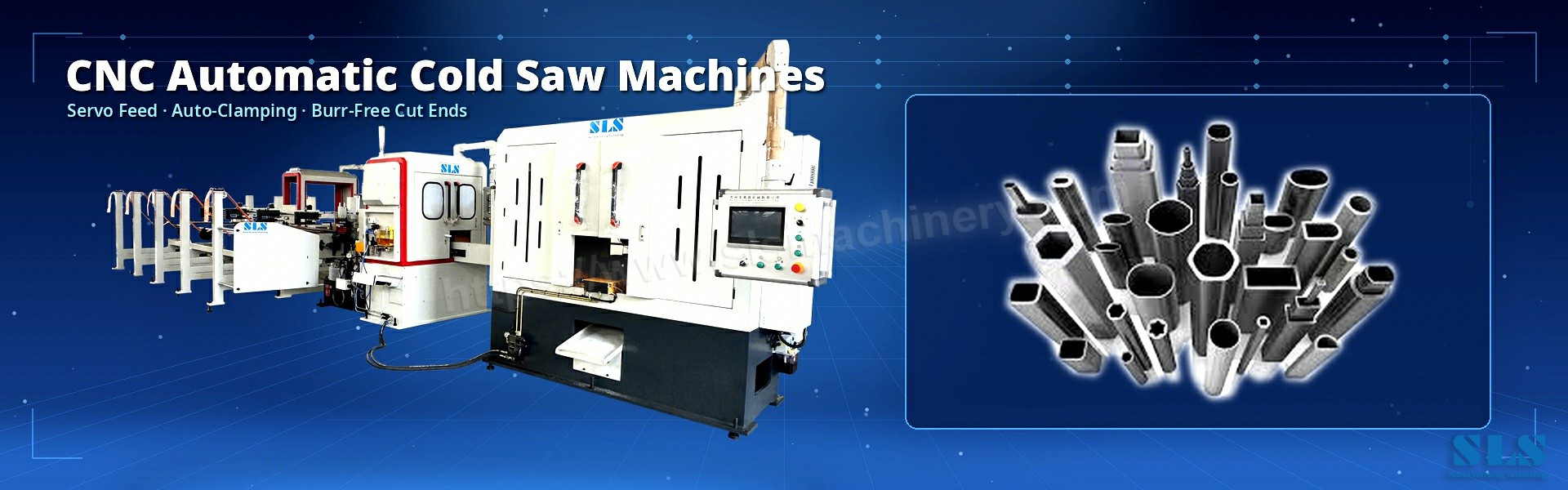

Sur une machine de découpe de tubes CNC moderne , la scie à froid fait partie d'une cellule de découpe complète. Une machine de découpe de tubes automatique ajoute une alimentation servocommandée, un serrage automatique et un contrôle de la longueur, de sorte que chaque tube est alimenté, maintenu et coupé dans la même position d'arrêt. Les opérateurs stockent des programmes pour différents diamètres et épaisseurs de paroi, définissent la vitesse de coupe en fonction de la qualité du matériau et exécutent des lots avec une supervision minimale. entièrement automatiques Les machines de découpe de tubes automatiques peuvent intégrer des stations d'ébavurage, de tri et de mesure de longueur pour un fonctionnement continu.
Les applications typiques des scies à froid automatiques CNC couvrent les lignes d'échappement automobiles, les cadres de meubles et de fitness, les conduites hydrauliques et les assemblages de tubes structurels - partout où la préparation de la coupe de tuyaux nécessite un bord propre et carré avant le traitement en aval.

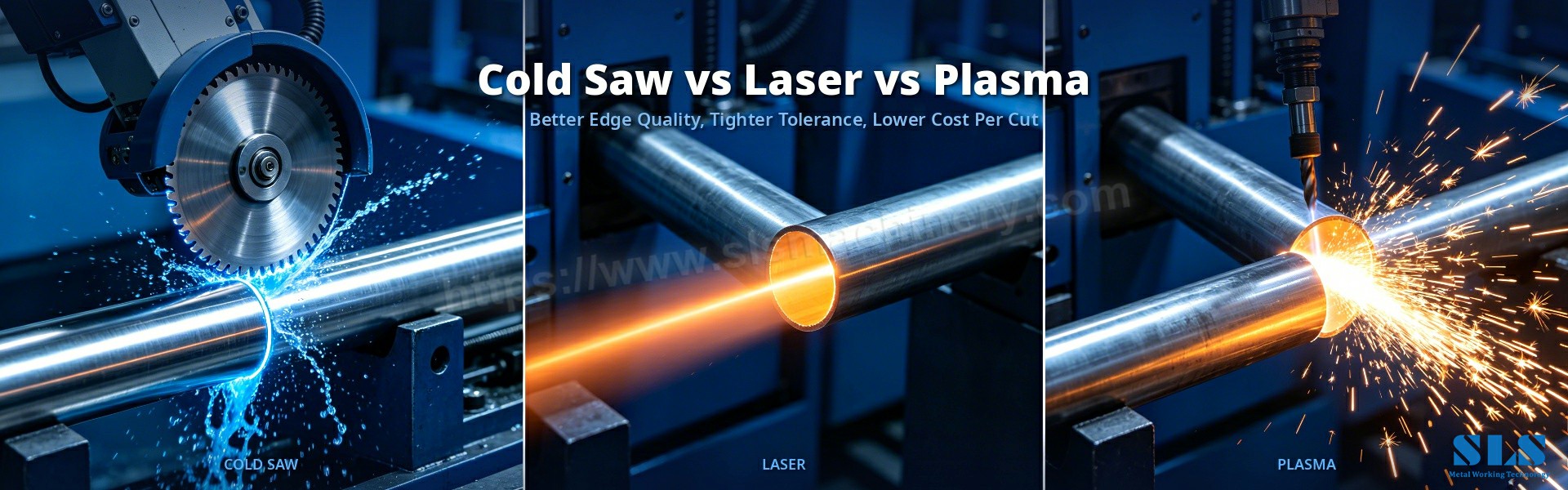

La scie à froid est au centre de ce guide, mais elle aide à savoir où en sont les alternatives. Voici un bref aperçu des autres options.
La découpe laser des tubes est très précise et laisse des bords lisses avec peu de bavures, et elle peut couper des profils complexes en un seul passage. Les compromis sont des coûts d'équipement et de maintenance élevés, et une petite ZAT. Il convient aux tubes à paroi mince, généralement jusqu'à environ 1 pouce, et aux pièces aux formes complexes.
La découpe de tubes au plasma est rapide et économique sur des tubes épais, généralement jusqu'à environ 2 pouces, ce qui convient aux travaux de structure. Il crée une ZAT plus grande et des bords plus rugueux avec des bavures de coupe de tube visibles , de sorte qu'un meulage ou un ébavurage du tube est généralement nécessaire avant le soudage ou un traitement ultérieur.
Les scies à ruban et les scies abrasives peuvent couper des tubes en acier inoxydable, mais ont tendance à laisser des bords plus rugueux et davantage de bavures, et les scies abrasives génèrent de la chaleur et une décoloration. Les coupe-tubes rotatifs conviennent aux tubes à paroi mince mais peuvent déformer les extrémités. Ces options sont réalisables pour une coupe grossière, mais aucune n'égale la qualité des bords d'une machine de découpe à scie à froid..
Le tableau ci-dessous résume les principales différences. La scie à froid mène au niveau des bavures, à l'apport de chaleur, à la préparation en aval et au coût par coupe — les facteurs les plus importants pour la coupe de tubes en acier inoxydable..
Article | Scie à froid | Laser | Plasma |
Niveau de bavure | Très faible | Faible (légères scories) | Élevé, nécessite un broyage |
Zone affectée par la chaleur | Presque aucun | Petit | Grand |
Tolérance | ±0,1 mm | ±0,05mm | ±0,2 mm ou plus |
Épaisseur de paroi | Petit à moyen | Jusqu"à ~ 1 pouce | Jusqu"à ~ 2 pouces |
Coût par coupe | Faible à modéré | Haut | Modéré + finition |
Préparation en aval | Prêt après découpe | Presque prêt | Nécessite un ébavurage |
Les bavures créent des points de pression inégaux dans les opérations en aval, ce qui peut entraîner des fissures, des fissures ou un mauvais ajustement. Ils interfèrent également avec le contact avec l'outillage et laissent des traces sur la pièce finie. Le bord presque sans bavure d’une scie à froid maintient chaque coupe uniforme et la structure saine.
La chaleur provenant de la coupe peut ramollir ou durcir l’acier inoxydable près du bord et provoquer une déformation lors du traitement ultérieur. La découpe à la scie à froid maintient la chaleur à un niveau bas et préserve la forme et les propriétés du tube, de sorte que la qualité de coupe reste constante et la résistance à la corrosion est conservée. C’est l’une des principales raisons pour lesquelles les ateliers de préparation à la découpe de tubes préfèrent les scies à froid.
Les bords sciés à froid nécessitent généralement peu ou pas d'ébavurage des tubes , ce qui permet de gagner du temps avant le traitement en aval. Il n'y a pas de scories à broyer, pas de décoloration à nettoyer et pas de chanfreinage nécessaire pour la plupart des travaux. Moins de préparation signifie des délais de livraison plus courts, des coûts de main-d'œuvre inférieurs et moins de chances de gérer les dommages.
Les machines à scie à froid vont des unités manuelles pour le travail en atelier aux machines de découpe de tubes CNC entièrement automatiques pour les lignes de production. Les machines manuelles conviennent aux coupes occasionnelles. Les machines semi-automatiques ajoutent un serrage et une alimentation motorisés pour la production légère. entièrement automatiques Les machines de découpe de tubes avec alimentation servo, serrage automatique et contrôle de la longueur offrent la cohérence dont les lignes de production ont besoin. Une scie à froid CNC est la meilleure solution lorsque la répétabilité et la programmabilité sont importantes.
· Diamètre de tube maximum et minimum que la machine peut contenir
· Capacité d'épaisseur de paroi pour les tubes en acier inoxydable
· Précision de la longueur et équerrage de la coupe
· Taille de la lame et plage de vitesse de broche
· Capacité du système de refroidissement et gestion des copeaux
· Degré d"automatisation : manuelle, semi-automatique ou entièrement CNC
La lame est le cœur d'une machine de découpe à froid. . Les lames de scie à pointe de carbure coupent l'acier inoxydable proprement et restent affûtées plus longtemps que les lames HSS. Faites correspondre la géométrie et le pas des dents à l'épaisseur de la paroi du tube : les parois plus fines nécessitent des dents plus fines, les parois épaisses nécessitent des dents plus grossières. Gardez la lame affûtée et correctement tendue, et inspectez-la régulièrement pour maintenir une coupe de tube sans bavures..
· L'utilisation d'une émoussée ou endommagée lame de scie froide entraîne des bavures et une accumulation de chaleur.
· Couper à la mauvaise vitesse ou sauter du liquide de refroidissement - la surchauffe décolore et affaiblit le bord.
· Ignorer le serrage - le tube lâche se déplace pendant la coupe et produit des bords inégaux.
· Choisir le mauvais pas de dent pour l"épaisseur de la paroi.
· Sauter l"entretien régulier de la machine – les guides et le système hydraulique usés dégradent la qualité de coupe.
Pour une coupe de tubes sans bavures sur des tubes en acier inoxydable , la machine de découpe à scie à froid est le choix le plus pratique : bords carrés propres, presque aucune zone affectée par la chaleur, tolérance serrée et faible coût par coupe. Le laser et le plasma ont leur place, mais lorsque l'étape suivante est le soudage ou l'assemblage, les bords de scie à froid sont tout simplement les plus prêts. SLS Machinery conçoit et construit des machines de découpe de tubes CNC et des machines de découpe de tubes automatiques dotées d'une technologie avancée de scie à froid CNC pour la production sanitaire, structurelle et générale. Notre équipement aide les fabricants à couper plus rapidement, à finir plus proprement et à réduire les déchets. Parlez à SLS Machinery pour trouver la machine de découpe de tubes automatique adaptée à votre ligne.
T1. Pourquoi une machine de découpe à scie à froid est-elle la meilleure pour les tubes en acier inoxydable ?
R : Une machine de découpe à scie à froid coupe avec des lames de scie à pointe de carbure à basse vitesse et un liquide de refroidissement, produisant des bords de coupe de tubes carrés et sans bavures avec presque aucune zone affectée par la chaleur, ce qui est idéal pour la coupe de tubes en acier inoxydable..
Q2. La coupe à la scie à froid laisse-t-elle des bavures ?
R : Très peu. La découpe à la scie à froid produit des bords nets avec un minimum de bavures de coupe des tubes , de sorte que la plupart des pièces sont prêtes pour le traitement en aval sans ébavurage des tubes..
Q3. Comment une scie à froid CNC se compare-t-elle à la découpe laser ?
R : Le laser a une tolérance plus fine mais coûte beaucoup plus cher à l’achat et à l’entretien. Une scie à froid CNC contient environ ±0,1 mm, suffisamment pour un ajustement précis, avec un coût d'exploitation inférieur et sans HAZ.
Q4. Une scie à froid peut-elle couper des tubes épais en acier inoxydable ?
R : Oui. Les scies à froid manipulent confortablement des tubes de petit à moyen diamètre ; pour les parois très épaisses, le plasma peut être plus rapide, mais vous sacrifiez la qualité des bords et le travail d'ébavurage des tubes .
Q5. Quelle est la tolérance de coupe d"une scie à froid CNC ?
R : Une scie à froid CNC maintient généralement la longueur et l'équerrage à ±0,1 mm, ce qui est suffisamment serré pour l'ajustement et le soudage.
Q6. Dois-je ébavurer après une découpe à la scie à froid ?
R : Généralement non. Les bords sciés à froid présentent très peu de bavures et sont prêts pour le traitement en aval, ce qui permet de gagner du temps lors de la préparation de la découpe des tubes..
Q7. Quelles machines SLS Machinery propose-t-elle pour la découpe à la scie à froid ?
R : SLS Machinery propose des machines de découpe de tubes CNC et des machines de découpe de tubes automatiques avec alimentation servo, serrage automatique et contrôle de la longueur pour une coupe de tubes constante et sans bavure..
Q8. Quelles applications conviennent à une machine de découpe à froid ?
R : Conduites d"échappement automobiles, cadres de meubles et de fitness, conduites hydrauliques et assemblages de tubes structurels : partout où des bords propres sont nécessaires avant le traitement en aval.
Q9. Comment puis-je éviter les bavures lorsque j"utilise une scie à froid ?
R : Gardez la lame de scie à froid affûtée, utilisez le pas de dent adapté à l'épaisseur de la paroi, maintenez le débit du liquide de refroidissement et serrez fermement le tube.
Q10. Une scie à froid est-elle moins chère à utiliser qu"un laser ou un plasma ?
R : Oui. Une machine de découpe à scie à froid a une consommation d'énergie réduite, une longue durée de vie de la lame de scie à pointe de carbure et presque aucun travail d'ébavurage, ce qui donne un coût par coupe inférieur.
