Quel est le principe et la fonction de la machine de chanfreinage?

* Qu'est-ce que le chanfreinage? Ou qu'est-ce qu'une machine de chanfreinage en métal?

Le chanfreinage est une opération d'usinage de précision qui élimine les bords nets et fragiles en coupant l'extrémité ou le trou d'une pièce à 45 °.

Un métal Tuyau de chanfreinage, Également connu sous le nom de machine à biseau et déburring final, est une machine de finition de tuyau spécialement utilisée pour le chanfreinage, le déburlateur et le lissage des faces d'extrémité des raccords de tuyaux métalliques.

Dans l'industrie de la finition des tuyaux, l'efficacité, la précision et les processus sans couture sont cruciaux pour les activités de production des entreprises. Le traitement des tuyaux métalliques couvre plusieurs liens, notamment Coupe, Flexion, Port Extension et réduction, Scellage Et Formation. Après ces processus, il y a une autre étape extrêmement critique - chanfreinage. Le chanfreinage des tuyaux fait référence au processus de chanfreinage ou de déburriage du bord du tuyau, visant à éliminer les bords ou les rondelles générées pendant le processus de coupe, afin de façonner une surface lisse, inclinée ou arrondie sur le bord du tuyau.

En tant que fabricant professionnel de Machinerie de traitement des tuyaux en métal Et l'équipement, Machiner SLS S'engage à fournir des services personnalisés aux entreprises et peut résoudre divers problèmes de traitement des tuyaux en un seul arrêt, y compris un tuyau métallique efficace Solutions de chanfreinage (Machine de chanfreinage en métal entièrement automatique, machine à chanfreinage à barres, Machine de chanfreinage à barres solides, Machine à chanfreinage à double tête, etc.)

* Principe de travail de la machine de chanfreinage:

La machine de chanfreinage métallique utilise un dispositif de serrage pour stabiliser les raccords de tuyau et coupe la face d'extrémité des raccords de tuyau par une rotation à grande vitesse de la tête de coupe-carbure. La pince et la tête de coupe travaillent ensemble pour s'assurer que la ligne médiane de la pièce est alignée horizontalement avec le support de coupe. Le support de coupe peut fixer et régler la lame, et prend en charge l'installation de trois lames (coupe-angle intérieur, coupeur d'angle extérieur, coupe-tête plate) en même temps, en terminant les opérations de chanfreinage, de déburlateur et de tête plate de l'angle intérieur, extérieur L'angle et le tuyau se terminent en même temps. La machine est équipée d'un système de serrage et d'alimentation automatique, qui est précisément contrôlé par un cylindre pneumatique hydraulique et une vanne d'écoulement d'amortissement automatique pour obtenir un traitement efficace et précis. De plus, une grille de chargement automatique peut être sélectionnée en fonction des besoins, et une plaque de vibration peut être utilisée pour les tuyaux courts.

* Ce que fait le chanfreinage des tuyaux:

Précision et douceur: le processus améliore la précision de l'installation et de la connexion des tuyaux, favorise les connexions transparentes et minimise les fuites potentielles ou les défauts articulaires.

Sécurité et durabilité: le processus de chanfreinage réduit le risque de blessure pendant la manipulation, l'installation et l'entretien des tuyaux. De plus, le bord chanfreiné améliore la durabilité du tuyau car il réduit la possibilité de concentration de contrainte, de corrosion et d'usure prématurée.

Fonctionnalité améliorée: les chanfésistes aident à améliorer la fonctionnalité des tuyaux, en particulier dans les applications où un flux lisse, une frottement réduit ou une efficacité d'étanchéité sont essentielles. Que ce soit dans la plomberie, les machines hydrauliques ou les systèmes d'échappement automobile, les bords chanfreinés garantissent des performances optimales et une dynamique d'écoulement dans le tuyau.

Assemblage facile: les bords chanfreinés facilitent l'adhésion aux tuyaux, en particulier lors du soudage. Les biseaux créent une surface de soudage plus grande, résultant en un joint plus fort et plus fiable

* Performance de chanfreinage d'extrémité du tuyau métallique:

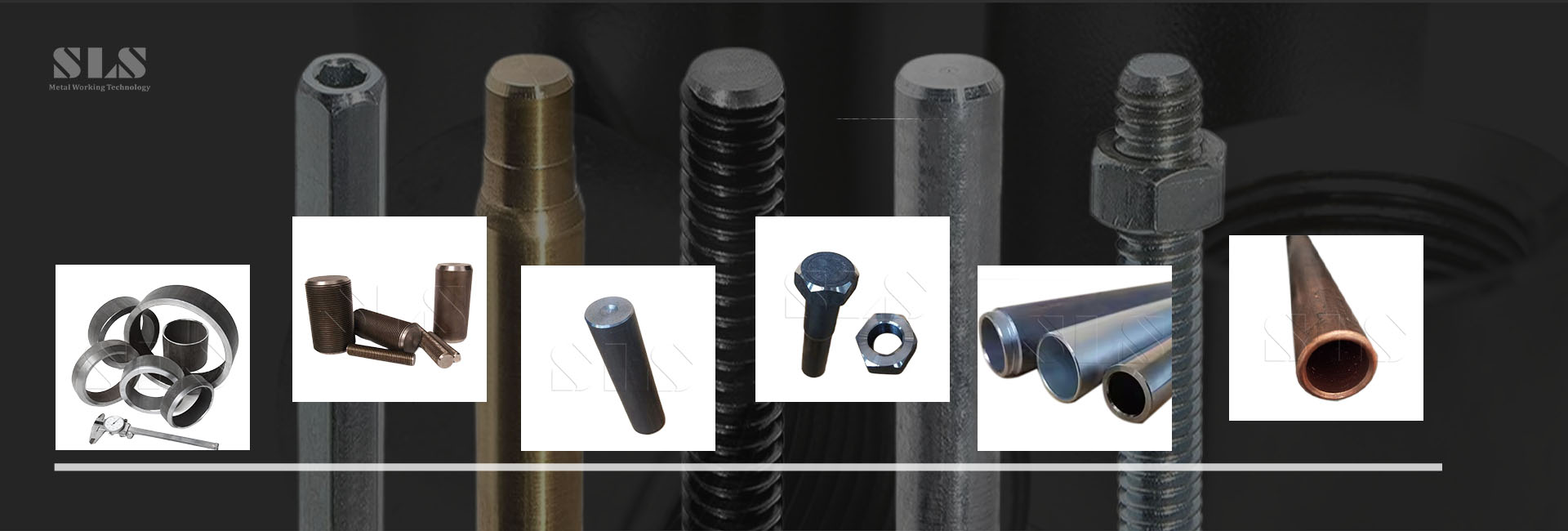

Type de tuyau: Convient pour le traitement des tuyaux en métal, des tuyaux ronds, des tuyaux carrés, des barres solides, des barres hexagonales, des vis, des boulons, des écrous, des profils, etc.

Épaisseur de la paroi du tuyau: chanfreinage à parois moyennes, à parois moyennes ou à paroi épaisse

Pipe: Convient aux terrins de chanfreinage et de biseau de bords de tuyaux de différents matériaux, tels que des tuyaux en cuivre, des tuyaux en aluminium, des tuyaux en acier inoxydable, des barres de cuivre, des barres d'aluminium, des barres en acier inoxydable et d'autres matériaux métalliques

* Type de chanfreinage:

Chanfreinage plat: aplatir la coupe du tuyau pour garantir que la face finale est verticale et lisse, et améliorer la précision du soudage ou de la connexion.

Chanfreinage intérieur et extérieur: coupez les bords intérieurs et extérieurs de l'extrémité du tuyau pour faciliter l'assemblage, la connexion ou améliorer les performances du débit de fluide.

Positionnement du centre: Localisez avec précision le centre du tuyau pour assurer la symétrie et la cohérence pendant le traitement.

Chamfering profond: effectuez un grand angle ou une coupe profonde pour fournir plus d'espace guide pour les exigences de conception spéciales

Chanfrein RADIUS: Le traitement de l'extrémité du tuyau dans une forme d'arc réduit la résistance au fluide tout en améliorant l'apparence et la sécurité.

Chanfrein ennuyeux: le chanfrein ennuyeux est le processus d'utilisation d'un outil de coupe pour développer ou affiner l'extrémité du tuyau ou la surface intérieure, puis former un bord conique ou chanfrein.

L'angle R de chanfreinage est le processus de chanfreinage du bord d'un tuyau ou d'une barre rond pour former un rayon spécifique. Les chanfésistes avec un rayon spécifique sont couramment utilisés dans des industries telles que l'automobile, l'aérospatiale et la fabrication de tuyaux, où l'ajustement précis, les performances et la sécurité sont essentiels.

Chanfrein de pas: le chanfrein de pas forme un profil de bord étalé et est souvent utilisé pour fournir une transition plus propre entre différentes tailles de tuyaux ou épaisseurs, entraînant une connexion plus forte et une concentration de contrainte réduite au niveau de l'articulation.

* Application large de la machine de chanfreinage:

Divers pièces mécaniques: boulons, écrous, broches, extrémités de tige, trous, objets métalliques avec arêtes vives, etc.

Pipes et pièces tubulaires: lignes hydrauliques, systèmes de carburant, conduites de vapeur, tuyaux de refroidissement, rouleaux de convoyeur, cylindres hydrauliques, arbres de transmission, roulements, engrenages, essieux, tuyaux d'échappement et pièces tubulaires chanfreintes

* Si vous magasinez pour des équipements de chanfreinage à l'extrémité des tuyaux, en choisissant Machines SLS Est une décision sage. Travailler avec nous signifie plus qu'un simple accord; Il marque le début d'une relation durable et mutuellement bénéfique. Nous nous engageons à fournir régulièrement un équipement de la plus haute qualité tout en offrant un support après-vente exceptionnel pour assurer votre satisfaction continue et votre succès.
