1. Qu'est-ce que l'ovalité du tube et les méthodes de mesure standard ?

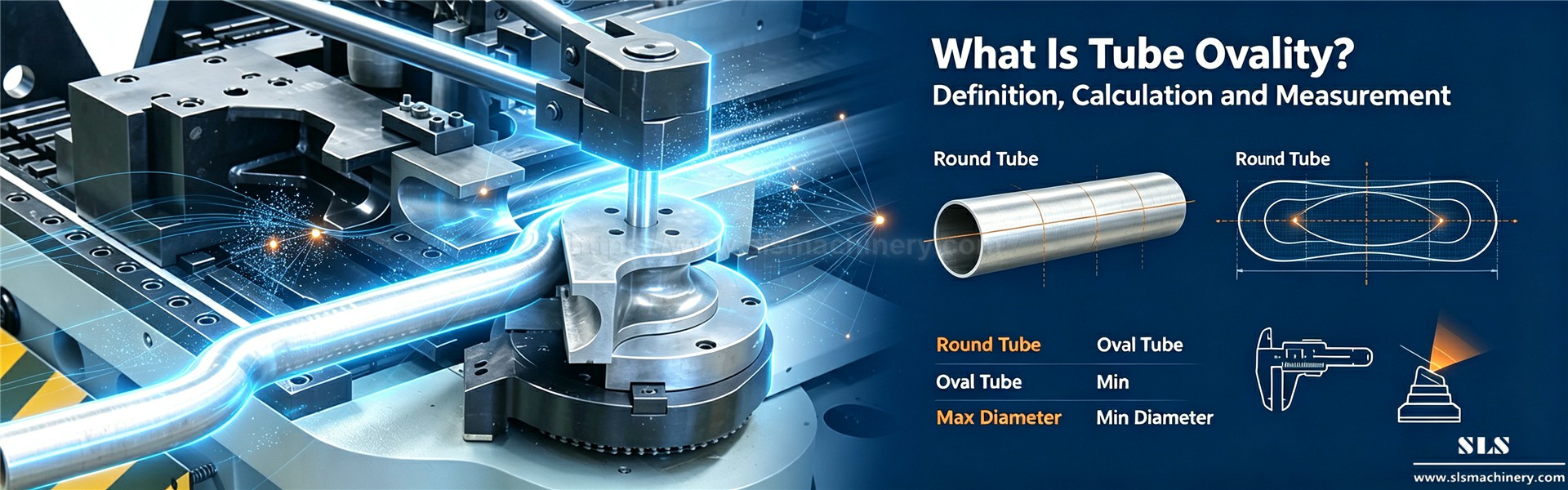

1.1 Définition de base de l'ovalité du tube
L'ovalité du tube fait référence à la déformation transversale d'un tube rond d'une forme circulaire standard à un état elliptique ou aplati après un traitement de pliage . Pendant le processus de formage de la cintreuse de tubes CNC , la paroi extérieure du tube est étirée tandis que la paroi intérieure est comprimée. Une répartition inégale des contraintes modifie le profil circulaire uniforme d'origine, ce qui entraîne un diamètre de tube incohérent et une section transversale déformée.
Q : L’ovalité du tube est-elle un phénomène de traitement normal ? R : Oui, une légère ovalité des tubes est un phénomène physique inévitable lors du pliage à froid des métaux. Cependant, une ovalité excessive au-delà des normes de tolérance industrielle invalidera directement les performances du tube. Le cœur de la production de cintrage de tubes de précision est de contrôler l’ovalité dans une plage qualifiée
1.2 Calcul de l’ovalité professionnelle et normes de tolérance de l’industrie
L'industrie adopte une formule de calcul unifiée pour l'ovalité des tubes : Ovalité (%) = (Diamètre extérieur maximum – Diamètre extérieur minimum) / Diamètre nominal × 100 % . Combinées aux normes internationales courantes telles que ASTM A513, ISO 1127 et EN 10305-1, les plages de tolérance pour différents scénarios d'application sont clairement définies :
Tubes mécaniques ordinaires : Ovalité admissible 5 % à 10 %
Tubes de fluide sous pression conventionnels : Ovalité admissible 3 % à 5 %
Cintrage de tubes aérospatiaux : contrôle strict de l'ovalité entre 1 % et 3 %
1.3 Outils de mesure courants de haute précision
Une détection précise est la condition préalable au contrôle de l'ovalité du cintrage des tubes . La fabrication moderne associe des outils de test diversifiés en fonction des besoins de précision de la production :
Pieds à coulisse et micromètres portatifs : rentables pour un échantillonnage rapide sur site, adaptés à l'inspection ordinaire de la production par lots
Jauges Go/No‑Go : fixations professionnelles personnalisées pour un jugement rapide de réussite/échec sur les lignes de production
Scanners laser et profilomètres optiques : Détection de haute précision sans contact, capturant des données de section complète en temps réel
Machines de mesure tridimensionnelles CMM : tests de précision au niveau du laboratoire, applicables à l'étalonnage de pièces de cintrage de tubes de haute précision
2. Impacts négatifs de l'ovalité excessive des tubes sur la production et l'équipement
La plupart des fabricants ignorent les légers écarts d’ovalité, mais les erreurs cumulatives déclencheront une série de problèmes de qualité et d’équipement, devenant ainsi un danger caché pour la production de masse.
Q : Quels défauts de production une ovalité excessive du tube entraînera-t-elle ? R : L’ovalité incontrôlée du tube entraîne directement quatre défauts de traitement du noyau :
Aplatissement et effondrement des tubes : particulièrement évident pour le cintrage de tubes à paroi mince , la section transversale de courbure s'effondre vers l'intérieur, réduisant ainsi l'épaisseur de la paroi du tube et la capacité de charge structurelle.
Froissement de la paroi intérieure : une compression excessive du rayon de courbure intérieur provoque des textures pliées, affectant la circulation du fluide et la précision de l'assemblage.
Fissuration de surface : la concentration de contraintes aux positions de déformation ovale provoque une fissuration de la paroi du tube, conduisant à la mise au rebut de la pièce.
Déviation de retour élastique instable : les tubes ovales produisent un rebond élastique irrégulier, rendant la compensation du retour élastique invalide et ne parvenant pas à atteindre les angles de flexion cibles.
Q : L'ovalité affectera-t-elle la durée de vie de l'équipement de pliage CNC ? R : Certainement. Les tubes ovales déformés provoquent une pression de contact inégale avec les outils de cintrage de tubes tels que les pinces, les matrices et les rouleaux presseurs pendant le traitement. Une contrainte partielle à long terme accélérera l'usure des outils, augmentera la fréquence de maintenance et les temps d'arrêt de l'équipement et réduira la durée de vie globale de la cintreuse de tubes CNC.
3. Facteurs fondamentaux à l’origine de l’ovalité des tubes (vérifié en atelier)
Combinée aux données techniques du secteur Google et aux cas de production réels de SLS Machinery, l'ovalité des tubes est principalement affectée par les caractéristiques des matériaux, les paramètres de pliage et la configuration des outils.
3.1 Propriétés des matériaux et différences dans les spécifications des tubes
Différents matériaux métalliques ont une ductilité et une rigidité distinctes, ce qui entraîne une résistance à l'ovalité différente. Les métaux mous tels que l'aluminium et le cuivre ont une bonne ductilité et une légère déformation ovale ; les alliages à haute résistance tels que l'acier inoxydable et l'Inconel ont une rigidité élevée, qui est plus sujette à l'ovalité sous contrainte de flexion.
De plus, l'épaisseur inégale de la paroi du tube et les contraintes internes résiduelles dans les matières premières sont les principales causes cachées de l'ovalité irrégulière du tube , qui ne peuvent pas être complètement éliminées par le seul ajustement des paramètres.
3.2 Paramètres de rayon de courbure et de vitesse de traitement
Le rayon de courbure est le facteur géométrique le plus critique affectant l'ovalité du tube . Plus le rayon de courbure est petit (en particulier la flexion serrée R ＜ 2D), plus la contrainte du tube est concentrée et plus la déformation ovale en section transversale est importante. Une flexion douce à grand rayon peut maintenir une meilleure circularité.
La vitesse de pliage joue également un rôle décisif. Une flexion excessivement rapide provoque une extrusion soudaine des contraintes sur la paroi du tube sans dispersion uniforme des contraintes, ce qui aggrave considérablement l'ovalité ; une flexion raisonnablement lente garantit une déformation stable du matériau et réduit efficacement la distorsion de la section transversale.
3.3 Erreurs de correspondance des outils et de réglage des paramètres CNC
Des outils mal adaptés et une programmation de pliage CNC déraisonnable sont les principales causes humaines de l'ovalité. Des tailles de matrices inégalées, une profondeur de pénétration du mandrin inappropriée et une pression de serrage déséquilibrée entraîneront un glissement du tube et des contraintes inégales pendant le traitement. Une pression de serrage trop forte écrase le tube, tandis qu'une pression trop faible conduit à un positionnement instable, aggravant la déformation ovale. correctement sélectionnés Des outils de cintrage de tubes sont essentiels pour une production stable.
4. Techniques pratiques de contrôle de l’ovalité pour les cintreuses de tubes CNC
Sur la base des meilleures pratiques de l'industrie et des avantages techniques des équipements SLS, nous résumons quatre ensembles de solutions efficaces et stables de contrôle de l'ovalité de cintrage de tubes , adaptées au cintrage de tubes à paroi mince , au cintrage serré à petit rayon et au traitement des tubes en alliage de haute précision.
4.1 Configuration de l'outillage de précision : optimisation du mandrin et de la matrice d'essuie-glace
L’outillage auxiliaire professionnel de cintrage de tubes est le moyen le plus efficace de supprimer l’ovalité. Équipé d'un mandrin multibilles assorti pour le support interne du tube, il peut soutenir entièrement la paroi interne du tube pendant le cintrage, empêcher l'effondrement et l'aplatissement de la section transversale, et est particulièrement adapté aux scénarios de cintrage de tubes à paroi mince et de cintrage à petit rayon.
Les matrices de racleur raisonnablement ajustées éliminent les plis de la paroi interne causés par la déformation par compression, stabilisent la répartition des contraintes de flexion et améliorent considérablement la cohérence de la circularité du tube pour un cintrage de précision du tube..
4.2 Réglage fin des paramètres CNC et optimisation des processus
Optimisez les paramètres de base tels que la pression de serrage, la vitesse de pliage et la vitesse d'avance en fonction du matériau et des spécifications du tube grâce à une programmation de pliage CNC précise . Adopter une flexion lente graduée pour les tubes en alliage à haute rigidité afin de garantir une libération uniforme des contraintes ; réglez un serrage à pression constante pour éviter la déformation de l'extrusion du tube ou le déplacement par glissement. Les paramètres standardisés d’optimisation du formage des tubes peuvent réduire l’ovalité de plus de 80 % dans la production de masse.
4.3 Criblage des matières premières et traitement préalable au cintrage
Criblez strictement les tubes bruts avec une épaisseur de paroi uniforme et des propriétés de matériau stables. Pour les tubes en alliage à haute résistance présentant des contraintes résiduelles, adoptez un recuit de pré-courbure et un traitement de soulagement des contraintes pour améliorer la ductilité du matériau et réduire la tendance à la déformation. L'inspection standard des matières premières peut éviter les défauts d'ovalité des tubes de lot provenant de la source.
4.4 Lubrification professionnelle et maintenance des outils
Les lubrifiants professionnels spécifiques au matériau réduisent la friction entre le tube et l'outillage de cintrage de tube , évitent la concentration de contraintes locales causée par une friction inégale et stabilisent la qualité du cintrage. Une inspection et un calibrage réguliers de l'usure des outils garantissent un effet stable à long terme de contrôle de l'ovalité de flexion des tubes .
5. Inspection de la qualité de la production complète et contrôle en boucle fermée
Le contrôle stable de l’ovalité du cintrage des tubes repose sur une inspection qualité standardisée de l’ensemble du processus plutôt que sur un ajustement unique des paramètres. La production de pliage intelligente et moderne adopte des mécanismes de détection à plusieurs étapes et de contrôle en boucle fermée en temps réel .
Effectuez un échantillonnage d'ovalité des matières premières avant le cintrage, une inspection ponctuelle en production et une inspection complète après production. Les unités avancées de cintreuse de tubes CNC peuvent être équipées de capteurs de balayage laser en temps réel pour surveiller les changements de section transversale des tubes de manière dynamique. Le système ajuste automatiquement les paramètres CNC tels que la position du mandrin et la pression de serrage en fonction des données d'écart d'ovalité, réalisant ainsi une correction d'erreur intelligente et évitant les erreurs de réglage manuel.
L'enregistrement des données de contrôle statistique des processus (SPC) suit les tendances de fluctuation de l'ovalité, aidant ainsi les fabricants à mettre en place des processus de production standardisés et à réduire les coûts des rebuts de production.
6. Scénarios d’application industrielle clés pour un contrôle strict de l’ovalité
Les normes de tolérance d’ovalité varient considérablement selon les secteurs. Les domaines du cintrage de tubes aérospatiaux et de la fabrication de précision automobile ont des exigences extrêmement strictes en matière de circularité des tubes, et une ovalité non qualifiée des tubes entraînera de graves risques de sécurité et des pertes économiques.
Cintrage de tubes aérospatiaux : les tubes de canalisations hydrauliques et de carburant nécessitent une circularité ultra élevée pour éviter les fuites de canalisations et les défaillances structurelles, directement liées à la sécurité des vols.
Traitement des tubes automobiles : les tubes du châssis, de l'échappement et de la cage de sécurité affectent la précision de l'assemblage et la stabilité structurelle du véhicule.
Industrie médicale et pétrolière : les tubes de distribution de fluides et de pipelines haute pression nécessitent une section transversale stable pour garantir la sécurité opérationnelle
De nombreux cas industriels confirment que le contrôle standardisé de l'ovalité du cintrage des tubes peut réduire le taux de reprise des pièces de plus de 70 % et améliorer efficacement l'efficacité de la production et le taux de qualification des produits pour le cintrage de tubes de précision..
7. Tendances technologiques futures du contrôle intelligent de l’ovalité
Avec la mise à niveau de la fabrication intelligente, le contrôle de l’ovalité du cintrage des tubes évolue vers la prédiction de l’IA et l’ajustement automatique en boucle fermée. La nouvelle génération d' équipements de cintreuses de tubes CNC intelligents représentée par SLS Machinery intègre l'analyse Big Data par IA, la numérisation 3D en temps réel et la technologie d'interconnexion de données IoT.
Le système peut apprendre indépendamment les règles de changement d'ovalité de différents matériaux et spécifications, prédire les tendances de déformation à l'avance et optimiser automatiquement les paramètres de programmation de pliage CNC . Il réalise un contrôle intelligent sans pilote via un contrôle en boucle fermée en temps réel , éliminant complètement la dépendance à l'égard de l'expérience manuelle et répondant aux exigences de précision plus élevées de la future fabrication haut de gamme telle que le cintrage de tubes aérospatiaux..
Conclusion
L'ovalité des tubes est un phénomène physique inévitable dans le traitement des machines à cintrer les tubes CNC , mais elle peut être contrôlée avec précision dans les limites de tolérances industrielles qualifiées grâce au réglage des paramètres scientifiques, à la correspondance des outils de cintrage de tubes professionnels , à l'inspection de qualité standardisée et à l'ajustement intelligent du système. excessive des tubes L'ovalité est la principale cause des défauts des pièces, de l'usure des équipements et de l'augmentation des coûts de production, ce qui constitue un maillon de qualité clé sur lequel les usines de cintrage de tubes de précision doivent se concentrer.
En tant que fournisseur professionnel d'équipements de pliage de haute précision, SLS Machinery se concentre sur la résolution de divers problèmes de pliage de précision tels que l'ovalité des tubes et le retour élastique. Notre série de intelligentes cintreuses de tubes CNC est équipée de systèmes d'outillage professionnels anti-ovalité, de dispositifs de détection laser en temps réel et de fonctions de réglage adaptatif des paramètres IA, qui peuvent contrôler de manière stable l'ovalité des tubes dans les tolérances standard internationales. Nous fournissons des solutions de cintrage globales efficaces, à faible rebut et de haute précision pour les clients mondiaux des secteurs du cintrage de tubes aérospatiaux , de l'automobile, du médical et de la fabrication mécanique.
FAQ
Q : Qu'est-ce que l'ovalité d'un tube et comment affecte-t-elle les performances d'une cintreuse de tubes CNC ?
R : L'ovalité d'un tube est la déformation de la section transversale d'un tube d'un cercle parfait à une forme ovale. Dans une cintreuse de tubes CNC , cette distorsion peut provoquer des courbures imprécises, des forces inégales et des défauts tels qu'un aplatissement ou un froissement, réduisant ainsi la qualité du produit et l'efficacité de la machine.
Q : Comment une cintreuse de tubes CNC peut-elle minimiser l’ovalité du tube pendant le cintrage ?
R : En optimisant les paramètres tels que la pression de serrage, la vitesse de pliage et la vitesse d'avance via la programmation de pliage CNC , et en utilisant des outils de pliage de tubes spécialisés tels que des mandrins et des matrices d'essuie-glace, une cintreuse de tubes CNC peut réduire efficacement l'ovalité du tube et maintenir l'intégrité de la forme du tube, en particulier pour le cintrage de tubes à paroi mince..
Q : Pourquoi le contrôle de l'ovalité des tubes est-il important dans les industries utilisant des cintreuses de tubes CNC ?
R : Les industries telles que le cintrage de tubes aérospatial et automobile nécessitent un contrôle strict de l’ovalité de cintrage des tubes pour garantir la sécurité, un ajustement approprié et une durabilité. Les unités de cintreuse de tubes CNC contribuent à répondre à ces normes en produisant des résultats de cintrage de tubes de précision , cohérents et sans défauts .
Q : Comment la surveillance de l'ovalité en temps réel améliore-t-elle les opérations de cintreuse de tubes CNC ?
R : Les systèmes de contrôle en boucle fermée en temps réel intégrés à une cintreuse de tubes CNC détectent instantanément l'ovalité des tubes , permettant des ajustements automatiques des paramètres de cintrage, réduisant ainsi les défauts, les rebuts et l'usure de la machine.
Q : Quelles sont les méthodes courantes pour mesurer l’ovalité des tubes avant d’utiliser une cintreuse de tubes CNC ?
R : Des outils tels que des pieds à coulisse, des scanners laser et des machines à mesurer tridimensionnelles (MMT) mesurent avec précision l'ovalité des tubes , garantissant que les tubes respectent les tolérances avant d'être pliés avec une cintreuse de tubes CNC..
