Le guide ultime du cintrage de profilés en aluminium : solutions CNC de précision pour les extrusions complexes

Introduction : Pourquoi le pliage de l'aluminium exige plus qu'une simple machine

Le cintrage par extrusion d'aluminium n'est plus une simple opération de formage : c'est une discipline d'ingénierie de précision qui a un impact direct sur l'esthétique du produit, son intégrité structurelle et l'efficacité de la fabrication. Des profilés d'éclairage LED élégants aux composants structurels de murs-rideaux, l'aluminium courbé est omniprésent dans le design moderne.

Mais pour réaliser des cintrages impeccables sur des profilés complexes, à parois minces ou asymétriques, il faut bien plus que de l'équipement. Cela nécessite une approche intégrée combinant la science des matériaux, l’ingénierie des procédés et un contrôle CNC avancé. Chez SLS Machinery , nous avons passé des années à maîtriser cette discipline, en proposant des solutions de pliage avec une précision de positionnement répétée de ≤0,01 mm..

Les trois piliers du cintrage de précision de l’aluminium

Selon l'expérience de notre équipe d'ingénierie en recherche et développement, trois facteurs critiques déterminent le succès du pliage :

1. Précision de courbure : résoudre le défi du retour élastique

Le retour élastique – la tendance naturelle du matériau à revenir partiellement à sa forme originale après pliage – est le principal obstacle à la précision de la courbure. Les systèmes CNC avancés résolvent ce problème grâce à des algorithmes de compensation numérique. Le processus est simple :

• Saisissez le rayon mesuré réel

• Le système CNC calcule le coefficient de compensation

• La production commence avec des paramètres pré-calibrés

La recherche montre qu'une compensation optimisée du retour élastique peut réduire l'écart dimensionnel de plus de 60 % par rapport aux méthodes traditionnelles.

2. Répétabilité : cohérence entre les cycles de production

Pour les applications de production de masse, des milliers de pièces doivent rester identiques mois après mois. Les systèmes servomoteurs entièrement électriques atteignent une précision de positionnement répétée de ≤0,01 mm , un niveau que les systèmes hydrauliques ne peuvent pas maintenir en raison des changements de viscosité induits par la température.

Cette précision garantit :

• Pièces interchangeables lot à lot

• Taux de rebut réduits

• Performances constantes de la chaîne de montage

•


3. Déviation transversale : prévenir la déformation sous contrainte

Lorsque les profilés en aluminium se plient, la compression se produit sur le rayon intérieur tandis que la tension agit sur le rayon extérieur. Cette répartition des contraintes peut provoquer une distorsion transversale, particulièrement problématique pour les profils asymétriques tels que les extrusions LED à canal en U.

La prévention nécessite :

• Outils de support interne personnalisés conçus pour des profils spécifiques

• Séquences de pliage optimisées

• Sélection appropriée de l'état du matériau (T4 pour les rayons serrés, T5/T6 pour les applications structurelles)

Questions de matériaux : alliages d'aluminium et traitement thermique

Les performances de flexion des profilés en aluminium dépendent de manière significative de la composition de l'alliage et de l'état de trempe :

États de traitement thermique :

• T4 : Solution traitée thermiquement et vieillie naturellement – ​​idéale pour le pliage à rayon serré, le vieillissement après pliage restaure la résistance

• T5 : refroidi après extrusion et vieilli artificiellement ; convient aux applications à plus grand rayon

• T6 : Solution traitée et vieillie artificiellement – ​​résistance maximale, nécessite des paramètres de flexion minutieux

Solutions de pliage spécifiques aux applications

Pliage de profils d'éclairage LED

Les profils en U asymétriques à paroi mince présentent des défis uniques. Les forces de torsion générées lors de la flexion provoquent souvent une torsion des jambes latérales vers la ligne médiane.

Solutions :

• Utilisez une trempe T4 avec un vieillissement artificiel après courbure

• Ajouter des structures de connexion temporaires pour plus de stabilité

• Application de force contrôlée par CNC pour gérer la torsion

Cintrage de murs-rideaux et de cadres de fenêtres

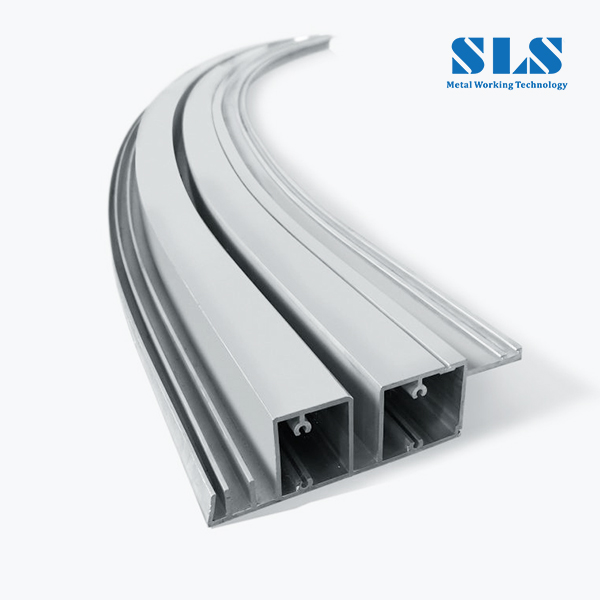

Les profilés multi-chambres avec finitions anodisées ou thermolaquées nécessitent un soin exceptionnel pour éviter les dommages de surface et l'effondrement transversal.

Méthode recommandée : La flexion par étirement avec une tension contrôlée gère efficacement le retour élastique tout en préservant l’intégrité de la surface et en prévenant les rides.

Pliage de composants automobiles

Les courbes tridimensionnelles complexes des rails de toit, des pare-chocs et des garnitures nécessitent des techniques de formage avancées. Le formage par étirement fournit les surfaces lisses et sans plis nécessaires aux applications extérieures.

Le processus de pliage en 7 étapes

1. Inspection des matériaux entrants  – Vérifiez les dimensions, la rectitude et la qualité de la surface

2. Fraisage — Préparer les extrémités du profil pour les intersections complexes

3. Étalonnage avant pliage — Phase critique où les coefficients de compensation CNC sont établis

4. Découpage  – Vérifiez la planéité et les angles par rapport aux spécifications

5. Inspection avant pliage — Confirmez les paramètres avant la production en série

6. Production de masse – Exécuter avec une qualité constante et reproductible

7. Inspection finale — Vérifier par rapport aux dessins techniques

Pourquoi les machines SLS ?

• Ingénierie de précision : servomoteur complet avec une précision de positionnement répétée ≤ 0,01 mm

• Springback Solutions : Processus de compensation en deux étapes pour une configuration rapide

• Conception d'outils gratuits : outils de support interne personnalisés pour les profils complexes

• Confiance de l'industrie : solutions déployées chez Fuyao Glass, BYD, Chery et d'autres leaders de l'industrie

Conclusion

Le cintrage de profilés en aluminium est une discipline de précision qui combine la science des matériaux, l'ingénierie des procédés et le contrôle CNC avancé. En comprenant l'interaction entre la sélection des alliages, le traitement thermique et la méthodologie de pliage, les fabricants peuvent obtenir des résultats supérieurs dans diverses applications.

Prêt à relever vos défis de pliage de l'aluminium ? Contactez SLS Machinery pour une consultation d’experts et des solutions personnalisées.
