Introduction
Dans la fabrication de cintrage de tubes CNC , la plupart des défauts de cintrage, notamment le froissement du tube, l'aplatissement de la section transversale, la fissuration du tube et l'ovalité excessive, ne sont pas causés par des erreurs de précision de la cintreuse de tubes CNC , mais par une correspondance incorrecte des dimensions du tube. Le diamètre extérieur (OD), le diamètre intérieur (ID) et l'épaisseur de la paroi du tube sont les trois paramètres de base essentiels qui déterminent l'effet de cintrage, l'adaptation des outils, le réglage des paramètres de pliage et les performances du service du produit fini.
SLS Machinery , un fabricant professionnel de cintreuses de tubes CNC de haute précision , résume l'expérience pratique industrielle et les données techniques de l'industrie Google. Cet article explique systématiquement les définitions, les formules de calcul, les différences fonctionnelles et les principes d'application du pliage du diamètre extérieur, du diamètre intérieur et de l'épaisseur de paroi du tube. Il résout les problèmes de production courants tels que la sélection déraisonnable des tubes, l'inadéquation des outils et la qualité de cintrage instable, aidant ainsi les fabricants à réaliser une production de cintrage de tubes de haute précision et sans défaut.
1. Définition de base et mesure industrielle du diamètre extérieur du tube
1.1 Qu'est-ce que le diamètre extérieur (OD) du tube ?
Le diamètre extérieur du tube (OD) fait référence à la largeur de section transversale externe maximale d'un tube métallique, mesurée d'une paroi extérieure à la paroi extérieure opposée. En tant que norme de dimensionnement la plus intuitive et la plus prioritaire pour l'appariement des outils de cintrage de tubes , le diamètre extérieur est fixé quels que soient les changements d'épaisseur de paroi et est largement utilisé pour la classification des modèles de tubes et l'étalonnage des paramètres de la machine dans le traitement des tubes industriels.

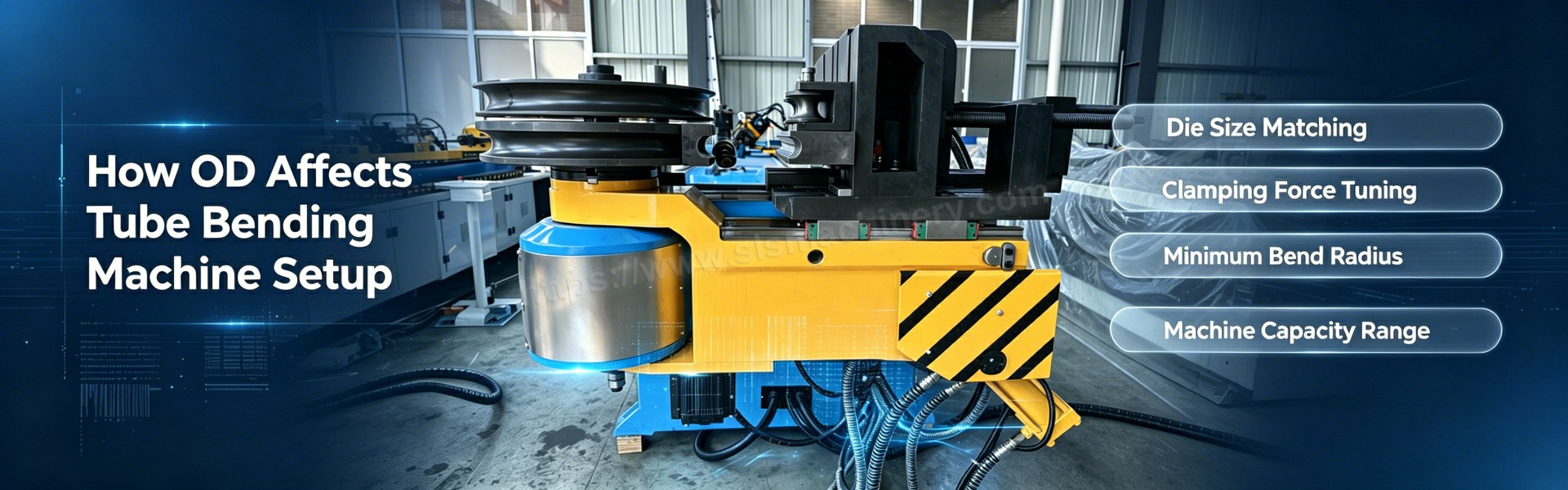

1.2 Fonctions principales de l'OD dans le cintrage de tubes CNC
Le diamètre extérieur est la base principale pour la sélection des matrices de cintrage, des pinces et des matrices de pression des cintreuses automatiques de tubes . Différents diamètres extérieurs de tubes correspondent à des tailles d'outillage et des seuils d'effort de flexion exclusifs :
Les grands tubes de diamètre extérieur nécessitent un outillage de pliage robuste et un couple de flexion hydraulique plus élevé, avec un rayon de courbure minimum plus grand pour éviter l'effondrement du tube.
Les petits tubes OD s'adaptent aux outils compacts et au cintrage à basse pression, adaptés au cintrage de précision à petit rayon
Un diamètre extérieur et un outillage incompatibles entraîneront directement un glissement du tube, une indentation de surface, une déviation d'angle et des produits défectueux par lots, ce qui est le principal facteur affectant la cohérence du cintrage de précision du tube .
1.3 Méthodes professionnelles de détection de DO
Dans la production de masse, les opérateurs utilisent des pieds à coulisse numériques, des micromètres et des jauges go-no-go pour un échantillonnage rapide de la DO. Une mesure circonférentielle multipoint est nécessaire pour détecter l’ovalité du tube et garantir que la rondeur du tube répond aux normes de courbure avant le traitement.
2. Diamètre intérieur du tube (ID) : dimension fonctionnelle pour une application post-cintrage
2.1 Définition et calcul de l'ID du tube
Le diamètre intérieur du tube (ID) représente la taille de l'alésage intérieur creux du tube, déterminant l'espace d'écoulement interne et le dégagement du câblage. Différent de l'OD (dimension de formage externe), l'ID se concentre sur les performances fonctionnelles pratiques des tubes cintrés finis. La formule de calcul industrielle standard est la suivante : ID = OD – 2 × épaisseur de paroi.
2.2 Comment l'ID affecte la qualité du pliage et l'application industrielle
La contrainte de flexion provoquera une légère déformation de la paroi interne du tube. Les tubes à paroi mince de petit diamètre intérieur sont sujets au plissement interne et au rétrécissement de l'alésage lors du pliage, ce qui réduit l'efficacité de l'écoulement du fluide et affecte la sécurité du pipeline. Par conséquent, la tolérance ID doit être strictement contrôlée pour les canalisations hydrauliques, les systèmes pneumatiques et les tubes de conduits électriques.
Un diamètre intérieur stable après pliage est la norme de base pour les canalisations industrielles qualifiées, déterminant directement la résistance à la pression, la stabilité du débit et la durée de vie des systèmes de transmission de fluides.
3. Épaisseur de paroi de tube : facteur clé de flexibilité et de résistance structurelle
3.1 Définition et mesure précise
L'épaisseur de la paroi du tube est la distance verticale entre la paroi extérieure du tube et la paroi intérieure, qui détermine la rigidité, la ductilité et la résistance à la pression du tube métallique. C'est la variable la plus critique pour ajuster les paramètres de pliage CNC ..
En plus du calcul de la formule (épaisseur de paroi = (OD-ID)/2), les jauges d'épaisseur à ultrasons sont largement utilisées pour les tests non destructifs de tubes de forme spéciale et de tubes pliés finis afin de garantir une épaisseur de paroi uniforme et d'éviter la concentration de contraintes locales.
3.2 Caractéristiques de flexion des tubes à paroi épaisse et à paroi mince
Tube à paroi épaisse : résistance structurelle élevée, pas facile à effondrer, mais nécessite une force de flexion élevée et un processus de formage à faible vitesse pour empêcher la fissuration par traction de la paroi extérieure, adapté aux structures mécaniques robustes et aux pipelines à haute pression
Tube à paroi mince : bonne ductilité et courbures complexes faciles à former, mais sujettes au froissement et à l'aplatissement ; doit être équipé d' un support interne de mandrin de cintrage de tube pour contrôler l'ovalité
3.3 Ajustement des paramètres en fonction de l'épaisseur de la paroi
Les cintreuses de tubes intelligentes professionnelles doivent ajuster dynamiquement la pression de serrage, la vitesse de pliage et la vitesse d'avance en fonction de l'épaisseur de la paroi. Une correspondance raisonnable des paramètres peut résoudre efficacement les défauts courants tels que l’amincissement des parois, la distorsion des tubes et l’écart de rebond lors du processus de pliage.
4. Relation logique entre OD, ID et épaisseur de paroi
Les trois dimensions forment une relation de contrainte géométrique fixe : OD détermine les spécifications globales du tube, l'épaisseur de paroi contrôle la résistance structurelle et la difficulté de flexion, et ID définit enfin l'espace d'application fonctionnel. Une correspondance dimensionnelle déraisonnable entraînera des effets de flexion contradictoires :
Grand diamètre extérieur + paroi fine : facile à plier mais risque élevé d'effondrement de la section transversale
Petit diamètre extérieur + paroi épaisse : haute résistance mais difficile à former, facile à fissurer lors d'une flexion à rayon serré
Collocation dimensionnelle équilibrée : réalise une intégration parfaite de la formabilité en flexion et de la stabilité structurelle
Conformément aux normes internationales telles que ASTM et EN, les fabricants professionnels optimiseront la sélection des dimensions des tubes en fonction du rayon de courbure et de la technologie de traitement pour garantir un cintrage zéro défaut.
5. Normes de correspondance des dimensions des tubes pour les équipements de pliage CNC
Chaque modèle de cintreuse de tubes CNC a une plage de traitement OD fixe et une tolérance d'épaisseur de paroi. Le dépassement de la plage de charge de l'équipement entraînera une usure de l'outil, une surcharge du moteur et une précision de pliage réduite. Avant la production en série, les opérateurs doivent vérifier les spécifications des tubes, faire correspondre les outillages professionnels et formuler des processus de pliage ciblés en fonction des caractéristiques des matériaux (acier doux, acier inoxydable, alliage d'aluminium).
Pour les applications légères telles que les meubles et les mains courantes, les petits tubes à paroi mince de diamètre extérieur sont préférés ; pour les châssis automobiles, les pipelines aérospatiaux et les équipements hydrauliques, des tubes à paroi épaisse de moyen et grand diamètre avec des performances structurelles stables sont nécessaires.
6. Détection dimensionnelle de haute précision et conseils de contrôle qualité du pliage
Une détection précise des dimensions est la condition préalable à une qualité de pliage stable. Les processus de détection industriels standardisés comprennent l'échantillonnage des matières premières avant le pliage, l'inspection sur machine pendant le traitement et l'inspection complète après le formage. La mesure multi-angles et multipoints évite efficacement les défauts de lot causés par l’ovalité du tube et l’écart d’épaisseur de paroi.
En coopérant avec des systèmes de détection intelligents, modernes à contrôle en boucle fermée les cintreuses de tubes peuvent réaliser une surveillance en temps réel des changements dimensionnels des tubes et une compensation automatique des paramètres, améliorant ainsi considérablement le taux de qualification de la production.
Conclusion
Le diamètre extérieur, le diamètre intérieur et l'épaisseur de paroi du tube sont les trois pierres angulaires de la conception et du contrôle qualité du processus Maîtriser la définition, la différence et la logique de correspondance des trois dimensions peut fondamentalement résoudre les défauts de pliage courants, améliorer la précision du traitement et réduire les coûts de production. de pliage de tubes CNC .
En tant que fournisseur fiable d'équipements de pliage de haute précision, SLS Machinery se concentre sur l'optimisation de la correspondance dimensionnelle et l'itération des processus de divers tubes métalliques. Notre série de intelligentes cintreuses de tubes CNC prend en charge l'adaptation automatique des paramètres pour différents tubes de diamètre extérieur, de diamètre intérieur et d'épaisseur de paroi, équipées d'un outillage professionnel anti-ovalité et de systèmes de détection en temps réel. Nous fournissons des solutions de pliage de précision uniques pour les secteurs de l’automobile, de l’aérospatiale, du médical, de la fabrication mécanique et de l’ingénierie des pipelines.
FAQ
Q1 : Quelles sont les principales différences entre le diamètre extérieur, le diamètre intérieur et l'épaisseur de paroi du tube dans le pliage CNC ?
A1 : OD est la dimension de formage externe pour l'adaptation des outils ; L'ID est la dimension fonctionnelle interne des scénarios d'application ; l'épaisseur de la paroi détermine la capacité de pliage et la résistance structurelle du tube. Les trois décident conjointement du processus de pliage et de la qualité du produit fini.
Q2 : Pourquoi le diamètre extérieur du tube détermine-t-il la sélection des outils de la machine à cintrer les tubes ?
A2 : La taille de la matrice et du collier de serrage de la cintreuse de tubes CNC est personnalisée en fonction du diamètre extérieur du tube. Une correspondance précise du diamètre extérieur garantit un serrage stable et une contrainte uniforme, évitant ainsi la déformation du tube et les erreurs de traitement.
Q3 : Comment l’épaisseur de paroi affecte-t-elle l’effet de flexion du tube ?
A3 : Les parois épaisses améliorent la résistance du tube mais nécessitent une force de flexion plus élevée ; les parois minces sont faciles à former mais sujettes au froissement et à l'effondrement. L'ajustement de la vitesse et de la pression de pliage en fonction de l'épaisseur de la paroi est la clé d'un pliage précis.
Q4 : Comment calculer et détecter avec précision l’ID du tube ?
A4 : L'ID peut être calculé par la formule ID=OD-2×épaisseur de paroi et vérifié par des étriers internes ou des jauges d'alésage pour garantir que le jeu interne répond aux exigences d'application après pliage.
Q5 : Une cintreuse de tubes CNC peut-elle traiter des tubes de différentes dimensions ?
R5 : Oui. professionnelle La machine à cintrer les tubes CNC intelligente et peut changer de paramètres et remplacer les outils correspondants pour s'adapter aux différentes spécifications de diamètre extérieur et d'épaisseur de paroi des tubes, réalisant ainsi une production flexible dans plusieurs scénarios.
