Avez-vous déjà remarqué des bords rugueux et irréguliers après avoir coupé des tubes métalliques ? Les bavures sont plus qu'un désagrément esthétique : elles créent des risques pour la sécurité, compliquent l'assemblage en aval et ajoutent des travaux de finition secondaires coûteux. Les causes profondes des bavures de coupe de tubes résident dans le comportement du matériau, les paramètres de coupe, l’état de l’outil et la configuration de la machine. Ce guide explique pourquoi des bavures se forment sur les machines de découpe de tubes de type scie – de la machine de découpe de tubes manuelle à la machine de découpe de tubes semi-automatique et à la machine de découpe de tubes entièrement automatique – et comment les contrôler pour des coupes plus propres et plus sûres.
Chez SLS Machinery, nos machines de découpe de tubes CNC et nos systèmes de découpe de tubes à scie circulaire à froid sont conçus autour de principes de coupe sans bavures : cadres de machine rigides, serrage hydraulique de précision et outils de lame de scie HSS adaptés . Des lignes d'échappement automobiles aux meubles en acier et à la fabrication de systèmes CVC, nos machines offrent des coupes lisses et carrées avec une zone affectée par la chaleur minimale et sans élimination de bavure secondaire. Ce guide présente les causes, les types, les méthodes de prévention et les étapes de dépannage afin que vous puissiez tirer le meilleur parti de vos opérations de coupe de tubes.
Lorsqu'un tube est coupé, le métal à la sortie peut subir une déformation plastique. Au lieu de se séparer proprement, le matériau s’étire ou se plie vers l’extérieur, formant des bavures. Cela se produit parce que la force de coupe pousse le métal plutôt que de le trancher proprement. Les tubes à parois minces ou à structures flexibles sont particulièrement sujets à ce problème, car ils ne résistent pas bien à la pression de coupe. Le résultat est un bord surélevé ou un rabat qui dépasse de la surface coupée. Lors d'un processus de coupe de tubes par scie à froid avec une lame de scie HSS tranchante , la faible vitesse de coupe et l'action des dents de type fraisage minimisent l'écoulement du plastique, c'est pourquoi le sciage à froid est la norme industrielle pour le travail des tubes sensibles aux bavures.
La coupe génère de la chaleur. Si cette chaleur est trop élevée ou concentrée, elle peut ramollir ou faire fondre partiellement le métal à proximité de la coupe. Cette zone ramollie perd de sa résistance, ce qui fait que le matériau coule ou colle au lieu de se briser proprement. La surchauffe provoque également une oxydation ou une décoloration, ce qui affaiblit davantage le bord. Lorsque le métal refroidit, il se solidifie avec des bords rugueux et inégaux : des bavures. Contrairement au sciage par friction à chaud, une scie circulaire à froid enlève le matériau par fraisage à faible vitesse de lame, gardant la pièce froide et empêchant la zone affectée par la chaleur qui produit des bavures fondues. Un contrôle adéquat de la chaleur – grâce à une utilisation correcte de la vitesse, de l’alimentation et du liquide de refroidissement – est essentiel pour éviter ce problème.
Si l'outil de coupe n'est pas correctement engagé ou si les paramètres de coupe sont erronés, des bavures se forment facilement. Par exemple, une coupe trop lente peut provoquer une accumulation excessive de chaleur, tandis qu'une coupe trop rapide peut ne pas couper complètement le métal, laissant des bords rugueux. Des vitesses d'avance ou une profondeur de coupe incorrectes entraînent également un glissement ou un broutage de l'outil, poussant le matériau au lieu de le couper proprement. Sur les machines contrôlées par CNC, l'optimisation des paramètres de coupe (adaptation de la vitesse de la lame, de l'avance et de la force de serrage au diamètre du tube et à l'épaisseur de la paroi) constitue la première ligne de défense contre la formation de bavures.
Une lame émoussée ou usée augmente la friction et la résistance à la coupe. Il ne peut pas couper le matériau du tube en douceur, donc il déchire ou déforme le bord. Cette usure augmente également la température de coupe, augmentant ainsi les dommages thermiques. Les lames tranchantes réduisent les bavures en effectuant des coupes nettes avec moins de force et de chaleur. Une inspection régulière du tranchant de la lame de scie et un remplacement rapide sont essentiels pour maintenir la qualité de coupe. Les lames HSS haut de gamme avec revêtements PVD ou TiN prolongent considérablement la durée de vie lors des coupes à grand volume.
Si le tube n'est pas fermement serré ou est instable pendant la coupe, il peut bouger ou vibrer. Cette instabilité provoque une pression de coupe et un engagement de l'outil inégaux, conduisant à des bords irréguliers et à des bavures. Les tubes à paroi mince ou longs sont particulièrement vulnérables à la flexion ou au déplacement. Les systèmes de serrage hydrauliques des machines automatiques maintiennent le tube de manière rigide tout au long de la coupe, tandis que les rouleaux de support empêchent l'affaissement des pièces longues — tous deux sont essentiels pour une coupe de tube sans bavures . Sur les machines manuelles, l'opérateur doit appliquer manuellement une force de serrage constante, ce qui explique en partie pourquoi le contrôle des bavures est plus difficile à répéter.
Astuce : Inspectez régulièrement le tranchant de la lame et maintenez une vitesse de coupe appropriée pour minimiser la déformation plastique et l"accumulation de chaleur qui provoquent des bavures après la coupe du tube.

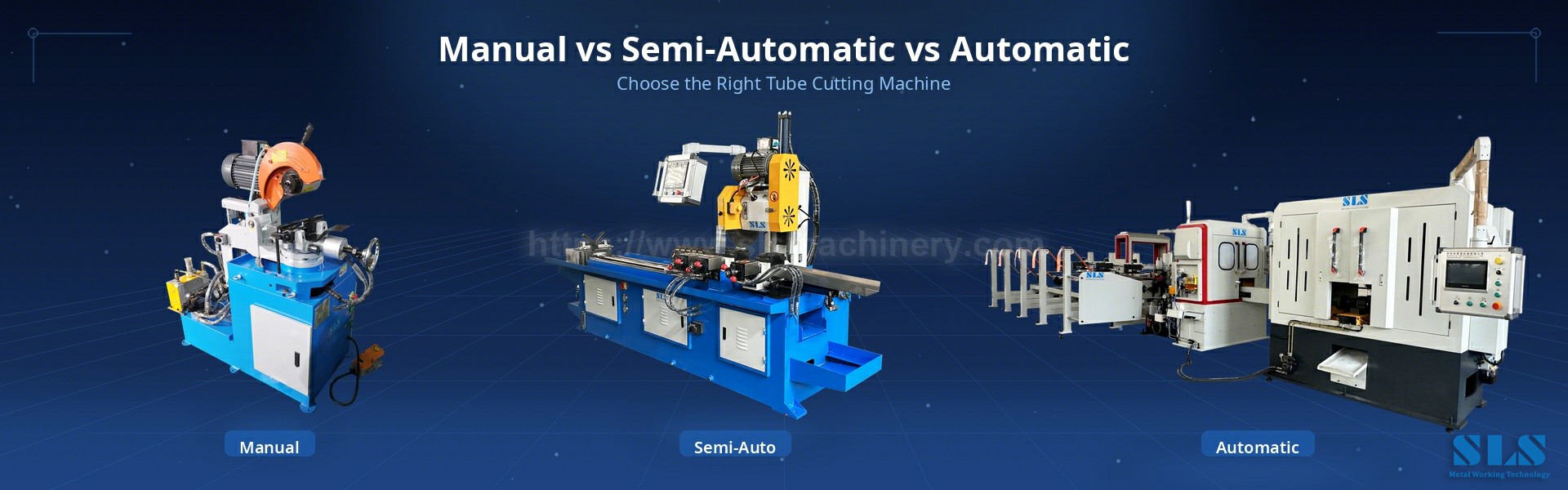

Le type de machine de découpe de tubes que vous choisissez affecte directement le contrôle des bavures, la productivité et les coûts. Les machines de découpe de tubes à scie se répartissent en trois catégories principales : manuelles, semi-automatiques et entièrement automatiques. Comprendre leurs différences vous aide à sélectionner l"équipement adapté à vos besoins de production.
Une machine de découpe de tube manuelle nécessite que l'opérateur alimente le tube, serre la pièce et abaisse la lame de scie à la main. La vitesse de coupe, la pression d'alimentation et l'application du liquide de refroidissement dépendent toutes des compétences et de la régularité de l'opérateur.
· Avantages : Coût initial le plus bas ; construction simple et entretien facile ; flexibilité maximale pour les petits lots et les changements de taille fréquents ; aucune compétence en programmation requise
· Inconvénients : La taille des bavures varie selon la technique de l"opérateur ; vitesse de production lente ; travail physique plus élevé; difficile de maintenir une force de serrage constante, ce qui augmente le risque de mouvement du tube et de formation de bavures
· Idéal pour : petits ateliers, travaux de maintenance, séries de prototypes et découpe occasionnelle de tailles variées
L"avance et la pince étant contrôlées manuellement, les machines manuelles ont tendance à produire des résultats de bavure plus variables : un opérateur qualifié peut couper proprement, mais la répétabilité entre les équipes est difficile à maintenir.
Une machine de découpe de tubes semi-automatique automatise une partie du cycle – généralement le serrage, la descente de la lame ou l'arrêt de longueur – pendant que l'opérateur charge toujours le tube et déclenche le cycle. Cela supprime les deux actions humaines les plus variables : la force de serrage et l’avance de la lame.
· Avantages : Force de serrage et de coupe plus constante que celle des machines manuelles, réduisant ainsi la variation des bavures ; rendement plus élevé avec un seul opérateur ; le serrage hydraulique ou pneumatique empêche le mouvement du tube ; les butées de longueur améliorent la précision de la position de coupe ; coût modéré
· Inconvénients : L"opérateur gère toujours le chargement et le déchargement, le temps de cycle est donc limité par la vitesse humaine ; moins flexible pour les programmes complexes de plusieurs longueurs que la CNC complète ; le changement de lot prend encore du temps
· Idéal pour : production en volume moyen de tubes de tailles standard, ateliers qui ont besoin d"une qualité constante sans investissement complet en automatisation
Les machines semi-automatiques sont le choix le plus courant pour les petits et moyens fabricants qui abandonnent la découpe manuelle. Avec un serrage automatique et une avance constante de la lame, ils produisent déjà beaucoup moins de bavures que le fonctionnement manuel.
Une machine automatique de découpe de tubes (et sa variante CNC, la machine de découpe de tubes CNC ) gère l'ensemble du cycle sans intervention de l'opérateur : alimentation automatique à partir d'un paquet ou d'un magasin, positionnement en longueur asservi, serrage automatique, descente de lame, découpe et déchargement des pièces. Tous les paramètres — vitesse de la lame, vitesse d'avance, pression de serrage, débit du liquide de refroidissement — sont programmés et répétables aux mêmes valeurs à chaque cycle.
· Avantages : Consistance sans bavure la plus élevée car chaque paramètre est contrôlé par programme et identique à chaque coupe ; productivité très élevée avec un seul opérateur gérant plusieurs machines ; l"alimentation servo et le serrage hydraulique minimisent la déformation plastique ; changements de longueur et d"angle programmables en quelques secondes ; intégration avec des lignes automatisées pour la fabrication de gros volumes
· Inconvénients : investissement initial le plus élevé ; nécessite des compétences en programmation et une formation d"opérateur ; maintenance plus complexe (systèmes hydrauliques, servo et PLC) ; moins économique pour les très petits lots
· Idéal pour : la production en grand volume telle que les lignes d"échappement automobiles, les cadres de meubles en acier, les composants CVC et la fabrication de tubes de masse
Sur les machines automatiques, la découpe de tubes sans bavure devient une capacité de machine plutôt qu'une compétence d'opérateur. Les paramètres programmés, le serrage synchronisé et l'avance contrôlée de la lame produisent les coupes les plus nettes et les plus reproductibles des trois types.
Le même tube, la même lame et le même matériau produiront des résultats de bavure différents sur différents types de machines :
· Manuel : Fraises variables selon la technique de l"opérateur ; risque le plus élevé de mouvement du tube et de vibration pendant la coupe
· Semi-automatique : un serrage constant supprime le mouvement du tube ; la variation des bavures provient principalement de l"état de la lame et de la sélection de la vitesse
· Automatique/CNC : paramètres entièrement répétables ; le contrôle des bavures est principalement limité par le tranchant de la lame et la programmation correcte des paramètres
Lors de la sélection d"une machine, adaptez le niveau d"automatisation à la taille de vos lots, à vos exigences de qualité et à votre budget. De nombreux fabricants commencent avec une machine semi-automatique et passent à une machine automatique ou CNC à mesure que les volumes augmentent.
Lorsque vous travaillez avec des machines de découpe de tubes , vous rencontrerez plusieurs types de bavures. Connaître chacun permet de diagnostiquer les problèmes et de choisir la bonne solution. Voici les bavures les plus courantes que vous verrez :
Des bavures de Poisson se forment en raison de la déformation plastique lors de la coupe. Lorsque l"outil appuie sur du métal ductile, le matériau s"écoule latéralement, créant un bord surélevé le long de la ligne de coupe. Ces bavures ressemblent généralement à des lambeaux ou à des lèvres minces et allongés dépassant du bord du tube. Ils se produisent souvent sur des métaux plus tendres ou des parois minces, où le matériau s"étire facilement au lieu de se briser proprement.
· Apparaissent le long du bord coupé
· Lambeaux fins, parfois pointus
· Causé par un flux latéral de matériaux
· Plus courant dans les métaux ductiles
Des bavures de retournement se produisent lorsque l"outil de coupe sort du matériau et que le bord s"enroule ou se replie. Ceci est typique en fraisage ou en perçage, mais peut également se produire lors de la coupe de tubes si la lame traîne ou si l"avance n"est pas optimale. La bavure ressemble à une petite lèvre ou rabat enroulé qui a roulé sur le bord, souvent plus épaisse et plus résistante que les bavures de Poisson.
· Rabats recourbés et épais
· Résultat de la sortie de l"outil faisant glisser le matériau
· Peut interférer avec l"assemblage ou causer des blessures
Des bavures apparaissent lorsque le matériau se déchire de manière inégale à la sortie de la coupe. Au lieu d’une finition lisse, le bord semble irrégulier ou déchiré. Cela se produit lorsque la force de coupe dépasse la résistance du matériau ou lorsque le tube n"est pas correctement soutenu, ce qui entraîne sa rupture irrégulière. Ces bavures sont souvent rugueuses et cassantes et peuvent créer des concentrations de contraintes dans la pièce finie.
· Bords irréguliers et déchirés
· Forme due à une fracture matérielle incontrôlée
· Commun dans les tubes cassants ou à parois épaisses
· Peut provoquer des concentrations de stress
Les bavures de coupure se produisent au stade final lorsque la pièce se sépare du tube restant. La lame peut laisser une petite crête ou un bord rugueux lorsqu'elle termine la coupe. Ce type de bavure est particulièrement courant dans les opérations de tronçonnage ou de tronçonnage . Il s'agit généralement d'un petit bord surélevé, mais il peut être tranchant ou irrégulier si la lame est émoussée ou si les paramètres sont erronés.
· Situé à la ligne de séparation
· Petites crêtes ou bords rugueux
· Lié au tranchant et à la vitesse de la lame
· Affecte la qualité de la pièce finale
Astuce : Inspectez attentivement le type de bavure après la coupe. Faire correspondre les caractéristiques des bavures à leurs causes vous aide à ajuster la vitesse de coupe, la netteté de l"outil ou le serrage pour les réduire efficacement.
La vitesse de coupe joue un rôle majeur dans la formation de bavures lors de la coupe des tubes. Si la vitesse est trop lente, l"outil passe trop de temps sur le matériau, provoquant une accumulation excessive de chaleur. Cette chaleur ramollit le métal près de la coupe, le rendant sujet à la fusion ou à la déformation plastique, ce qui entraîne de grosses bavures rugueuses. D"un autre côté, une coupe trop rapide pourrait ne pas permettre à l"outil de couper complètement et proprement la paroi du tube, ce qui entraînerait la lame à traîner ou à déchirer le matériau et à créer des bavures dentelées.
Trouver la bonne vitesse de coupe, c'est comme atteindre un « point idéal ». À cette vitesse, l'outil tranche en douceur sans surchauffer ni traîner. Pour la coupe de tubes avec une scie à froid , les vitesses de surface de lame recommandées sont généralement de 60 à 120 m/min pour l'acier de construction et de 30 à 50 m/min pour l'acier inoxydable austénitique. Les tubes à paroi mince nécessitent souvent une avance plus lente pour éviter de se plier, mais la vitesse doit néanmoins être suffisamment rapide pour éviter les dommages causés par la chaleur.
La puissance de coupe influence directement la quantité de chaleur générée pendant le processus. Une puissance plus élevée signifie plus d’énergie délivrée au tube, ce qui fait fondre ou ramollir le métal plus rapidement. Bien que cela facilite une coupe nette, une puissance excessive provoque une surchauffe et une fusion excessive, produisant des bavures dures, rugueuses ou même partiellement fusionnées au bord du tube.
À l’inverse, une faible puissance peut ne pas couper complètement la paroi du tube, ce qui amène la lame à pousser ou à déchirer le matériau. Il est essentiel d"adapter correctement la puissance à l"épaisseur du tube et au type de matériau. Pour les tubes en acier inoxydable, qui ont une résistance thermique élevée, une puissance modérée à élevée avec un apport de chaleur contrôlé fonctionne généralement mieux. Sur les machines CNC, l"alimentation et le contrôle de la puissance servocommandés maintiennent l"apport de chaleur constant tout au long du cycle de coupe.
La géométrie des outils est très importante pour le sciage. Une lame avec le bon angle de coupe et un bord tranchant tranche proprement, minimisant la déformation du matériau. Pour la coupe de l'acier inoxydable, les lames de scie utilisent un pas de dent variable pour briser l'accumulation continue de chaleur et des angles de coupe négatifs (-5° à -10°) pour renforcer la dent tout en réduisant la friction. Le nombre de dents et l'espace entre les copeaux affectent également la formation des bavures : les lames avec plus de dents produisent des coupes plus fines mais nécessitent des vitesses plus élevées, tandis que moins de dents avec des orifices de copeaux plus grands améliorent l'évacuation des copeaux et réduisent la chaleur. Une géométrie incorrecte de l'outil entraîne un glissement ou un broutage de l'outil, poussant le métal latéralement et créant des bavures.
La vitesse d"avance contrôle la vitesse à laquelle le tube se déplace par rapport à l"outil de coupe. Des vitesses d"avance trop lentes augmentent l"apport de chaleur, risquant de provoquer des dommages thermiques et des bavures importantes. Des avances trop rapides peuvent provoquer des coupes incomplètes ou des sauts d"outils, entraînant des bords rugueux et des bavures.
Optimiser les avances signifie équilibrer la vitesse de coupe et la puissance afin que l"outil coupe efficacement sans surchauffe ni traînée. Augmenter légèrement la vitesse d"avance sur les tubes épais peut réduire l"accumulation de chaleur, mais seulement si la puissance est suffisante pour maintenir une coupe nette. Pour les tubes fins, des vitesses d"avance plus lentes peuvent être nécessaires pour éviter la flexion, mais doivent être associées à des outils tranchants et à une évacuation appropriée des copeaux. Sur les machines automatiques, l"avance est programmée par matière et par diamètre ; sur les machines manuelles, cela dépend de la régularité avec laquelle l"opérateur abaisse la lame.
Astuce : testez toujours les combinaisons de vitesse de coupe et d"avance sur des tubes d"échantillon pour trouver l"équilibre qui produit des coupes nettes avec un minimum de bavures avant de commencer la production complète.
Le choix des outils et des lames de coupe appropriés est crucial pour réduire les bavures après la coupe des tubes. La bonne sélection correspond aux spécifications du tube et aux conditions de coupe, garantissant des coupes plus nettes et moins de post-traitement.
Le diamètre de la lame affecte la stabilité de coupe et la génération de chaleur. Les lames plus petites offrent une précision pour les tubes fins ou de petit diamètre, réduisant ainsi les vibrations et les déformations. Les lames plus grandes conviennent aux tubes épais ou larges, offrant plus de puissance de coupe et de durabilité.
Le type de lame doit correspondre au matériau du tube. Pour la coupe de tubes en acier inoxydable , les lames HSS avec revêtement PVD ou les lames de scie TCT (à pointe en carbure de tungstène) fonctionnent bien : elles offrent des bords de coupe tranchants et résistent à la chaleur, minimisant les bavures causées par la fusion ou le maculage. L’utilisation d’une mauvaise lame peut s’émousser plus rapidement ou générer un excès de chaleur, entraînant une mauvaise qualité des bords. La géométrie des dents fines et la conception des saignées fines réduisent la force de coupe et améliorent l'évacuation des copeaux..
Les lames tranchantes tranchent proprement, réduisant la force et la chaleur. Les outils émoussés ou de mauvaise qualité augmentent la friction, provoquant la déchirure ou la déformation du métal. Il en résulte des bavures plus grosses et plus rugueuses. Les outils de haute qualité conservent leur tranchant plus longtemps, garantissant des coupes constantes. Une inspection régulière de l’affûtage de la lame est essentielle : les signes d’émoussement incluent une résistance accrue à la coupe, des bords rugueux ou une décoloration. Un affûtage ou un remplacement rapide permet de contrôler les bavures.
Le matériau de liaison et le revêtement retiennent les grains de coupe sur la lame et affectent directement le contrôle des bavures :
· Les liants en résine offrent flexibilité et résistance aux chocs, parfaits pour les coupes précises sur des tubes fins.
· Les liants vitrifiés offrent dureté et résistance à la chaleur, idéal pour les tubes en acier inoxydable épais ou durs.
· Les revêtements PVD/TiN réduisent la friction et la chaleur, prolongeant la durée de vie de la lame et gardant les bords propres
· Les lames à pointe en cermet conviennent aux tubes structurels et inoxydables à paroi mince pour une finition de surface supérieure
Les lames usées perdent leur efficacité de coupe. Ils génèrent plus de chaleur et appliquent une pression inégale, augmentant ainsi la taille des bavures. Même la meilleure lame doit être remplacée après un certain nombre de coupes ou lorsque les performances diminuent. Les signes indiquant qu"il faut remplacer les lames comprennent une usure visible ou des fissures sur la surface de la lame, une formation accrue de bavures malgré les réglages des paramètres et des temps de coupe plus longs ou une charge moteur plus élevée. Le remplacement rapide des lames évite les problèmes de qualité et les retouches coûteuses.
Astuce : adaptez toujours le diamètre de la lame et le type de dent à la taille et au matériau de votre tube, et remplacez les lames avant qu"elles ne s"émoussent pour minimiser les bavures et garantir des coupes propres.
Les liquides de refroidissement réduisent la température au niveau de la zone de coupe, empêchant ainsi la surchauffe qui ramollit ou fait fondre les bords métalliques et provoque des bavures. Les lubrifiants réduisent également la friction entre la lame de scie et la surface du tube, réduisant ainsi la génération de chaleur et aidant la lame à glisser en douceur. Les méthodes de refroidissement courantes incluent les liquides de refroidissement à base d'eau qui absorbent rapidement la chaleur, les lubrifiants à base d'huile qui réduisent la friction et les systèmes par brouillard ou par pulvérisation qui combinent refroidissement et lubrification. Pour les tubes en acier inoxydable, les liquides de refroidissement à base d'eau avec inhibiteurs de corrosion fonctionnent bien. Sur de nombreuses configurations de machines de découpe de tubes , le MQL (lubrification minimale) fournit juste assez de liquide de refroidissement à la zone de coupe pour des pièces propres et sèches.
Lors de la découpe de tubes à la scie, le refroidissement est délivré directement à la lame et à la zone de coupe. Une distribution adéquate du liquide de refroidissement remplit trois fonctions : elle lubrifie les dents de la lame, élimine la chaleur de la coupe et élimine les copeaux du trait de scie. Les buses de liquide de refroidissement doivent être positionnées de manière à ce que le flux atteigne les deux côtés de la lame au point de contact avec le tube. Sur les machines automatiques, le débit du liquide de refroidissement est contrôlé par le programme et s"enclenche automatiquement au début de chaque coupe ; sur les machines manuelles, l"opérateur ouvre et ferme la vanne, ce qui peut entraîner un refroidissement irrégulier. Un approvisionnement régulier et adéquat en liquide de refroidissement maintient la température de la lame basse, préserve le tranchant des dents et réduit les bavures causées par le ramollissement thermique.
Les systèmes de refroidissement nécessitent un entretien régulier pour rester efficaces :
· Vérifiez le niveau et la concentration du liquide de refroidissement avant chaque quart de travail
· Nettoyer les buses et les filtres pour éviter le colmatage qui priverait la zone de coupe
· Remplacez le liquide de refroidissement dans les délais prévus : le liquide de refroidissement contaminé ou dégradé perd ses performances de refroidissement et de lubrification.
· Inspecter les pompes et les tuyaux pour déceler des fuites ou de l"usure
· Utilisez le liquide de refroidissement adapté au matériau du tube, par exemple un liquide de refroidissement à base d"eau avec des inhibiteurs de corrosion pour l"acier inoxydable.
Sur les machines équipées d"un convoyeur à copeaux ou d"un bac de récupération, videz-les et nettoyez-les régulièrement afin que les copeaux ne contaminent pas le liquide de refroidissement ou ne gênent pas le serrage.
Conseil : Inspectez et entretenez régulièrement les systèmes de refroidissement, et faites correspondre le type et le débit du liquide de refroidissement au matériau du tube afin de minimiser les bavures et d"améliorer la qualité de coupe.
Un moyen efficace de réduire les bavures après la découpe des tubes consiste à utiliser une découpe en plusieurs étapes. Au lieu de réaliser une seule coupe, le processus se divise en passes de coupe grossière et de finition. La coupe grossière enlève rapidement la plupart des matériaux mais peut laisser des bavures. La passe de finition affine ensuite le bord, en éliminant ou en minimisant les bavures en appliquant une coupe plus claire. Cette approche par étapes est utile car la passe de finition utilise moins de force et de chaleur, réduisant ainsi la déformation plastique et les dommages thermiques. Par exemple, couper un tube épais en acier inoxydable d"abord à une vitesse plus élevée, puis effectuer une passe de finition plus lente et plus précise, peut donner un bord plus net avec moins de bavures.
L’intégration de stations d’ébavurage de tubes dans la chaîne de production améliore considérablement le contrôle des bavures. Ces machines utilisent des brosses abrasives, des outils rotatifs ou des têtes d'ébavurage contrôlées par CNC pour éliminer les bavures de manière cohérente et rapide. L'automatisation réduit le travail manuel, accélère le traitement et garantit une qualité reproductible. Après la découpe, les pièces peuvent passer par une station d'ébavurage où les bavures sont lissées sans endommager la surface du tube ni modifier les dimensions – particulièrement avantageux pour la fabrication en grand volume où l'ébavurage manuel prendrait du temps et serait incohérent.
Les propriétés des matériaux telles que la dureté, la ductilité et la conductivité thermique affectent la formation de bavures. L"optimisation avancée des processus implique la surveillance de ces propriétés et l"ajustement des paramètres de coupe en conséquence. Par exemple, la haute ténacité et la tendance à l"écrouissage de l"acier inoxydable nécessitent des avances et des vitesses de coupe différentes de celles des tubes en aluminium. À l"aide de bases de données de matériaux, les opérateurs peuvent adapter des paramètres tels que la vitesse, la puissance et l"avance à chaque lot de matériaux, minimisant ainsi les bavures. Une surveillance continue permet également de détecter l"usure des outils ou les changements dans la qualité des matériaux, ce qui permet d"effectuer des ajustements en temps opportun pour maintenir des coupes sans bavures.
La standardisation des protocoles de coupe garantit un contrôle cohérent des bavures tout au long des cycles de production. La documentation des vitesses de coupe, des avances, des types d"outils et des méthodes de refroidissement optimisés crée une référence fiable pour les opérateurs. Les protocoles standard réduisent la variabilité causée par l"expérience de l"opérateur ou les différences entre les machines. Une usine coupant différentes tailles de tubes peut avoir des jeux de paramètres spécifiques pour chaque diamètre et type de matériau, réduisant ainsi les essais et les erreurs. La révision et la mise à jour régulières de ces protocoles en fonction des commentaires et des nouvelles données permettent de maintenir des résultats de haute qualité et sans bavures.
Astuce : Mettez en œuvre une découpe en plusieurs étapes combinée à un ébavurage automatisé et à des protocoles standardisés pour minimiser systématiquement les bavures et améliorer la qualité de la découpe des tubes.
Tout d’abord, examinez attentivement la bavure pour identifier son type :
· Bavures de Poisson : rabats fins et pointus causés par l"étirement latéral du matériau lors de la coupe.
· Fraises de retournement : bords épais et recourbés de la lame qui traînent à la sortie de la coupe
· Bavures éclatantes : bords déchiquetés et déchirés en raison d"une fracture inégale du matériau
· Bavures de coupure : petites crêtes au niveau de la ligne de séparation causées par une lame émoussée ou une vitesse inappropriée
Connaître le type de bavure permet d"identifier quel paramètre ou quel outil doit être ajusté.
La vitesse et l’avance sont les principaux leviers pour contrôler les bavures :
· Si les bavures sont grosses et semblent fondues, la vitesse de coupe ou l"avance peut être trop lente, provoquant une surchauffe - augmentez légèrement la vitesse ou ajustez l"avance.
· Si les bavures sont pointues et fines, la vitesse peut être trop élevée, ne permettant pas une séparation complète du matériau — vitesse inférieure
· Sur les machines automatiques, vérifier que l"avance programmée correspond au diamètre de la lame et à l"épaisseur de la paroi du tube.
· Sur les machines manuelles, formez les opérateurs à abaisser la lame à un rythme régulier et uniforme au lieu de la forcer.
Testez toujours les réglages sur les tubes de rebut avant la production.
Les problèmes de lame sont une cause fréquente de bavures lors de la coupe à la scie :
· Inspectez la lame pour déceler des dents émoussées, des fissures, des éclats ou des dents manquantes.
· Vérifiez que la lame fonctionne correctement : une lame pliée ou déformée coupe de manière inégale et produit de grosses bavures d"un côté.
· Vérifiez le montage de la lame : un arbre desserré ou une bride usée permet des vibrations et un faux-rond.
· Vérifier l"alignement de la lame perpendiculairement à l"axe du tube ; une lame inclinée produit des coupes inclinées et riches en bavures
· Utilisez une lame avec le nombre de dents correct pour l"épaisseur de la paroi du tube.
Les mouvements ou vibrations pendant la coupe provoquent des bords inégaux et des bavures. Utilisez des pinces robustes pour maintenir fermement les tubes, soutenez les tubes longs ou fins pour éviter toute flexion, vérifiez que les pinces ne déforment pas le tube et évitez un serrage excessif qui pourrait écraser les tubes à paroi mince. Les pièces stables permettent à l'outil de couper proprement sans pousser ni déchirer le matériau. Sur les machines entièrement automatiques, le serrage hydraulique et la synchronisation de l'avance servo offrent la stabilité requise pour une coupe de tubes sans bavures . Sur les machines manuelles, vérifiez toujours que la pince est complètement serrée avant de commencer la coupe.
Les outils usés ou endommagés augmentent la formation de bavures. Inspectez régulièrement les lames pour déceler toute matité, fissure ou éclat ; remplacez les lames avant que la qualité de coupe ne diminue sensiblement ; vérifier les composants de la machine tels que les buses de liquide de refroidissement et les surfaces de serrage pour détecter tout dommage ou saleté ; et entretenir les systèmes de refroidissement pour garantir des conditions de coupe constantes. Un entretien régulier évite les problèmes de bavures inattendus et prolonge la durée de vie de l"outil.
Astuce : Conservez un journal de dépannage pour suivre les types de bavures, les modifications de paramètres et les résultats ; cela permet d"identifier rapidement des solutions efficaces et de maintenir une production sans bavures.
Pour obtenir des résultats sans bavures lors de la coupe de tubes, il faut comprendre les causes clés telles que la déformation du matériau, la chaleur et l"usure des outils. L"optimisation de la vitesse de coupe, de la puissance et de l"affûtage des outils réduit considérablement la formation de bavures. Une maintenance régulière et un réglage précis des paramètres garantissent une qualité et une efficacité constantes. La mise en œuvre des meilleures pratiques, telles qu"un serrage et un refroidissement appropriés, améliore la finition des bords et la productivité.
SLS Machinery fabrique une gamme complète de systèmes de machines de découpe de tubes - des modèles de machines de découpe de tubes manuelles et de machines de découpe de tubes semi-automatiques aux machines de découpe de tubes automatiques et aux centres de machines de découpe de tubes CNC avec scies à tronçonner volantes à grande vitesse - conçus pour une coupe sans bavures et de haute précision des tubes en acier au carbone, en acier inoxydable, en aluminium et en cuivre. Nos machines sont dotées d'un châssis en fonte rigide, d'un serrage hydraulique, d'un contrôle de longueur programmable et d'un outillage de lame de scie HSS adapté , servant les industries de l'automobile, du CVC, du meuble, de la construction, de la construction navale et du pétrole et du gaz dans le monde entier. Contactez SLS Machinery dès aujourd'hui pour obtenir la solution de coupe de tubes qui maintient vos bords propres et votre production en mouvement.
