À l’ère de l’informatique basée sur l’IA, les centres de données haute densité se tournent vers le refroidissement liquide comme seul moyen pratique de gérer la chaleur. Au cœur de chaque système de refroidissement liquide CDU (Coolant Distribution Unit) se trouve le collecteur, un composant essentiel qui divise et distribue le liquide de refroidissement uniformément sur chaque serveur. La qualité de sa fabrication détermine directement la fiabilité de l'ensemble du système de refroidissement. Les méthodes de fabrication traditionnelles souffrent souvent d’une faible efficacité, d’une qualité incohérente et d’une finition secondaire chronophage. Cet article se concentre sur la machine à coller les tubes - également connue sous le nom de machine de poinçonnage et de bridage de tuyaux - construite par SLS Machinery . Nous expliquerons comment cela fonctionne, pourquoi cela change la donne et comment il offre aux fabricants de collecteurs de refroidissement liquide une voie pratique vers une production évolutive de haute précision.
1. Le collecteur : le « hub d'eau » indispensable dans un système de refroidissement liquide CDU
Introduction : Pourquoi le pliage de l'aluminium exige plus qu'une simple machine

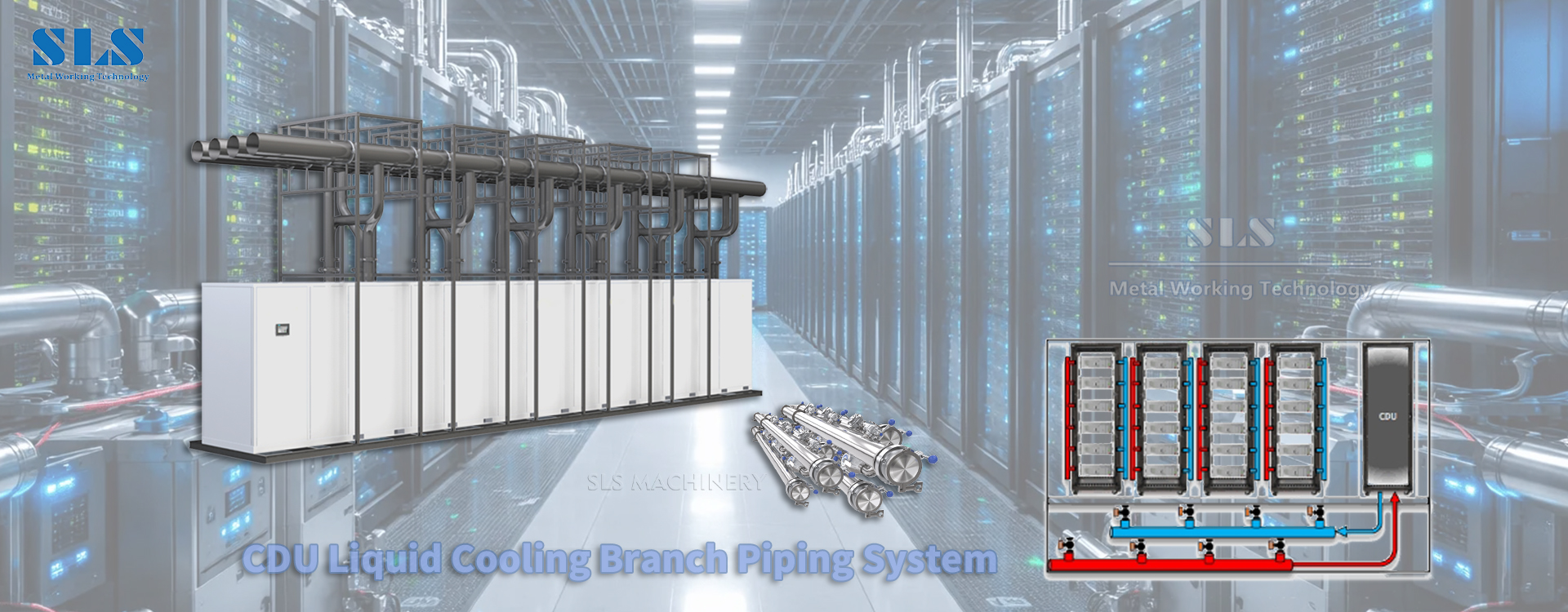

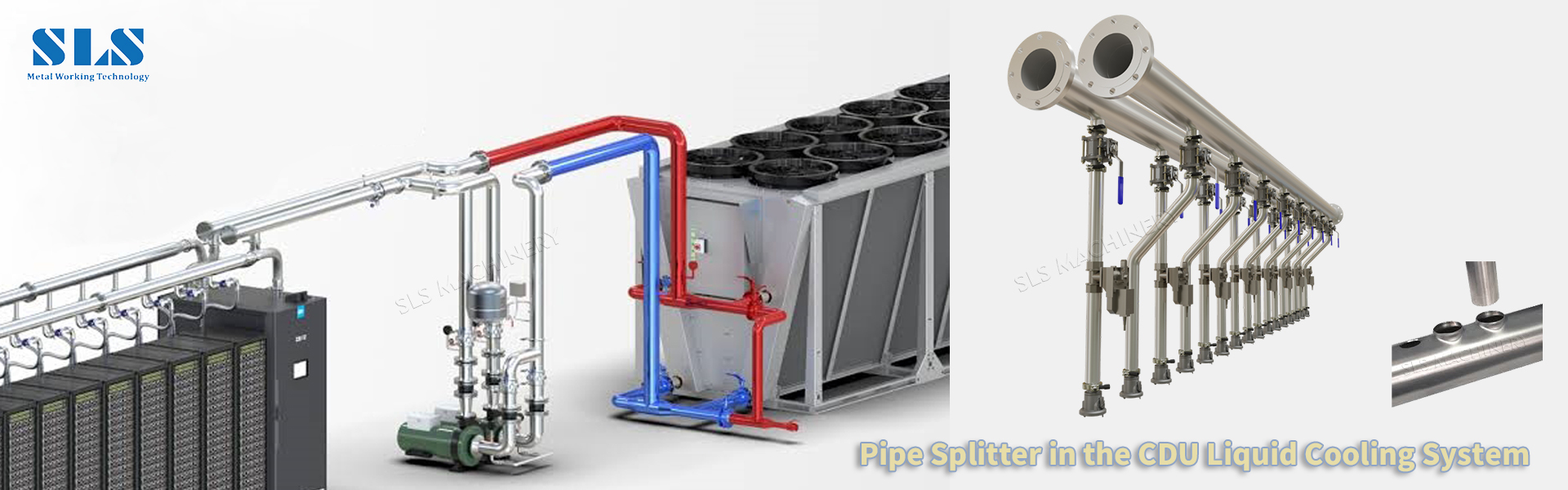

Dans un système de refroidissement liquide CDU, le collecteur, également appelé collecteur ou distributeur, est chargé de prélever le liquide de refroidissement du CDU et de le distribuer uniformément aux plaques froides de chaque serveur. Il est généralement composé de deux tuyaux principaux parallèles : un pour distribuer le liquide de refroidissement et un pour collecter le flux de retour chaud. En créant plusieurs dérivations le long de ces tuyaux principaux, le collecteur réalise une distribution de débit « une entrée, plusieurs sorties ».
La qualité d'un collecteur a un impact direct sur deux mesures de performances critiques :
Intégrité du joint et résistance à la pression , qui dépendent de la qualité du joint de dérivation, si le trou est lisse, exempt de fissures et possède une lèvre à bride uniforme.
Uniformité du débit entre les branches , qui repose sur la précision du positionnement et de l'espacement des trous.
Ces deux facteurs se trouvent être exactement là où la machine à colliers de tuyaux excelle. Pour les fabricants axés sur la fabrication de collecteurs CDU ou la fabrication générale de collecteurs , cet équipement devient rapidement indispensable.
2. La machine à collierr les tuyaux : un outil spécialement conçu pour le branchement de collecteurs
2.1 Qu'est-ce qu'une machine à colliers de tuyaux ?
Une machine à collierr les tuyaux (parfois appelée machine à collierr les tubes ou poinçonneuse pour trous de tuyaux ) est un équipement automatisé de fabrication de tuyaux conçu spécifiquement pour créer des branchements sur des tuyaux métalliques. En une séquence continue, il effectue trois opérations sur le tube de base (généralement en cuivre, en acier inoxydable ou en aluminium) :
Percer le trou
Bridement (formant une lèvre surélevée autour du trou)
Couper la bride pour obtenir une finition lisse
Le résultat est un « trou de collier » fini, prêt à connecter des tuyaux de dérivation. C'est pourquoi la machine est également appelée machine de poinçonnage de tubes , , machine de formage de branches de tuyaux ou machine de formage de joints de tuyaux , toutes décrivant la même capacité de base.
2.2 Comment ça marche : extrusion ou perçage
La machine à collierr les tuyaux de SLS Machinery utilise un système basé sur l'extrusion : un outil pousse le métal de l'intérieur du tuyau vers l'extérieur pour former le collier. Ceci est fondamentalement différent de l’alternative traditionnelle : le forage hydraulique de tuyaux ou le forage en T standard.
Extrusion : Le métal s'écoule de manière plastique, en conservant une structure de grain continue. La bride formée est lisse, exempte de bavures et ne présente pas de microfissures. Il s'agit d'une véritable technologie de poinçonnage de tuyaux sans copeaux et de formage à froid à son meilleur. Il est prêt à être soudé ou connecté sans aucune finition supplémentaire.
Forage en T : Il s’agit d’un processus de coupe. Il enlève de la matière, laissant des marques de coupe et des contraintes résiduelles. Des microfissures sont possibles, ce qui peut compromettre l'étanchéité et la résistance à la pression à long terme.
Pour les systèmes de refroidissement liquide, où même de minuscules fuites peuvent causer des dommages catastrophiques, le processus de branchement des tuyaux d'extrusion est clairement supérieur.
3. Gamme de produits de base de SLS Machinery

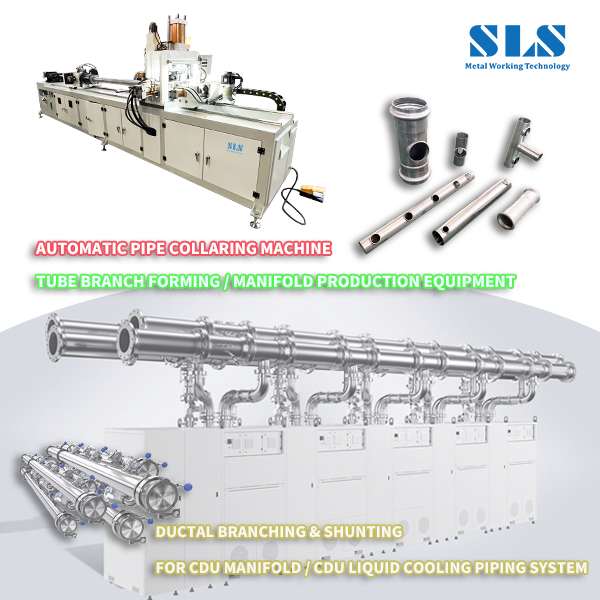

3.1 Machine automatique de colliers de tuyaux BP-50
Le BP-50 est le modèle classique de SLS Machinery, conçu pour les tuyaux de petit à moyen diamètre généralement utilisés dans les systèmes de refroidissement liquide.
Capacité : gère des diamètres de tuyaux allant jusqu'à 50 mm, avec des épaisseurs de paroi courantes dans les applications de refroidissement liquide.
Système d'entraînement : des servomoteurs contrôlent l'alimentation et la rotation, tandis qu'un système hydraulique effectue le poinçonnage et le bridage. Cela en fait une poinçonneuse de tubes CNC à haute répétabilité.
Contrôle : Contrôle PLC entièrement automatique avec écran tactile HMI : une véritable poinçonneuse de tubes automatique . L'opérateur n'a qu'à charger et décharger le tuyau.
Avantage clé : peut perforer et brider des trous à pratiquement n'importe quelle position le long du tuyau (prenant généralement en charge les configurations de trous à double rangée). Le poinçon a une durée de vie supérieure à 100 000 cycles, ce qui le rend idéal pour une production continue de gros volumes. Elle fonctionne efficacement à la fois comme machine à collierr les tuyaux en acier inoxydable et comme machine à brider les tubes en cuivre..
3.2 Série BP-60 et solutions grand diamètre
Pour les collecteurs plus grands, SLS propose la série BP-60 et d'autres modèles étendus, qui peuvent gérer des diamètres de tuyaux allant jusqu'à 89 mm, 114 mm et même 140 mm ou plus, avec des épaisseurs de paroi allant jusqu'à 3 mm. Ces machines à brider les tuyaux robustes peuvent également disposer des trous de dérivation le long de lignes droites ou de chemins non linéaires, offrant ainsi une flexibilité pour les conceptions de chemins d'écoulement complexes. Ils sont souvent utilisés comme poinçonneuses pour tubes collecteurs ou comme poinçonneuses pour tubes en aluminium dans des lignes de production à plus grande échelle. La série comprend également une fonction de machine à tailler les colliers de tuyaux , garantissant une finition propre sur chaque branche.
4. Pourquoi choisir la machine de colliers de tuyaux de SLS pour la fabrication de collecteurs CDU ?
4.1 Précision : le fondement de l'uniformité du débit
La précision du positionnement des trous de dérivation et du diamètre intérieur de la bride affecte directement la précision de la distribution du débit. La machine de SLS utilise des axes d'alimentation et de rotation servomoteurs pour obtenir un positionnement précis, combinés à un outillage de haute précision. Cela garantit que chaque prise de dérivation est fabriquée selon des tolérances strictes. Pour les machines les plus performantes de leur catégorie, la précision de l'espacement des trous peut être inférieure à ± 0,15 mm et la perpendiculaire des brides inférieure à 0,1 mm. C'est plus que suffisant pour répondre aux exigences exigeantes d'uniformité du débit des systèmes de refroidissement liquide modernes. Ce niveau de précision le rend idéal pour les applications de perceuses à collecteur hydraulique où la précision n'est pas négociable.
4.2 Efficacité : Du « Pas à pas » à la « Production par lots »
La fabrication traditionnelle de collecteurs implique souvent une série d'opérations distinctes (perçage, fraisage, bridage, détourage) réparties sur plusieurs machines. de SLS La machine à collierr les tuyaux intègre le poinçonnage, le bridage et le détourage en une seule machine et un seul serrage. Le temps de cycle par trou peut atteindre 16 secondes. La machine peut stocker plus de 200 paramètres prédéfinis de produits, ce qui rend les changements rapides et simples, ce qui est parfait pour les fabricants de systèmes de refroidissement liquide qui travaillent avec des spécifications multiples et des lots plus petits. C’est ce qui distingue une poinçonneuse de tubes moderne des équipements plus anciens et moins flexibles.
4.3 Qualité : traitement sans copeaux et sans finition secondaire
Le processus d'extrusion utilisé par la poinçonneuse pour tuyaux de SLS ne contient pas de copeaux : il ne produit pas de copeaux ni de copeaux métalliques. La bride finie est lisse et propre, ne nécessitant aucun ébavurage, ponçage ou autre finition secondaire avant de passer à l'étape de soudage ou d'assemblage. Ce processus d'extrusion de trous de tuyaux permet non seulement de réduire les coûts de main-d'œuvre, mais élimine également le risque d'introduire des erreurs dimensionnelles ou des dommages de surface lors du post-traitement.
4.4 Polyvalence : une seule machine pour l'acier inoxydable, le cuivre et l'aluminium
Les collecteurs de refroidissement liquide CDU sont généralement fabriqués en acier inoxydable 304 (pour la résistance à la corrosion) ou en alliages de cuivre (pour une excellente conductivité thermique). de SLS La machine à collierr les tuyaux peut traiter l'acier inoxydable, le cuivre, l'aluminium et d'autres métaux avec un réglage minimal. Cela signifie qu'une seule machine peut couvrir la grande majorité des besoins en matériaux d'un fabricant de refroidissement liquide, que vous produisiez un collecteur hydraulique ou un simple tuyau collecteur.
5. Réflexions finales : ramener la fabrication de collecteurs à la perfection « One-Shot »
Alors que le refroidissement liquide passe d'un choix de niche à une nécessité absolue, le collecteur (l'artère clé reliant le CDU à chaque serveur) doit être fabriqué pour répondre aux normes de fiabilité quasi obsessionnelles de l'industrie des centres de données. La machine à collierr les tuyaux de SLS Machinery offre une voie à suivre convaincante grâce à ses trois principaux atouts :
Formage par extrusion pour une intégrité supérieure des matériaux
Servocommande de haute précision pour une précision constante
Poinçonnage, bridage et découpage intégrés pour une efficacité rationalisée
Choisir la machine SLS ne consiste pas seulement à acheter un équipement ; il s'agit d'adopter un système de fabrication spécialisé et éprouvé, conçu spécifiquement pour les raccords de tuyauterie de dérivation. Dans le monde en évolution rapide du refroidissement liquide, les fabricants qui adopteront des outils plus précis pour construire des collecteurs plus fiables seront ceux qui définiront les normes pour la prochaine génération de refroidissement des centres de données.
Cet article est basé sur les informations produit de SLS Machinery et les exigences pratiques de fabrication des collecteurs de refroidissement liquide. Il est destiné à servir de référence pour les professionnels impliqués dans la fabrication de pipelines de refroidissement liquide. Pour des spécifications détaillées et des options de personnalisation, y compris des modèles spécifiques comme le BP-50 ou le BP-60 pour vos multiples besoins en équipements de production, veuillez contacter directement SLS Machinery .
