Comment faire des tuyaux effilés parMachine de swagage automatique«Le tuyau de tuyau est produit au moyen d'une opération de martèlement rotative de deux ou quatre matrices. Le tube de départ (le diamètre d'origine) est introduit dans leSwagage à froidet dans les matrices. Les matrices elles-mêmes sont façonnées au même design que la forme finale effilée. Au fur et à mesure que le tube est introduit, l'outillage tourne autour de la pièce en même temps que de se déplacer vers l'intérieur et l'extérieur, créant environ 3 000 coups par minute et martelant lentement le diamètre du tube. La pièce est appelée un Taper.Taper est également appelé ancienne conicité. Ses travaux sur le principe de la trigonométrie.
Où,

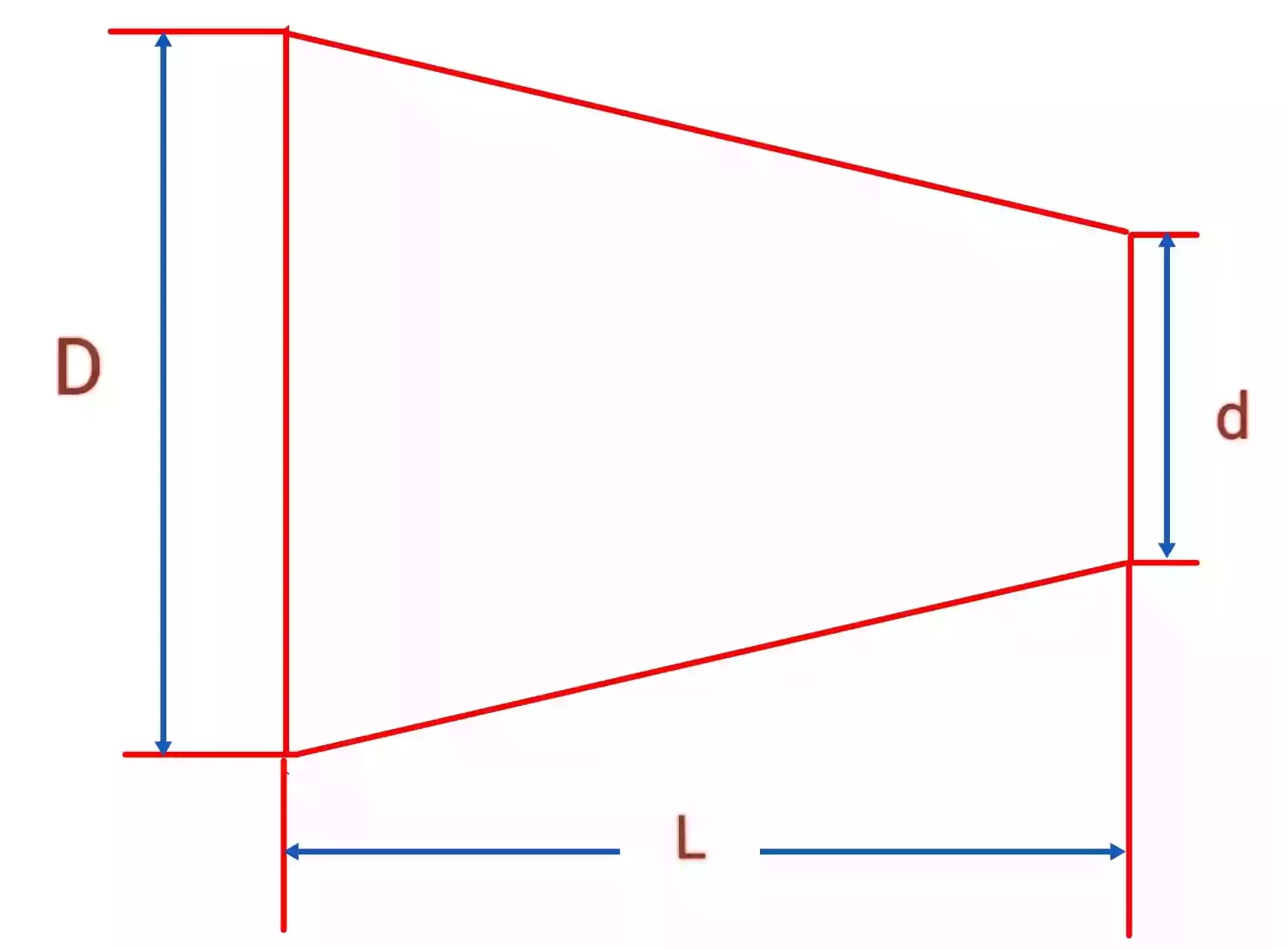

Voir clairement dans la figure Contin avec dimension
D = diamètre d'origine du cône
d = plus petit diamètre du cône
L = longueur du cône
La réduction du diamètre du tube de tuyau est une opération mécanique qui permet de modifier la forme du tube de manière contrôlée tout en utilisant un processus chaud ou froid, concernant le produit final que vous souhaitez réaliser. Avec cette procédure, le matériau peut être formé par unswager tubeOu terminez l'ancienne machine pour réaliser la forme finale souhaitée.
Une excellente matrice effilée conduit à des machines de haute qualité, garantissant un niveau de précision massif et permettant la production d'une large gamme de tubes effilés différents.
Comment calculer l'angle de ration et d'effondrement effilé?
Si le diamètre d'origine et le petit diamètre du cône sont respectivement de 40 mm et 30 mm. Et la longueur totale du cône est de 20 mm. Calculez ensuite le rapport conique et l'angle conique?
Ratio de conique = (40 - 30) / 20
= 10/20
= 1/2
Cela signifie que le rapport conique est de 1: 2
Angle de conique
tan θ = (40-30) / (2 × 20)
θ = tan-1 (10/40)
= 14,03 °
Nous sommes un fabricant expérimenté sur la fabrication de manuels, semi-automatiques, automatiques complètes ou de toute machine de swagage personnalisée possible pour répondre à vos besoins. C'est une machine populaire et idéale dans l'industrie du meuble pour faire des jambes de chaise conique, des jambes de table et autres. Contactez-nous, demandez le prix.
