SLS Machinery est un fabricant professionnel de cintreuses de tubes CNC automatiques et d'équipements de formage de tubes de précision , répondant aux besoins de cintrage de tubes dans les secteurs des échangeurs de chaleur, de la CVC, de l'automobile et de l'électroménager. Découvrez les principes de fonctionnement de la cintreuse CNC, ses principaux avantages et ses applications clés.
Dans la fabrication de précision d'échangeurs de chaleur et d'éléments chauffants électriques, les processus de cintrage et de formage des tubes d'échangeur de chaleur sont essentiels à l'efficacité du transfert de chaleur, à l'intégrité structurelle et à la fiabilité à long terme. SLS Machinery , en tant que fabricant professionnel d'équipements de traitement de tubes, s'engage à fournir des cintreuses de tubes CNC de précision de haute performance et des solutions de pliage automatisées de formage d'extrémité.
pour aider les fabricants du monde entier à passer du formage manuel traditionnel à une production intelligente et automatisée.
Comment fonctionnent les cintreuses de tubes CNC de précision
Une cintreuse de tubes CNC moderne est un système automatisé qui utilise la commande numérique par ordinateur pour plier les tubes et les tuyaux avec une précision et une répétabilité exceptionnelles. Le principe de fonctionnement principal est basé sur le processus de cintrage par étirage rotatif : le tube est serré sur une matrice de cintrage et le bras de cintrage tourne autour de la matrice, formant progressivement le matériau selon un angle et un rayon prédéfinis.
Un système complet de pliage de précision se compose de cinq composants clés qui fonctionnent ensemble comme un système intégré :
Bend Die ： L'outil de formage principal qui détermine le rayon de courbure
Matrice de serrage : sécurise fermement le tube contre la matrice de pliage pour éviter tout glissement
Matrice de pression : applique une force contrôlée pour maintenir le tube contre la matrice de courbure, empêchant ainsi l'aplatissement sur le rayon extérieur
Mandrin ： Fournit un support interne pour éviter l'effondrement, le froissement ou la déformation ovale - particulièrement critique pour les tubes à paroi mince et les coudes à rayon serré
Matrice d'essuie-glace : positionnée au point tangent pour éviter les plis sur le rayon intérieur, assurant une surface lisse
La cintreuse de tubes CNC de SLS Machinery est dotée de systèmes de servomoteurs entièrement électriques . Par rapport aux machines hydrauliques traditionnelles, elles atteignent une répétabilité des bras de courbure aussi serrée que ±0,05 degrés et offrent des économies d'énergie allant jusqu'à 70 % , avec un fonctionnement plus silencieux et plus propre et aucun risque de fuite d'huile. Les machines sont équipées de systèmes de contrôle multi-axes qui gèrent avec précision trois paramètres critiques : le degré de courbure (DOB), la distance entre les courbures (DBB) et le plan de courbure (POB), permettant un pliage multiplan 3D complexe et une mise en forme de forme libre à rayon variable..
Avantages clés : pourquoi choisir les cintreuses de tubes CNC de précision
Précision et cohérence inégalées : élimine l'erreur humaine, garantissant des résultats identiques de la première partie au millième , répondant aux normes strictes de l'aérospatiale, de l'automobile et d'autres industries à forte demande.
Haute efficacité et faibles taux de rebut : la programmation automatisée et les changements d'outils rapides raccourcissent les temps de cycle ; la simulation logicielle optimise les chemins pour minimiser le gaspillage de matériaux.
Gère les géométries complexes : réalise facilement des pliages multiplans, des pliages à gauche et à droite et la formation de bobines, ce qui rend possible des conceptions d'échangeurs de chaleur compactes et hautes performances.
Large compatibilité avec les matériaux : avec des configurations d'outillage et de mandrin appropriées, gère le cuivre, l'acier inoxydable, l'aluminium, le titane et divers autres matériaux de tubes.
Applications clés : prise en charge du formage de tubes dans les principales industries
Les équipements de pliage de précision de SLS Machinery jouent un rôle essentiel dans plusieurs secteurs manufacturiers ：

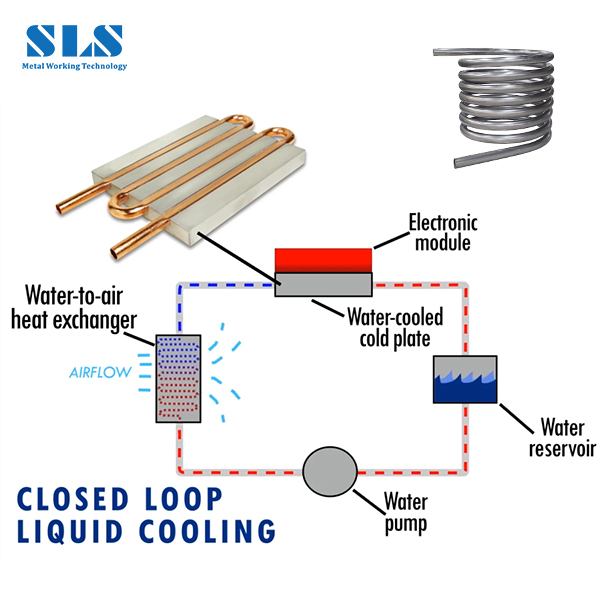

Fabrication d'échangeurs de chaleur et de CVC ： Il s'agit du domaine d'application le plus critique. Qu'il s'agisse de tubes en U en cuivre et de serpentins en serpentin dans les condenseurs et évaporateurs de climatiseurs, ou de tubes hélicoïdaux en acier inoxydable dans les échangeurs de chaleur industriels, le cintrage de précision garantit des chemins d'écoulement fluides et une surface de transfert de chaleur maximale pour améliorer l'efficacité énergétique. L'équipement de SLS Machinery manipule des tubes en cuivre et en acier inoxydable à paroi mince sans froissement ni déformation, préservant ainsi les performances de l'échangeur de chaleur.
Production d'appareils électroménagers ： Des micro-ondes, fours et lave-vaisselle aux chauffe-eau et machines à laver , de nombreux éléments chauffants électriques et composants de tubes nécessitent un pliage de précision.
Industrie automobile ： Utilisé pour les conduites de carburant, les tubes de frein, les cadres de siège et les tubes du système de gestion thermique dans les véhicules à énergie nouvelle.
Équipement commercial et industriel ： Couvre les applications dans les machines alimentaires, les instruments de diagnostic médical, les équipements de fabrication de semi-conducteurs et d'autres domaines exigeants en matière de précision et de propreté.
SLS Machinery : votre partenaire technologique pour la fabrication de tubes
En tant que fabricant professionnel axé sur les équipements de traitement des tubes, SLS Machinery propose non seulement des cintreuses de tubes CNC et des machines de formage d'extrémité standard. Notre principale force réside dans la fourniture de solutions complètes, depuis la conception d'outillages personnalisés (mandrins, matrices de pliage, etc.) jusqu'aux machines entièrement personnalisées basées sur vos dessins spécifiques et vos exigences de production.

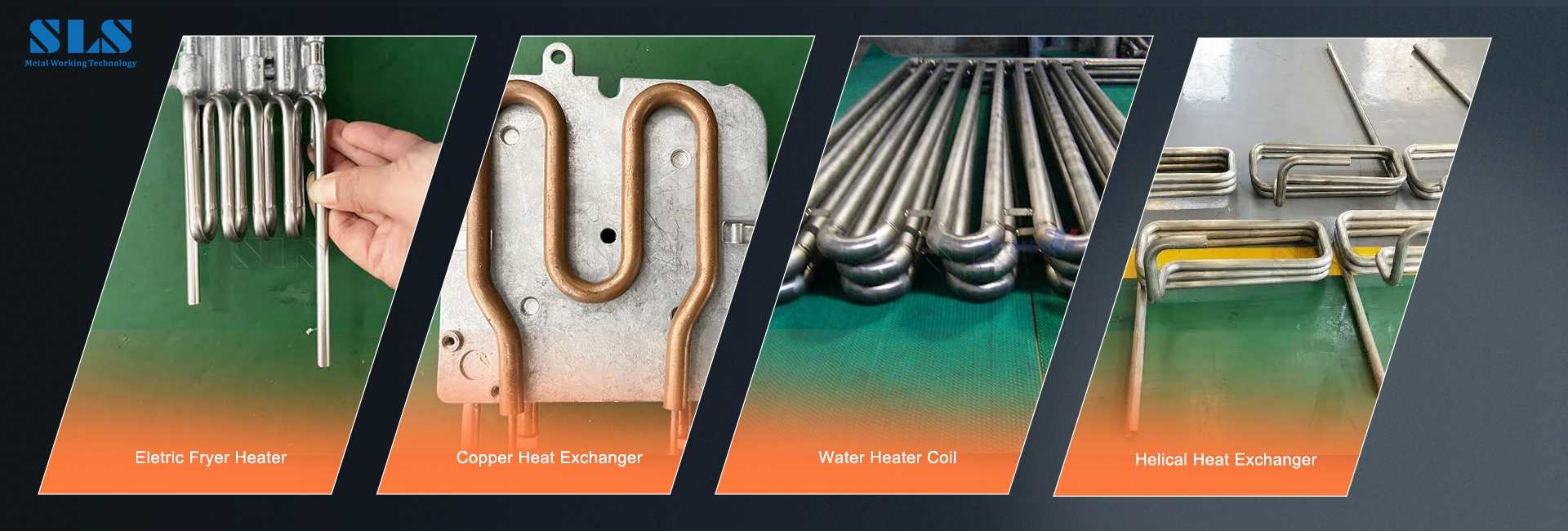

Nos projets récemment achevés comprennent des serpentins d'échangeur de chaleur en cuivre (cintrage de tubes en cuivre), des tubes de chauffage hélicoïdaux et des serpentins carrés en acier inoxydable, démontrant la flexibilité de nos processus dans la manipulation de différents matériaux, sections transversales et géométries complexes.
De l'évaluation du projet et de la conception des processus à la livraison des équipements et au support technique, SLS Machinery se consacre à vous aider à optimiser vos processus de production et à améliorer la compétitivité de vos produits. Contactez-nous pour discuter de vos besoins spécifiques.
