Chaque tube qui se détache d'une scie laser , à froid ou d'une découpe volante présente des bords tranchants, de minuscules bavures et une extrémité imparfaitement carrée. Que vous le pliez, le soudiez, l'évasiez ou le poussiez dans un raccord, cette coupe brute ruinerait la pièce ou ralentirait la ligne. Le chanfreinage et l'ébavurage des tubes sont les deux opérations qui nettoient l'extrémité, mais ce n'est pas le même travail, et leur mélange provoque des défauts de soudure, des fuites de joint et des retouches. SLS Machinery construit des machines de dressage et de chanfreinage de tubes pour les lignes de production à tête unique et double ; ce guide explique exactement quand vous en avez besoin.
Le chanfreinage du tube coupe un biseau contrôlé à l'extrémité du tube au lieu de laisser un coin pointu à 90°. Une machine à chanfreiner entraîne une plaquette en carbure conique ou coudée autour de l'extrémité, enlevant de la matière pour former un biseau lisse de 30° à 45° sur le diamètre extérieur (OD) , le diamètre intérieur (ID) ou les deux en un seul passage.
Pourquoi chanfreiner ? Le biseau effectue trois tâches à la fois. Premièrement, il crée une rainure en V pour une pénétration complète de la soudure – sans elle, la soudure ne fait que mordre la surface et se fissure sous contrainte. Deuxièmement, il agit comme une entrée afin que le tube glisse dans les raccords, les colliers et les raccords hydrauliques sans entailler les joints. Troisièmement, il supprime le bord tranchant qui coupe les mains des opérateurs. courants Les angles de biseau sont de 30° pour les tubes hydrauliques ISO/JIS, de 37,5° pour les joints évasés SAE et de 45° pour la préparation générale des soudures.
L’ébavurage du tube élimine les petits fragments déchirés – appelés bavures – qui coupent les feuilles sur le DI, le OD et la face coupée. Ces micro-bavures semblent inoffensives, mais entaulent les joints toriques, rayent les pièces d'accouplement, s'accrochent aux mandrins lors du pliage et provoquent des coupures lors de la manipulation.
Contrairement au chanfreinage, l’ébavurage ne modifie pas la géométrie du tube. Il ajuste l'extrémité, brosse le bord et laisse un visage plat et propre. Les bavures ID sont les plus dangereuses dans les tubes hydrauliques et pneumatiques car elles se détachent et contaminent le circuit fluide ; Les bavures de diamètre extérieur provoquent des problèmes d'ajustement ; les bavures à trous transversaux près des ports percés sont les plus difficiles à atteindre. En pratique, une machine d'ébavurage de tubes moderne nettoie les diamètres intérieurs et extérieurs en un cycle de 3 à 15 secondes.
Aspect | Tube chanfrein | Ébavurage de tubes | But |
Changement de géométrie | Coupe un biseau de 30° à 45° | Les feuilles se terminent à plat | Forme vs propreté |
Enlèvement de matière | 0,5×profondeur de paroi, contrôlée | Léger, uniquement sur les bords | Conserver le mur |
Objectif typique | Préparation des soudures, introduction, résistance des joints | Sécurité, protection des joints, aménagement | Utilisation en aval |
Lorsque requis | Avant soudage, évasement, sertissage | Immédiatement après la coupe | Toujours après la coupe |
Machine | Chanfreineuse simple / double tête | Station d"ébavurage automatique | Souvent combiné |
La plupart des lignes de production ont en fait besoin des deux : l'ébavurage se produit d'abord pour nettoyer la coupe, puis le chanfreinage ajoute le biseau. Une combinée à chanfreiner et à ébavurer machine réalise les deux en un seul cycle.

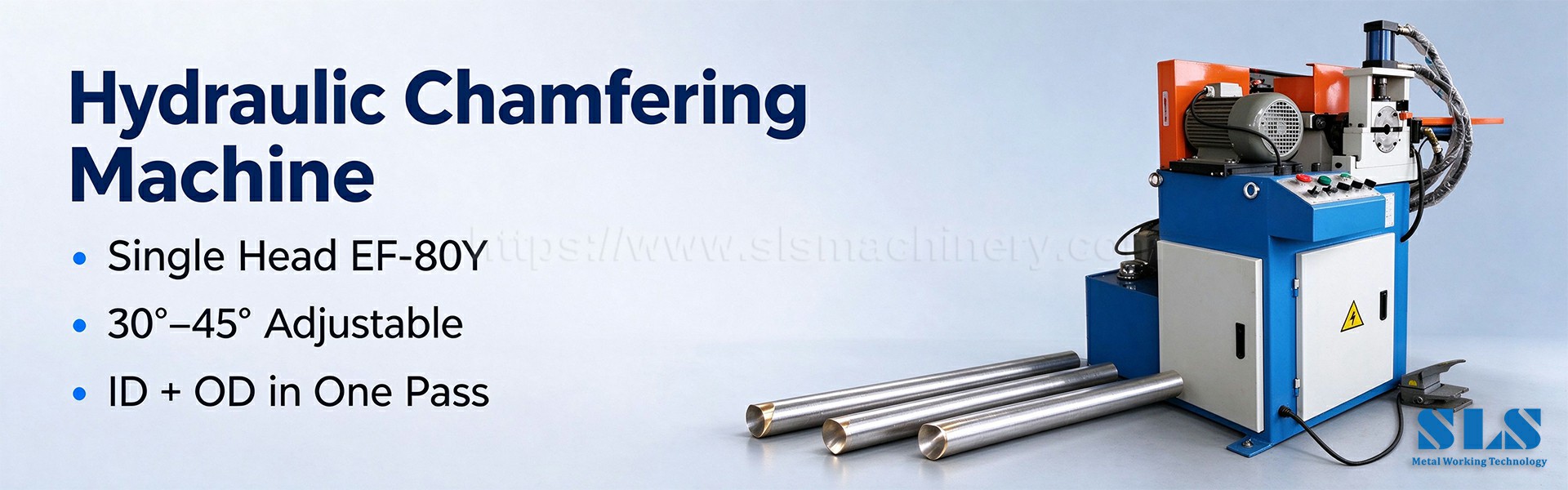

Les limes à main, les meuleuses d'angle et les outils d'ébavurage rotatifs fonctionnent pour les prototypes, mais en termes de volume, ils perdent quatre points : profondeur et angle de chanfrein incohérents, 30 à 60 secondes par extrémité, fatigue de l'opérateur et risque de blessure dû aux bavures volantes. Une dédiée au dressage et au chanfreinage des tubes machine serre la pièce et alimente une tête de précision, offrant une répétabilité de ± 0,02 mm sur des milliers de pièces.
La double opération ID et OD constitue le plus grand gain de productivité : au lieu de deux passes, la tête chanfreine les deux bords en un cycle de 3 à 5 secondes, ce qui est important pour les tubes à paroi mince où des bavures se forment automatiquement des deux côtés.

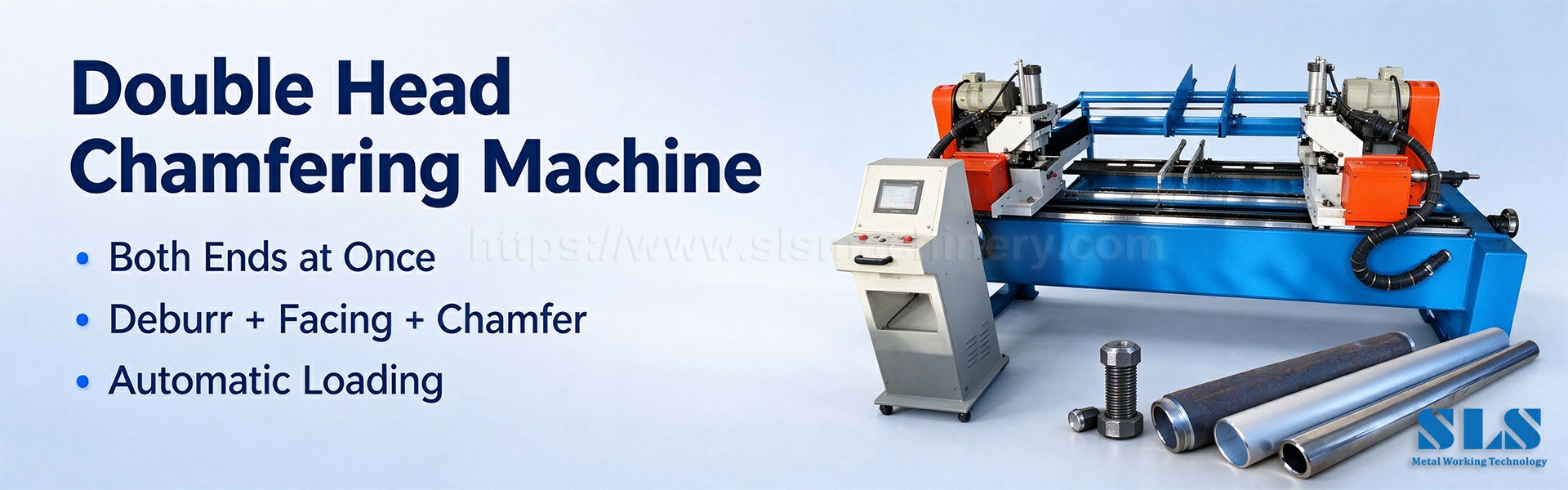

Les machines de chanfreinage à tête unique traitent une extrémité par cycle – idéales pour les petites séries, les prototypes et les diamètres mixtes. Les machines de chanfreinage à double tête fraisent les deux extrémités dans le même cycle, doublant ainsi le débit pour la production de gros volumes de tuyaux, d'essieux, de rouleaux et de conduites hydrauliques. Les systèmes de chanfreinage en ligne et automatisés se boulonnent directement sur les lignes de coupe, avec chargement, serrage et déchargement automatiques – la norme pour les usines automobiles, de CVC et de meubles.
Adaptez la machine à (1) le diamètre du tube et l'épaisseur de la paroi : une paroi mince nécessite une alimentation asservie pour éviter l'effondrement, une paroi épaisse nécessite une tête rigide et un couple plus élevé ; (2) matériau : l'acier inoxydable et les barres trempées nécessitent des inserts en carbure et des avances plus lentes, l'aluminium a besoin d'une géométrie d'évacuation des copeaux ; (3) volume : un faible volume justifie une unité semi-automatique à une tête, un volume élevé rentabilise une ligne à double tête ou en ligne en quelques mois ; (4) pièces futures – choisissez un outillage modulaire pour que la même machine gère les évasements, les cordons et les biseaux.
Q : Quelle est la différence entre le chanfreinage et l"ébavurage ?
R : Le chanfreinage coupe un biseau contrôlé de 30° à 45° sur l"extrémité du tube pour le soudage, l"évasement ou l"assemblage. L"ébavurage élimine les bords tranchants laissés par la coupe sans modifier la forme du tube. La plupart des lignes de production ont besoin des deux.
Q : Une machine peut-elle faire les deux ?
R : Oui. Les machines modernes de chanfreinage de tubes à double tête effectuent le chanfreinage intérieur, le chanfreinage extérieur, le dressage d'extrémité et l'ébavurage léger en un seul cycle.
Q : Quel angle de biseau dois-je utiliser pour le soudage ?
R : 30°–37,5° est la norme pour les tubes structurels et hydrauliques ; 45° est courant pour les tuyaux de petit diamètre. Adaptez l"angle à votre procédure de soudage (WPS).
Q : Quelle est la vitesse d’un cycle de chanfreinage automatique ?
R : Les cycles typiques durent de 3 à 15 secondes par fin. Les machines à double tête finissent les deux extrémités dans la même fenêtre, soit environ 50 à 100 % plus rapidement qu"une machine à une seule tête.
Q : Quels matériaux une machine à chanfreiner peut-elle traiter ?
R : Acier au carbone, acier inoxydable, aluminium, cuivre, laiton et titane — à condition que la qualité de la plaquette et la vitesse d"avance soient adaptées à l"alliage.
Q : Pourquoi les extrémités des tubes hydrauliques fuient-elles encore après le chanfreinage ?
R : généralement parce que les bavures intérieures n"ont pas été entièrement éliminées ou que la profondeur du chanfrein dépassait la moitié de l"épaisseur de la paroi et affaiblissait le siège du joint. Utilisez une tête ID+OD à double action et réglez une butée de profondeur.
Q : Tête simple ou double tête ?
R : Tête unique pour les petits lots et les diamètres variés. Double tête pour une production constante à long terme où les deux extrémités nécessitent la même finition.
Q : Comment entretenir les outils de chanfreinage ?
R : Les inserts sont indexés ou remplacés lorsque la surface présente des signes d"usure ; gardez le serrage propre, lubrifiez les glissières et vérifiez l"équerrage avec un tube de référence à chaque quart de travail.
Le chanfreinage et l'ébavurage résolvent deux problèmes différents : le chanfreinage façonne l'extrémité pour le soudage et l'assemblage, l'ébavurage la nettoie pour plus de sécurité et l'étanchéité. Faire les deux correctement sur une seule machine fait la différence entre une ligne de production fluide et un banc de reprise. SLS Machinery conçoit et construit des machines de chanfreinage de tubes à simple et double tête , des stations d'ébavurage automatiques et des lignes de finition en ligne, avec un outillage personnalisé pour les tubes en acier inoxydable, en acier au carbone, en aluminium et en cuivre. Contactez-nous avec vos tailles de tubes, vos matériaux et vos dessins de préparation finale - nous vous recommanderons la tête, l'angle et le temps de cycle appropriés.
