Le cintrage de tuyaux peut sembler simple, mais chaque cintrage implique une compression, une tension, une friction et un flux de matériau contrôlés. Pour les fabricants utilisant des cintreuses de tubes CNC automatiques , même une petite erreur de configuration peut créer des rides, des fissures, une ovalité ou des écarts d'angle qui augmentent les taux de rebut, le temps d'inspection et les coûts de production.
Chez SLS Machinery, nos entièrement servo cintreuses de tubes CNC offrent une précision de pliage de ± 0,1° et des performances de production de masse reproductibles dans les applications automobiles, aérospatiales, CVC, meubles et construction navale. Ce guide présente 12 des défauts de cintrage de tubes les plus courants, leurs causes profondes, les solutions immédiates et les méthodes de prévention à long terme, vous aidant à tirer le meilleur parti de vos opérations de cintrage de tubes CNC .
Les cintreuses de tubes CNC automatiques modernes utilisent quatre axes servo principaux pour exécuter des cintrages multi-angles préprogrammés en un seul cycle : l'axe Y alimente le tube jusqu'à la position de cintrage exacte, l'axe C fait pivoter le tube pour définir le plan de cintrage, l'axe B fait pivoter le bras de cintrage pour former l'angle et l'axe A positionne le support de cintrage de tube de mandrin interne . Même si cette automatisation offre une efficacité élevée, la qualité constante dépend toujours de l'adéquation des matériaux, des outils, des paramètres de la machine et des pratiques d'exploitation.
La plupart des problèmes de cintrage de tuyaux se répartissent en quatre catégories : matériau de tuyau inadapté, outillage incorrect, réglages de machine instables et mauvaises pratiques d"exploitation. Utilisez ce guide comme référence de dépannage structurée pour réduire les défauts et améliorer le rendement au premier passage.
Défaut de courbure du tuyau | Cause commune | Solution immédiate |
Plissement des tuyaux | Rayon serré ou mauvais support interne | Ajuster la position du mandrin et de la matrice d"essuyage |
Effondrement du mur intérieur | Excès de chaleur ou support faible | Réduisez la chaleur et passez au mandrin à bille |
Aplatissement de tuyaux | Taille de matrice incorrecte ou force excessive | Faites correspondre la matrice au diamètre extérieur réel et réduisez la pression |
Ovalité excessive | Un soutien interne insuffisant | Utilisez un mandrin de taille appropriée avec un nombre de billes approprié |
Fissuration ou fendillement | Faible ductilité ou rayon trop serré | Augmenter le rayon de courbure et réduire la vitesse de pliage |
Amincissement excessif des murs | Étirement excessif de la paroi extérieure | Utilisez une pression de suralimentation et des rayons plus grands |
Angle de courbure imprécis | Mauvais calibrage de la machine | Recalibrer les encodeurs et les butées mécaniques |
Retour élastique excessif | Récupération de matière élastique | Appliquer une flexion excessive contrôlée en fonction des données de test |
Rayon de courbure irrégulier | Alimentation ou chauffage instable | Stabiliser l"axe d"alimentation et la zone de chauffage uniforme |
Torsion de tuyaux | Mauvais alignement ou glissement du collier | Corriger l’alignement du tube et augmenter la pression de serrage |
Rayures superficielles | Outillage sale ou rugueux | Nettoyer et polir toutes les surfaces de contact |
Marques de brûlure | Chauffage excessif | Abaisser la température et réduire le temps de chauffage |
Les rides se forment presque toujours à l’intérieur du coude, là où le matériau subit une forte compression lors du cintrage du tube . Des rides mineures affectent l'apparence de la surface, tandis que des rides profondes peuvent restreindre le flux interne et réduire la résistance structurelle.
Les causes courantes incluent : un rayon de courbure trop petit pour l'épaisseur de la paroi du tube, un tube à paroi mince sans support de cintrage de tube de mandrin approprié , une position incorrecte du mandrin (trop en retrait de la tangente du cintrage), une matrice de raclage usée qui ne peut pas contrôler le flux de matériau excessif, une vitesse de cintrage trop élevée pour le matériau et une lubrification insuffisante entre le tube et l'outillage.
Commencez par vérifier le rayon de courbure. Une règle générale : les rayons inférieurs à 3 fois le diamètre extérieur du tube nécessitent presque toujours un support de mandrin interne. Ensuite, vérifiez la position du mandrin : il doit se situer 1 à 2 mm en avant du point tangent du pliage pour soutenir le tube avant que la déformation ne commence.
La matrice d"essuyage doit s"ajuster étroitement à la matrice de pliage ; un bord usé ou arrondi ne peut pas empêcher le matériau de se regrouper. Pour le pliage de l’acier inoxydable, utilisez des matrices d’essuyage en aluminium-bronze pour réduire la friction et le grippage. Enfin, réduisez la vitesse de pliage pour les matériaux à paroi mince ou souples et appliquez un lubrifiant de pliage spécialisé sur toutes les surfaces de contact.
L’effondrement de la paroi interne est plus grave que le plissement normal : la paroi du tube s’enfonce vers l’intérieur, réduisant considérablement le diamètre interne. Ce défaut est plus fréquent dans les applications de cintrage de tubes à paroi mince et à rayon serré.
Les causes courantes incluent un échauffement excessif (pour les tubes en plastique) et un support interne insuffisant. Une pression de formage élevée peut aggraver le problème en poussant le mur non soutenu vers l"intérieur.
Pour les tubes métalliques, passez d'un simple mandrin à bouchon à un mandrin à bille avec 3 à 7 segments articulés, qui soutient une plus grande partie de la paroi intérieure tout au long de la courbe de courbure. Pour les tubes en plastique (PVC, PE, PP), réduisez la température de chauffage : un ramollissement excessif supprime la stabilité structurelle du tube avant le début du cintrage. Maintenez le tube à l'intérieur de l'outil de formage pendant le refroidissement pour conserver la forme requise.
L"aplatissement se produit lorsque le tube perd sa section ronde, devenant ovale ou localement comprimé. Le défaut réduit la capacité de débit et peut empêcher une installation correcte des raccords.
Les causes courantes incluent : la rainure de la matrice de pliage ne correspond pas au diamètre extérieur réel du tube, une force de flexion ou une charge de matrice de pression excessive, un rayon central serré sans support interne, un support de matrice de pression faible, un échauffement excessif pour les matières plastiques et un mauvais positionnement du tube dans la matrice.
Mesurez toujours le diamètre extérieur réel du tube avant de sélectionner les matrices : la taille nominale du tuyau ne reflète souvent pas le diamètre extérieur exact, en particulier pour les tubes soudés. Réduisez la pression de formage si le tube présente une compression locale ; une pression excessive n’améliore pas le contrôle du pliage. Un mandrin de taille appropriée soutient la surface intérieure et est particulièrement essentiel pour le cintrage de tubes à paroi mince . Inspectez toujours la première pièce finie avant de commencer la production par lots.
L"ovalité mesure la différence entre les dimensions les plus larges et les plus étroites de la section pliée. Une petite quantité d"ovalité est normale dans la plupart des opérations de pliage, mais une ovalité excessive peut provoquer des fuites, des interférences dans l"assemblage ou une réduction des pressions nominales.
Cela résulte le plus souvent d’un mauvais support du mandrin ou de mauvais réglages de la matrice de pression qui déforment la section transversale. Vérifiez trois paramètres du mandrin : la taille (doit être 3 à 5 % plus petite que le diamètre intérieur du tube pour les matériaux standard, 2 à 3 % pour les parois minces), la position et le nombre de billes. Des courbures plus complexes peuvent nécessiter des billes de mandrin supplémentaires pour un support continu.
La matrice de pression doit guider le tube en douceur dans le coude sans l"écraser. Calibrez régulièrement les matrices et, pour les tubes structurels de grand diamètre, envisagez des matrices de « pincement » latérales qui serrent le tube sur les côtés pour conserver sa rondeur. Définissez toujours une limite d"ovalité acceptable dans le dessin du projet : la plupart des applications industrielles nécessitent une ovalité inférieure à 3 à 5 % de la DE nominale.
Des fissures apparaissent à l’extérieur du pli, là où le matériau s’étire lors du formage. Même de petites fissures peuvent se propager sous la pression ou les vibrations pendant le service, ce qui en fait un défaut de sécurité critique pour les systèmes sous pression.
Les causes courantes incluent : une ductilité du matériau trop faible pour le rayon requis, un rayon de courbure inférieur à la limite minimale de formage du matériau, une vitesse de flexion excessive créant une charge de traction soudaine, des conditions de production froides rendant les matériaux fragiles plus sujets à la rupture, une épaisseur de paroi de tube inégale, une matière première vieillie ou mal stockée et un étirement externe excessif sans support de boost.
Augmentez le rayon de courbure autant que possible – cela réduit directement la contrainte sur la paroi extérieure. Réduisez la vitesse de flexion et évitez l’application soudaine d’une force ; un mouvement contrôlé et régulier permet un flux de matériaux stable. Certains métaux peuvent nécessiter un recuit ou un préchauffage, mais la méthode doit correspondre à la qualité spécifique du matériau. Inspectez toujours les matières premières avant la production : les tubes cassants ou vieillis peuvent tomber en panne même avec des réglages corrects de la machine.
L’amincissement des parois se produit également à l’extérieur du pli, à mesure que le matériau s’étire et s’allonge pendant le formage. Un amincissement excessif n"est souvent pas visible et nécessite une mesure de l"épaisseur pour être détecté, mais il crée de sérieux risques dans les systèmes sous pression en réduisant la durée de vie en fatigue et la résistance à l"éclatement.
Un rayon serré est la cause la plus courante, ainsi qu'une vitesse de pliage élevée et une mauvaise ductilité du matériau. Utilisez un rayon plus grand là où la conception le permet et appliquez un support de suralimentation contrôlé : la matrice de pression alimente un matériau supplémentaire dans la zone de courbure pour réduire l'étirement.
Mesurez toujours l"épaisseur de la paroi extérieure après un essai de pliage avec une jauge à ultrasons et comparez le résultat aux exigences du dessin. Ne présumez jamais qu’un pli visuellement lisse est structurellement acceptable.
Un angle de courbure imprécis crée des problèmes d’installation : même une différence de 0,5° peut perturber l’ensemble de l’assemblage. L"angle final peut être trop grand ou trop petit, et les deux conditions augmentent le temps de reprise.
Les causes courantes incluent : des paramètres de machine ou des valeurs de programme incorrects, un mauvais calibrage des encodeurs et des butées de la machine, le glissement des tubes pendant le pliage, une pression hydraulique ou servo instable, des erreurs de configuration de l"opérateur et des différences d"élasticité entre les lots de matériaux.
Calibrez le système de contrôle d’angle avant la production, en vérifiant les encodeurs, les butées mécaniques et les points de référence. Serrez fermement le tube avant de le plier – il ne doit pas bouger pendant le formage. Effectuez toujours un test de pliage avant de passer des commandes importantes et mesurez l"angle final une fois que le tube est complètement libéré de la matrice. Conservez des enregistrements de processus pour les angles courants (30°, 45°, 60°, 90°) pour accélérer la configuration au fil des équipes de production.
Le retour élastique se produit après que la force de flexion est relâchée, lorsque le tube revient partiellement à sa forme originale en raison de l"élasticité du matériau. Un tube formé à 90° peut se terminer à 88°, la valeur exacte dépendant de la limite d"élasticité du matériau, de l"épaisseur de la paroi et du rayon de courbure.
Les métaux à haute résistance (acier inoxydable, acier à haute résistance) présentent souvent un retour élastique plus important que l'acier doux. Utilisez une flexion excessive contrôlée pour compenser : la valeur de flexion excessive requise doit provenir de pliages d'essai réels et non d'estimations génériques. Pour les tubes en plastique chauffés, maintenez la pièce dans l'outil de formage pendant le refroidissement ; une libération précoce augmente la récupération de forme. Créez des tableaux de compensation du retour élastique pour chaque combinaison de matériau et de taille afin d'améliorer la répétabilité.
Un rayon de courbure inégal crée une courbe incohérente, avec certaines zones plus nettes que d’autres. Cela affecte à la fois l’apparence et la précision de l’assemblage et peut créer des points de contrainte localisés qui affaiblissent la pièce finie.
Les causes courantes incluent un chauffage inégal, un mouvement instable de l’axe d’alimentation et un glissement du tube pendant le cycle. La zone de chauffage doit couvrir toute la zone de formage – un chauffage local produit une douceur inégale du matériau et des courbes irrégulières. Vérifier que les axes d"avance et de pliage restent synchronisés tout au long du cycle ; La vitesse d"assistance de la matrice de pression doit correspondre à la rotation de la matrice de pliage pour éliminer la traînée. Utilisez toujours une matrice de précision usinée pour le rayon central requis – une traction manuelle ou un outillage de fortune crée presque toujours des courbes irrégulières.
La torsion des tuyaux modifie l"orientation du plan de pliage et est particulièrement courante dans les pièces pliées en 3D multiplans. Un angle de courbure correct peut toujours échouer à l"inspection si le virage est orienté dans la mauvaise direction.
Un mauvais alignement en est la cause principale, avec le glissement des pinces et des repères de référence incorrects. Centrez le tube avec précision dans la pince avant d"appliquer une force et confirmez chaque repère de référence par rapport au dessin de production. Inspectez les surfaces des colliers pour déceler toute usure ou toute contamination : elles doivent maintenir le tube fermement sans endommager la surface. Pour les pièces complexes à pliages multiples, examinez la séquence de pliage ; un ordre différent peut réduire les erreurs de rotation et les risques de collision.
Des dommages de surface peuvent survenir lors de l"alimentation, du serrage, du pliage ou du déchargement. La pièce peut être dimensionnellement correcte, mais les clients la rejetteront quand même pour des raisons d"apparence, notamment pour les composants en acier inoxydable, en aluminium ou décoratifs.
Les causes typiques incluent : des surfaces de matrice rugueuses ou usées, des rouleaux de guidage sales avec des débris métalliques, des bords de contact tranchants sur l"outillage, une pression de serrage excessive créant des bosses, des copeaux métalliques coincés entre le tube et la matrice, une manipulation brutale des tuyaux et une lubrification inadéquate.
Nettoyer toutes les surfaces de contact avant la production, en éliminant les copeaux, la poussière et les résidus de lubrifiant durci. Polissez les surfaces endommagées des outils et remplacez les outils présentant des marques d’usure profondes. Pour le pliage de l’acier inoxydable, n’utilisez jamais de matrices d’essuyage en acier – optez pour des outils en aluminium-bronze pour éliminer le grippage et les rayures. Réduisez la pression de serrage lorsque cela est possible : elle doit empêcher tout mouvement sans créer d"indentations. Utilisez un film protecteur ou des inserts de serrage souples pour les tubes décoratifs.
Les marques de brûlure affectent principalement le cintrage des tuyaux en plastique et apparaissent sous forme de zones jaunes, brunes, brillantes ou fondues. Ce défaut indique généralement une chaleur excessive, même si un placement inégal du radiateur peut également créer des dommages locaux.
Les conditions de chauffage doivent correspondre au matériau spécifique : le PVC, le PE et le PP réagissent tous différemment à la température et au temps d"exposition. Réduisez la température de chauffage ou le temps d"exposition et augmentez la distance de la source de chauffage si nécessaire. Vérifiez régulièrement les capteurs de température : un capteur inexact peut afficher une lecture sûre alors que le tube est en surchauffe. Inspectez le tube pendant le cycle d’essai et arrêtez de chauffer une fois que la flexibilité correcte est atteinte.
Les ajustements aléatoires créent souvent plus de problèmes qu’ils n’en résolvent. Suivez ce processus structuré pour trouver plus rapidement les causes profondes :
La localisation du défaut donne des indices immédiats :
· Défauts de courbure intérieure (rides, effondrement) = problèmes liés à la compression
· Défauts de courbure extérieure (fissuration, amincissement) = problèmes liés à la tension
· Défauts de section (aplatissement, ovalité) = problèmes d"outillage ou de support
· Problèmes d"angle = problèmes d"étalonnage ou de retour élastique
· Défauts de surface = problèmes de friction, de contamination ou de chaleur
Inspectez d’abord le matériau du tuyau : confirmez la qualité, le diamètre, l’épaisseur de la paroi et l’état de stockage. Ensuite, inspectez la machine et l"outillage pour détecter les fixations desserrées, les fuites hydrauliques, l"usure et un mauvais alignement. Exécutez un test avec un échantillon de matériau vérifié lorsque cela est possible pour isoler la source.
N’ajustez jamais tous les paramètres ensemble – vous risqueriez de perdre la trace de la cause première réelle. Suivez cet ordre de dépannage :
1. 1. Confirmez que les spécifications du tuyau correspondent au dessin
2. 2. Vérifier la taille et l"état de l"outillage
3. 3. Vérifier l"alignement et le serrage du tube
4. 4. Inspecter les positions du mandrin et de la matrice d"essuyage
5. 5. Confirmer l"étalonnage de la machine
6. 6. Ajustez les réglages de vitesse, de pression ou de chaleur
7. 7. Effectuez un autre test de pliage et réinspectez

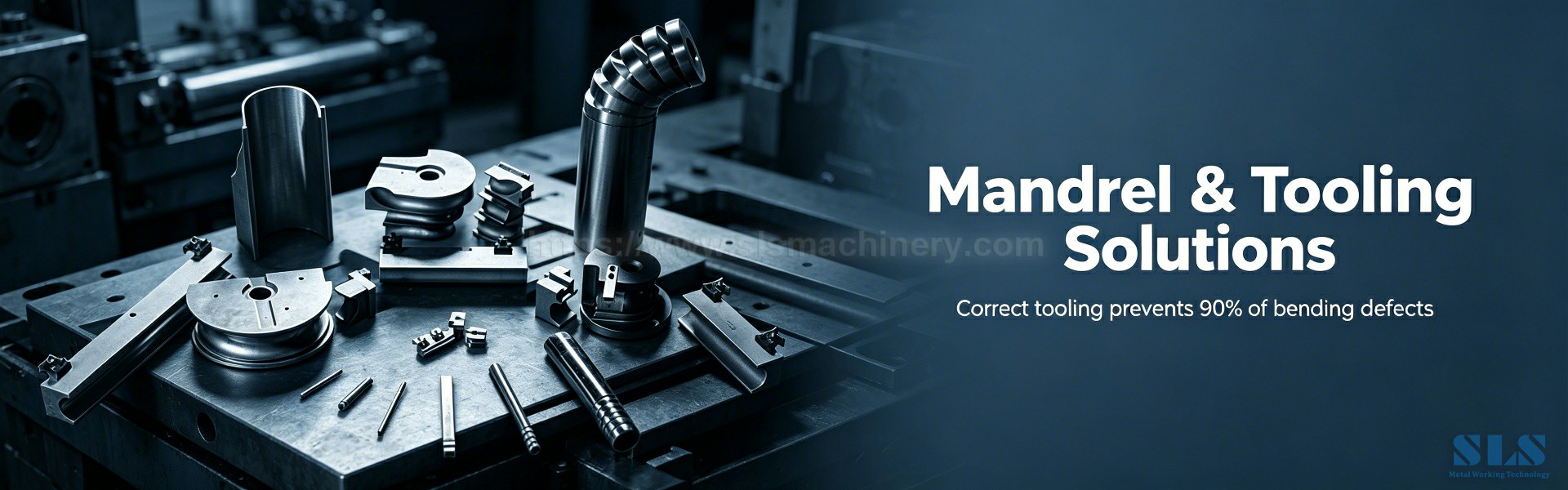

Un outillage correct soutient le matériau à chaque étape du cycle de pliage.
Vérifiez le diamètre extérieur réel avant de sélectionner les matrices – ne vous fiez pas uniquement à la taille nominale. Confirmez également l"épaisseur de la paroi, le rayon central requis, l"angle de courbure, la qualité du matériau, les exigences de surface et la longueur tangente disponible. Une matrice incorrecte peut provoquer plusieurs défauts à la fois : aplatissement, plis, rayures et glissement des pinces.
Les mandrins de bouchon conviennent aux coudes moins exigeants avec des parois épaisses et de grands rayons. Les mandrins à billes supportent des rayons plus serrés et des parois plus fines en fournissant un support interne multipoint. Le mandrin doit correspondre au diamètre interne du tuyau et se déplacer librement sans jeu excessif. Sa position compte autant que sa taille : même un mandrin correct échouera s"il est placé trop en arrière.
La matrice racleur contrôle la compression du matériau près du point de pliage ; son bord doit rester tranchant et correctement positionné. La matrice de pression guide le matériau dans le coude, et une mauvaise pression crée un glissement ou un flux de matériau instable. Inspectez les deux outils pour déceler l"usure et remplacez-les avant que les défauts ne deviennent fréquents.
Les paramètres de la machine doivent refléter le comportement du matériau et la géométrie du pliage.
Une vitesse élevée peut provoquer des fissures ou des plis en créant une contrainte soudaine sur le matériau ; une faible vitesse peut augmenter la friction et les marques de surface. Utilisez une vitesse stable tout au long du cycle de pliage et évitez les changements brusques de pression. Les systèmes hydrauliques nécessitent une inspection régulière : les fuites et la pression instable réduisent directement la cohérence des courbures.
Le cintrage des tuyaux en plastique nécessite un chauffage contrôlé et uniforme sur toute la zone de cintrage. La surchauffe provoque des marques de brûlure et un effondrement ; une sous-chauffe provoque des fissures et un retour élastique excessif. Le refroidissement est tout aussi important : gardez le tuyau retenu dans sa forme jusqu"à ce que sa forme devienne stable.
Une lubrification correcte réduit l’usure des outils et la résistance au formage. Appliquez du lubrifiant uniquement sur les zones de contact requises et utilisez une formule compatible avec le matériau du tuyau et les exigences de nettoyage en aval. Pour l"acier inoxydable, utilisez un lubrifiant anti-grippage haute pression pour empêcher le ramassage de la surface.
Le collier doit arrêter le mouvement du tuyau, mais une pression excessive provoque des bosses et des marques. Les longueurs tangentielles courtes peuvent fournir une faible adhérence — des inserts de serrage texturés spéciaux peuvent améliorer le contrôle sans pression supplémentaire. Vérifiez le centrage des tuyaux avant chaque coude et utilisez des repères de référence précis pour réduire les erreurs de rotation.
Différents matériaux nécessitent différentes approches de pliage.
L"acier au carbone se plie généralement de manière prévisible, bien que la résistance et l"épaisseur de la paroi affectent le retour élastique. L"acier inoxydable a besoin d"une meilleure lubrification et présente souvent un écrouissage et un grippage de surface plus importants. Utilisez des outils lisses et polis et une pression contrôlée, et surveillez l"amincissement des parois extérieures dans les virages serrés.
L"aluminium est très sensible aux rayures et aux marques de serrage, et les métaux durs peuvent se fissurer lors d"un pliage serré. Le cuivre se plie facilement dans la plupart des conditions, mais les parois minces peuvent s"effondrer sans un support de mandrin approprié. Utilisez des outils propres et polis pour les deux matériaux et envisagez le conditionnement des matériaux (recuit) pour les géométries exigeantes.
Ces matières plastiques dépendent entièrement de la maîtrise du chauffage. Le PVC peut brûler sous une température excessive ; Le PE nécessite un chauffage plus long et uniforme ; Le PP présente une forte récupération de forme et nécessite un refroidissement stable à l’intérieur de la forme. Créez des enregistrements de paramètres distincts pour chaque type et taille de plastique.

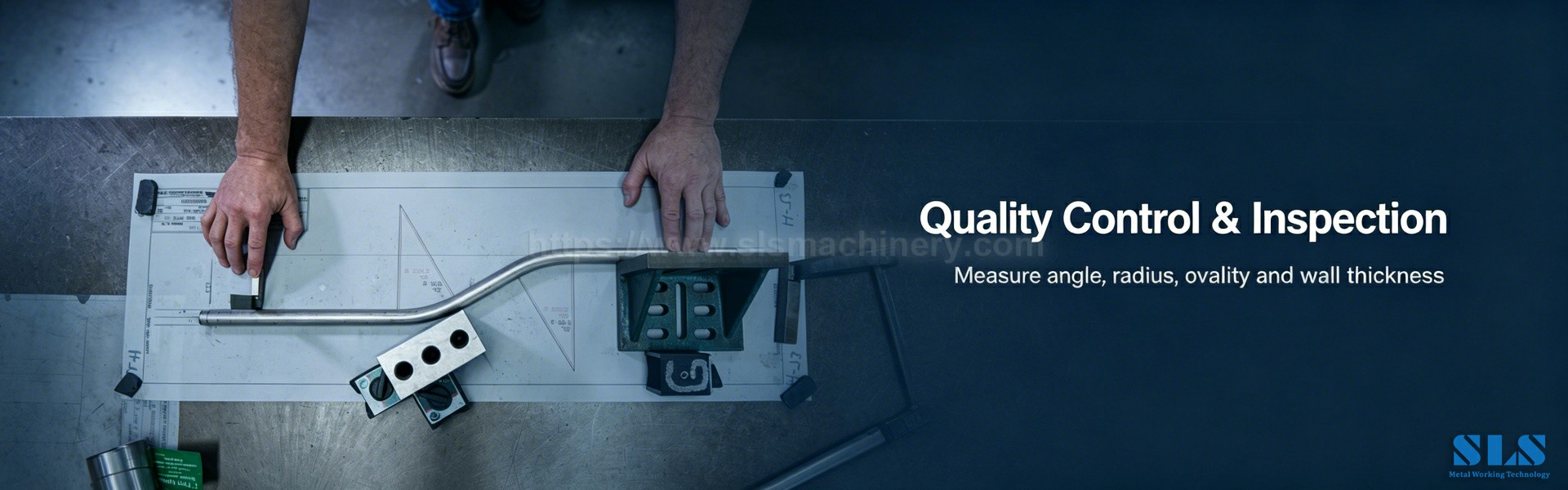

L’inspection confirme si les actions correctives fonctionnent réellement.
Utilisez des jauges, des accessoires ou des systèmes de mesure numériques appropriés et mesurez toujours une fois que le tuyau est complètement sorti de la filière. Vérifiez également les longueurs des tangentes et la position du pliage : un angle correct peut toujours avoir un mauvais emplacement.
Mesurez les diamètres extérieurs maximum et minimum et calculez l"ovalité avec cette formule standard :
Ovalité (%) = (OD maximale - DO minimale) ÷ DO nominale × 100
Confirmez le résultat par rapport aux exigences du projet. Utilisez une jauge d"épaisseur à ultrasons pour les contrôles critiques de l"épaisseur de paroi, en vous concentrant sur la surface extérieure du coude.
Recherchez les fissures, les rides, les rayures, les bosses et les marques de brûlure. Vérifiez la zone d"écoulement interne lorsque l"effondrement est possible. Les applications à pression critique peuvent nécessiter des tests hydrostatiques ou des tests non destructifs, selon les normes du projet.
Un enregistrement du premier article doit inclure : le matériau et le lot du tuyau, l"ID de la machine, la configuration de l"outillage, les paramètres de pliage, les conditions de chauffage, les résultats de l"inspection, les actions correctives et l"approbation de l"opérateur. Ces enregistrements transforment les connaissances en matière de dépannage en contrôle de processus reproductible.
La prévention coûte bien moins cher que le dépannage et la mise au rebut répétés.
Chaque feuille de configuration doit répertorier les positions des outils, les paramètres de la machine, les valeurs de compensation du retour élastique, les limites de pression, de vitesse et d"inspection. Mettez à jour la fiche après chaque amélioration réussie du processus.
Inspectez l"équipement avant chaque quart de travail, en vérifiant les fuites hydrauliques, les tuyaux endommagés, les boulons desserrés, les rouleaux usés, les matrices endommagées, l"usure des mandrins, les niveaux de liquide et les mouvements excessifs des composants. La maintenance de routine améliore à la fois la sécurité et la répétabilité des pliages.
Les opérateurs doivent reconnaître les premiers signaux de défaut : bruit inhabituel, glissement des tuyaux, exigences de force croissantes et changements d"angles. La formation pratique réduit la dépendance à l"égard d"un travailleur expérimenté et améliore la cohérence d"une équipe à l"autre.
Effectuez un essai de pliage après chaque changement majeur : nouveau lot de matériaux, nouvel outillage, maintenance de la machine ou ajustement des paramètres. Inspectez minutieusement la première pièce avant le début de la production en série. Cette seule étape permet d’éviter des lots de déchets volumineux et coûteux.
Un cintrage de tubes réussi nécessite bien plus que le simple fonctionnement d’une machine. La qualité des matériaux, l"état de l"outillage, la précision de la configuration et la discipline d"inspection doivent tous fonctionner ensemble : une faiblesse dans un domaine donné peut créer de multiples défauts.
Les rides et les effondrements indiquent généralement des problèmes de compression et de soutien ; des fissures et un amincissement indiquent une contrainte de traction excessive ; l"aplatissement et l"ovalité proviennent souvent d"un mauvais support interne ; les erreurs d"angle sont généralement liées au retour élastique ou à l"étalonnage. Utilisez un processus de dépannage structuré, modifiez une variable à la fois et documentez chaque correction réussie.
SLS Machinery fabrique des gammes complètes de cintreuses de tubes CNC automatiques avec une compatibilité d'outils pré-calibrées, une précision servocommandée et des recettes de pliage programmables pour les applications automobiles, aérospatiales, CVC, meubles et construction navale. Notre équipe propose une sélection d'outils de bout en bout, une formation des opérateurs et un support après-vente pour aider les fabricants à réduire les défauts, à réduire les taux de rebut et à obtenir des pliages cohérents et de haute qualité à grande échelle. Contactez-nous pour trouver la solution de cintrage de tubes adaptée à votre ligne de production.
